Zestaw z nową pompą płynu chłodzącego
J067002018-10-25
INFORMACJE OGÓLNE
Numer zestawu
26800107
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagania dotyczące montażu
- To reach difficult spring clamps use 24 INCH HOSE CLAMP TOOL (NARZĘDZIE DO ZACISKU WĘŻA (24 CALE)) (Nr kat:HD-52004).
- Crimping the clamps (Part No. 10344) HOSE CLAMP PLIERS (SZCZYPCE DO ZACISKU WĘŻA) (Nr kat:HD-41137) are needed.
- Harley-Davidson recommends using NAPEŁNIACZ UKŁADU CHŁODZENIA MATCO (Nr kat:MCR102A) and COOLING SYSTEM ADAPTER (ADAPTER UKŁADU CHŁODZENIA) (Nr kat:MPT10128) or equivalent to vacuum test and fill the coolant system.
Zawartość zestawu
Sprawdź w Rysunek 19 i Tabela 1.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu jest wymagana instrukcja serwisowa przeznaczona dla określonego roku/modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
PRZYGOTOWANIE
| PRZESTROGA Wentylatory działają automatycznie, nawet wtedy, gdy zapłon jest wyłączony. Nie zbliżaj rąk do łopatek wentylatora. Kontakt z obracającą się łopatką wentylatora może spowodować mniejsze lub niewielkie obrażenia. (00093a) | ||
| 1. | UWAGA See the service manual of the year and model vehicle that the service is being preformed on for the following steps. | |
| 2. | Drain cooling system. | |
| 3. | Remove both fairing lowers. | |
| 4. | Remove coolant pump and thermostat. | |
| 5. | Rysunek 1 Remove clamps (2) and hoses (1, 3, 5, 6). | |
| 6. | Zdejmij wspornik (4). |
| 1 | Hose, right downtube to thermostat |
| 2 | Hose clamps, crimp type (2) |
| 3 | Hose, pump to left downtube |
| 4 | Wspornik |
| 5 | Hose, left radiator to thermostat |
| 6 | Hose, right radiator to thermostat |

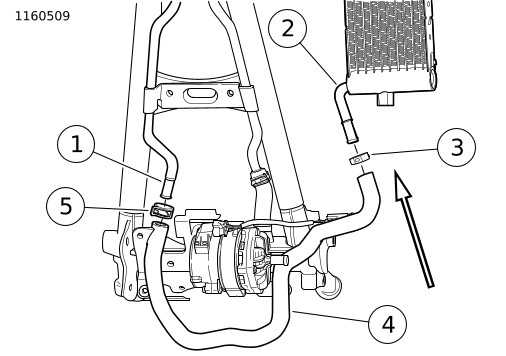

Rysunek 1. Coolant Hoses and Bracket
MONTAŻ
Sub-Assemble New Pump Components
| 1. | Remove shipping plugs from coolant pump. | |
| 2. | Rysunek 2 Install new grommet (2) in new bracket (9) . |
| 1 | Wspornik |
| 2 | Pierścień uszczelniający |

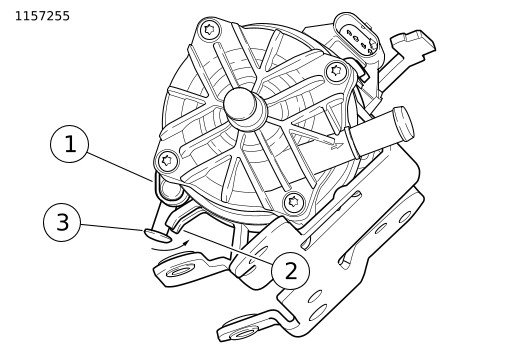

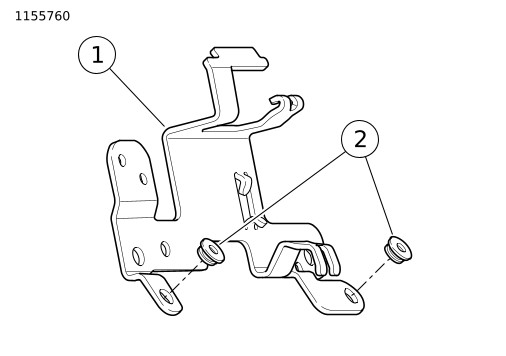

Rysunek 2. Pierścienie
| 3. | Rysunek 3 With the pump [235A] (3) oriented to the top, position the new pump (4) on the bracket (1). | |
| 4. | Align and fully seat boss on rubber pump isolator band (5) to rest between the upper tab (2) and lower tab (6) on the bracket. |
| 1 | Wspornik |
| 2 | Upper tab |
| 3 | Pump [235A] |
| 4 | Pompa |
| 5 | Isolator band |
| 6 | Lower tab |

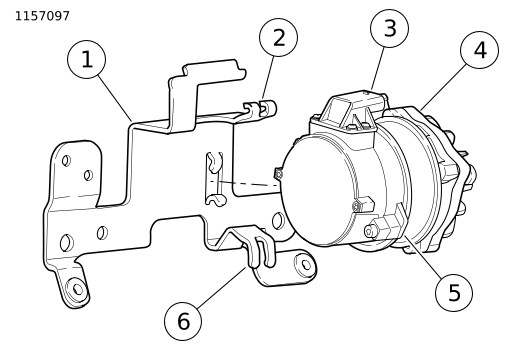

Rysunek 3. Pump and Bracket
| 5. | Rysunek 4 Slide the "T" portion of the new strap assembly bracket (3) into the upper tap (2) of the new bracket (1). | |
| 6. | Install new pump on bracket. |
| 1 | Wspornik |
| 2 | Upper tab |
| 3 | Bracket, strap assembly |
Rysunek 4. Top Bracket Strap
| 7. | Rysunek 5 Fully seat the strap assembly bracket (1) into the isolator band. Rotate the clamp screw (3) behind the lower tab (2). Dokręć. Moment obrotowy: 5,4–6,78 N·m (48–60 in-lbs) UWAGA If needed, loosen clamp screw fully but do not remove. |
| 1 | Bracket, strap assembly |
| 2 | Lower tab |
| 3 | Clamp screw |
Rysunek 5. Bottom Bracket Strap
| 8. | Rysunek 19 Locate pump to engine hose (8) and clamp (1). | |

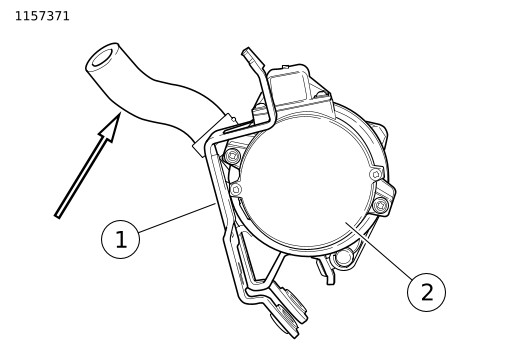

| 9. | Rysunek 6 Install pump to engine hose (1) on pump outlet (3). a. Locate pump outlet (3) which is marked by an arrow facing (4) upward. b. Position pump to engine hose and clamp above pump outlet. c. Slide both pump to engine hose and clamp to outlet base. |
| 1 | Pump to engine hose |
| 2 | Clamp (part no. 10344) |
| 3 | Pump outlet |
| 4 | Arrow (facing up) |

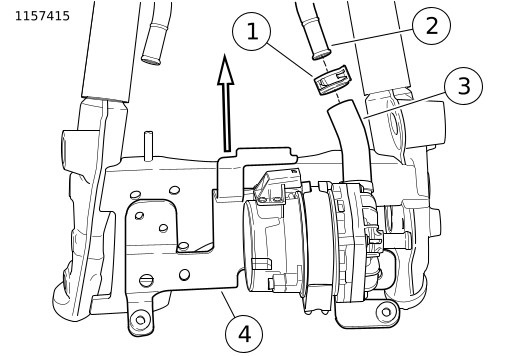

Rysunek 6. Pump to Engine Hose
| 10. | Rysunek 7 Align pump to engine hose. | |
| 11. | Using clamp pliers tool, secure hose to pump outlet. Narzędzie specjalistyczne: HOSE CLAMP PLIERS (SZCZYPCE DO ZACISKU WĘŻA) (HD-41137) |
| 1 | Wspornik |
| 2 | Right side of pump |

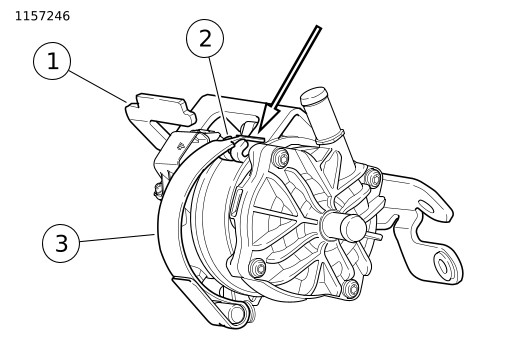

Rysunek 7. Orientation of Pump to Engine Hose

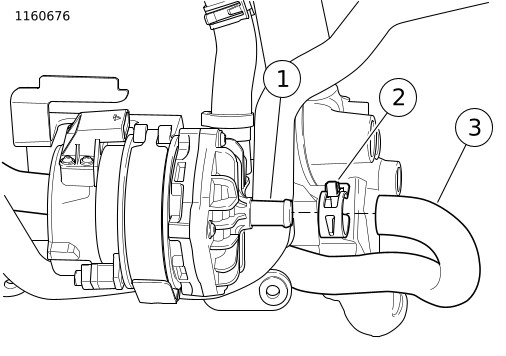

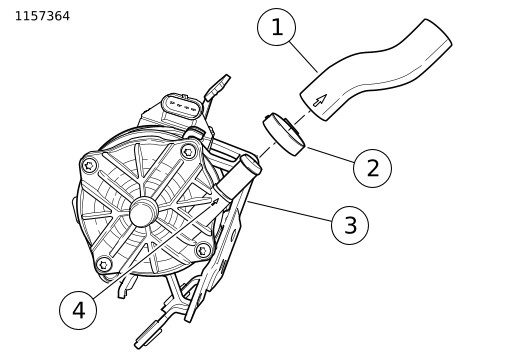

| 12. | Rysunek 8 Install new pump assembly on left downtube (2). a. Position new hose clamp (1) on left coolant downtube. b. Lifting the pump assembly (4) into place. Guide pump to engine hose into place on left downtube. UWAGA Verify that clamp (1) does not contact frame downtube. |
| 1 | Zacisk węża |
| 2 | Left coolant downtube |
| 3 | Pump to engine hose |
| 4 | Pump assembly |
Rysunek 8. Pump Assembly to Left Coolant Down Tube

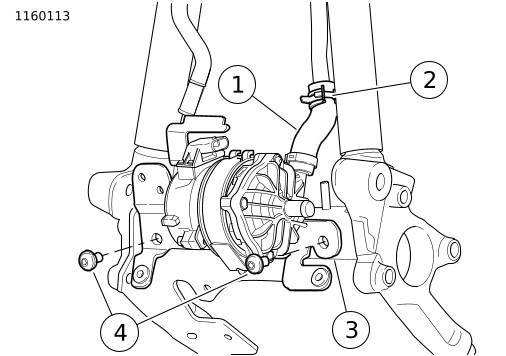

| 13. | Rysunek 9 Install the pump assembly to frame (3). a. Install new screw (4). Dokręć. Moment obrotowy: 27,1–29,8 N·m (20–22 ft-lbs) b. Using the clamp tool, locate the clamp (2) on the pump to engine hose. Position clamp about 6,4 mm (0,25 in) from the end to hose. Narzędzie specjalistyczne: 24 INCH HOSE CLAMP TOOL (NARZĘDZIE DO ZACISKU WĘŻA (24 CALE)) (HD-52004) |
| 1 | Pump to engine hose |
| 2 | Obejma |
| 3 | Rama |
| 4 | Screw - buttonhead (2) |
Rysunek 9. Installing Pump Assembly to Frame

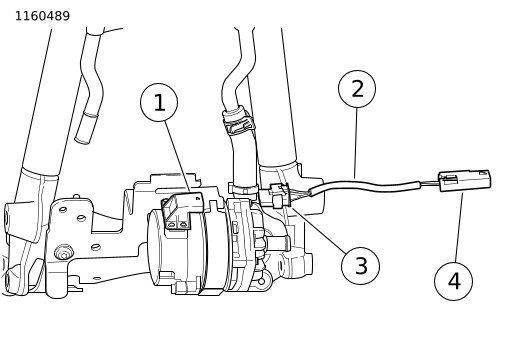

| 14. | Rysunek 10 Install new harness (2). a. Connect coolant pump [235] b. Route excess wire to right side of coolant pump and leave loose. |
| 1 | Coolant pump [235B] |
| 2 | Wiązka |
| 3 | Coolant pump [235A] |
| 4 | Coolant pump [232A] |
Rysunek 10. New Coolant Pump Harness
Sub-Assemble to Left Lower Fairing
| 15. | Install engine to left radiator hose. a. Rysunek 19 Locate engine to left radiator hose (7), hose clamp (4) and hose clamp (1). b. Rysunek 11 Position hose clamp (3) on left lower radiator outlet. c. Install the left side of engine to left radiator hose onto the left lower radiator outlet. d. Position hose clamp (5) on right downtube (1). e. Install the right side of engine to left radiator hose onto the right downtube. f. Rysunek 12 Position engine to left radiator hose (3) to have the hose position between the lower tab (1) and bracket (2). g. Rysunek 11 Using the clamp tool, locate the clamp (5) on the engine to left radiator hose. Position clamp about 6,4 mm (0,25 in) from the end to hose. UWAGA Verify that clamp (5) does not contact frame downtube. h. Using the clamp pliers tool, locate the clamp (3) on the engine to left radiator hose. Position clamp about 6,4 mm (0,25 in) from the end to hose and crimp clamp. |
| 1 | Right downtube |
| 2 | Left Lower radiator outlet |
| 3 | Clamp (part no. 10344) |
| 4 | Engine to left radiator hose |
| 5 | Hose clamp (part no. 10800052) |
Rysunek 11. Engine to Left Radiator Hose
| 1 | Lower tab |
| 2 | Wspornik |
| 3 | Engine to left radiator hose |
Rysunek 12. Positioning of Engine to Left Radiator Hose
| 16. | Tabela 1 Locate cable strap (13). | |

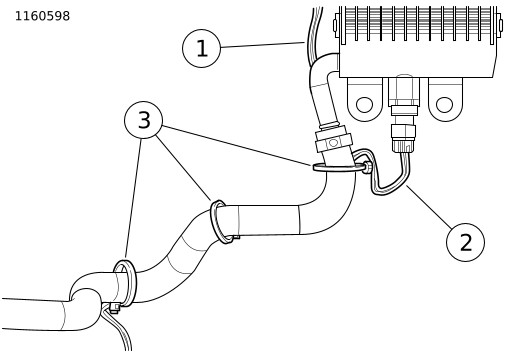

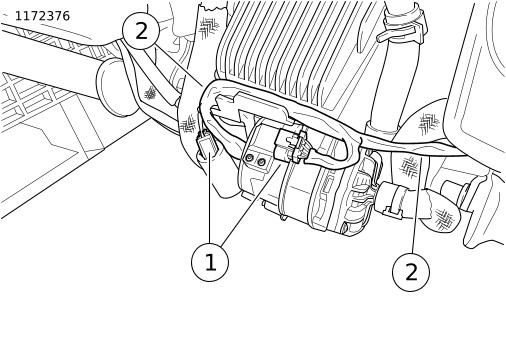

| 17. | Rysunek 13 Secure radiator fan wiring and Temperatura płynu chłodzącego silnika (ECT) sensor wiring to coolant hose. Place cable straps in the three positions. |
| 1 | Radiator fan wiring |
| 2 | ECT sensor wiring |
| 3 | Opaska kablowa (3) |
Rysunek 13. Securing Left Fan/ECT Sensor Wiring to Hose
Sub-Assemble to Right Lower Fairing
| 18. | Rysunek 19 Locate right radiator to pump inlet hose (6), clamp (1) and hose clamp (4). | |
| 19. | Rysunek 14 Install the right radiator to pump inlet hose. a. Position the hose clamp (2) on the coolant pump inlet. b. Install the right radiator to pump inlet hose on coolant pump inlet. |
| 1 | Coolant pump inlet |
| 2 | Hose clamp (part no.. 10800052) |
| 3 | Right radiator to pump inlet hose |
Rysunek 14. Coolant Pump Inlet Hose

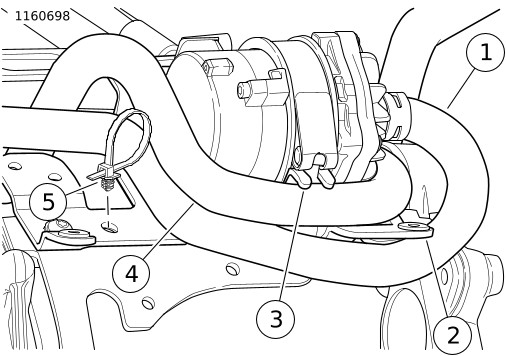

| 20. | Rysunek 15 Position the right radiator to pump inlet hose (1) behind the left bracket grommet (2) and behind the engine to left radiator hose (4). |
| 1 | Right radiator to pump inlet hose |
| 2 | Left bracket grommet |
| 3 | Lower tab |
| 4 | Engine to left radiator hose |
| 5 | Opaska kablowa, mocowanie choinkowe |
Rysunek 15. Routing of Right Radiator to Pump Inlet Hose
| 21. | Install right radiator to pump inlet hose on the outlet tube. a. Rysunek 16 Position the clamp (2) on the right radiator outlet tube (1). b. Install right radiator to pump inlet hose on the outlet tube. | |

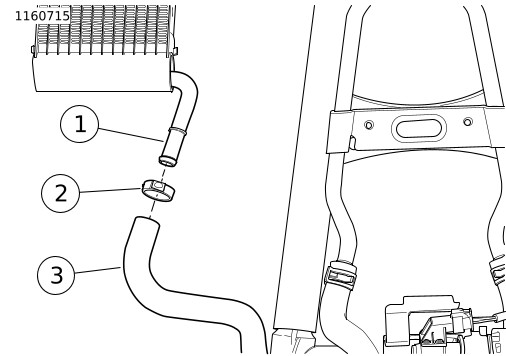

| 22. | Install the clamps on right radiator to pump inlet hose. a. Rysunek 15 Verify hose is positioned correctly. b. Rysunek 14 Using the clamp tool, locate the clamp (2) on the right radiator to pump inlet hose. Position clamp about 6,4 mm (0,25 in) from the end to hose. c. Rysunek 16 Using the clamp pliers tool, locate the clamp (2) on the right radiator to pump inlet hose. Position clamp about 6,4 mm (0,25 in) from the end to hose and crimp clamp. |
| 1 | Right radiator outlet tube |
| 2 | Clamp (part no. 10344) |
| 3 | Right radiator to pump inlet hose |
Rysunek 16. Right Radiator Hose

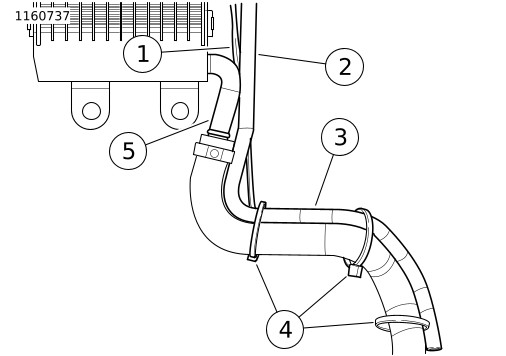

| 23. | Rysunek 17 Secure radiator fan wiring (1) and overflow vent hose (2) to coolant hose (3). Place cable straps (4) in the three positions. UWAGA When installing the cable straps (4), verify the overflow vent hose does not collapse under the pressure of the cable straps. |
| 1 | Radiator fan wiring |
| 2 | Overflow vent hose |
| 3 | Right radiator to pump inlet hose |
| 4 | Opaska kablowa (3) |
| 5 | Right radiator outlet tube |
Rysunek 17. Securing Right Fan Wiring and Overflow Vent to Hose
UKOŃCZONO

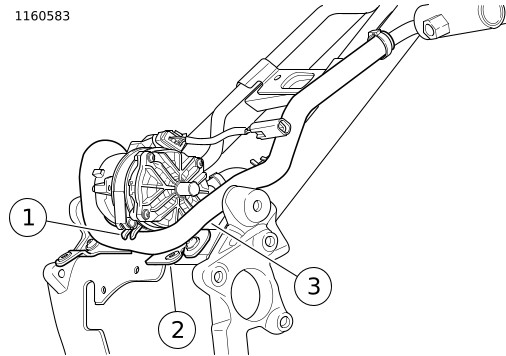

| 1. | UWAGA See the service manual of the year and model vehicle that the service is being preformed on for the following steps. a. Rysunek 18 Verify water pump harness is correctly routed. | |
| 2. | Rysunek 15 Za pomocą opaski kablowej (5) zamocuj wiązkę przewodów pompy. | |
| 3. | Install pump cover. | |
| 4. | Install both fairing lowers. | |
| 5. | Załóż bezpiecznik główny. | |
| 6. | Fill cooling system. | |
| 7. | Take motorcycle for test drive. | |
| 8. | Check for leaks. |
| 1 | Coolant pump harness |
| 2 | Left radiator fan/sensor harness |
Rysunek 18. Water Pump Harness Routing
ELEMENTY ZESTAWU SERWISOWEGO

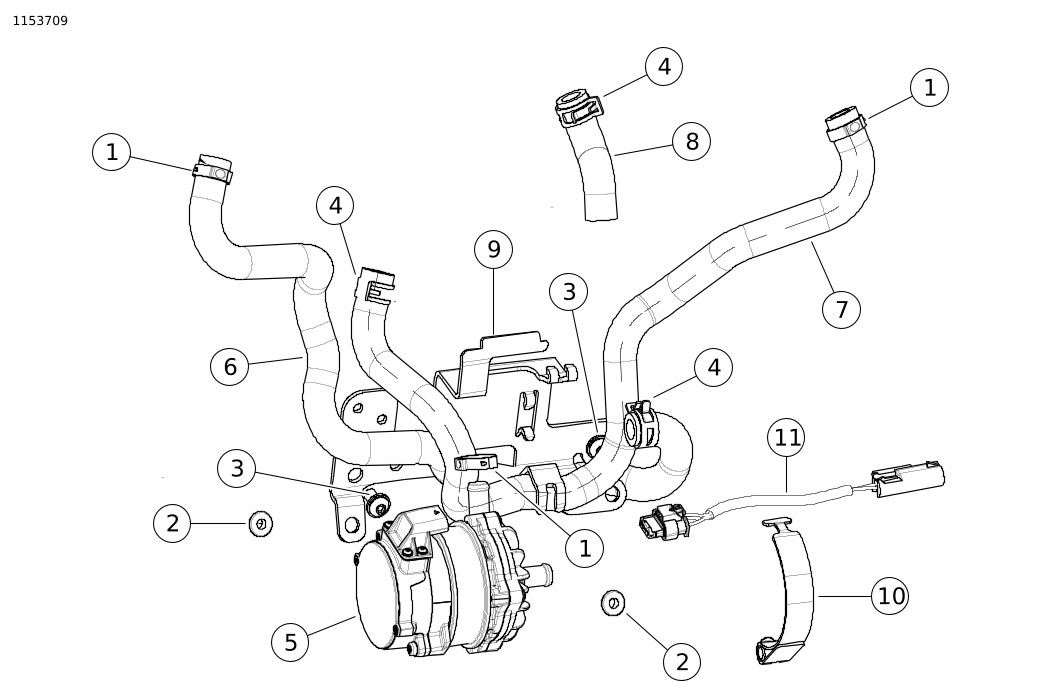

Rysunek 19. Elementy zestawu serwisowego: Coolant Pump System Kit
Tabela 1. Elementy zestawu serwisowego: Coolant Pump System Kit
Pozycja | Ilość | Opis | Nr kat. |
|---|---|---|---|
1 | 3 | Hose clamp - black | 10344 |
2 | 2 | Pierścień uszczelniający | 11692 |
3 | 2 | Screw - buttonhead | 4266A |
4 | 3 | Zacisk węża | 10800052 |
5 | 1 | Coolant pump | 26600050 |
6 | 1 | Coolant hose - right radiator to pump inlet | 26900131 |
7 | 1 | Coolant hose - engine to left radiator | 26900132 |
8 | 1 | Coolant hose - pump to engine | 26900146 |
9 | 1 | Bracket - coolant pump | 62800032 |
10 | 1 | Bracket - strap assembly | 62800041 |
11 | 1 | Harness - coolant pump | 69201960 |
12 | 2 | Washer - rubber (Not shown) | 7415A |
13 | 8 | Cable strap (Not shown) | 10006 |
14 | 1 | Opaska kablowa - mocowanie choinkowe (nie pokazano) | 10177 |
