KIT TRIM BERLAMPU FAIRING TOURING
J063082018-05-21
UMUM
Nomor Kit
68000190A, 68000191A, 69201547A
Model
Untuk informasi kesesuaian model, lihat katalog ritel P&A atau bagian Komponen dan Aksesori di ww.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini mengacu pada informasi manual servis. Manual servis untuk sepeda motor Anda diperlukan untuk pemasangan ini dan bisa diperoleh di dealer Harley-Davidson.
Kelebihan Muatan Kelistrikan
PERINGATAN
Saat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)
PEMBERITAHUAN
Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)
Lihat INFORMASI KALKULASI MUATAN SPECTRA GLO LOAD dalam lembar J06266 untuk informasi lebih lanjut. Harnes memerlukan arus tambahan dari sistem kelistrikan hingga 0,2 A lebih besar dari kuat arus yang ditentukan oleh kalkulasi muatan Spectra Glo.
Isi Kit
Lihat Gambar 12 dan Tabel 3.
PELEPASAN
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
1. Lihat manual servis. Lepas sekring utama.
2. Lihat manual servis. Lepas fairing luar dan kaca depan.
3. Lihat manual servis. Lepas dudukan lampu depan.
PEMASANGAN
CATATAN
Prosedur ini harus dilakukan untuk kedua sisi fairing. Awali dan tuntaskan satu sisi terlebih dahulu, lalu pindah ke sisi sebaliknya.
CATATAN
Lampu aksen fairing terpasang di lokasi permanen pada fairing. Lokasi dan orientasi kiri ke kanan pinstripe dan garis cat dapat berbeda karena toleransi pembuatan. Setelah lampu fairing terpasang, perbedaan tersebut dapat lebih kentara. Dalam beberapa kasus, lampu fairing dapat menutup sebagian pinstripe. Tidak direkomendasikan untuk kendaraan dengan fairing dua warna, pinstripe, dan VCO karena masalah kesesuaian. Sebelum mengebor fairing, periksa penempatan lampu dan kesesuaian dengan skema cat fairing.
Tentukan Lokasi dan Bor Lubang pada Fairing
1. Lihat Gambar 1. Tempatkan templat bor plastik (2) dengan pas pada boss lampu depan fairing (3).
2. Bor lubang pilot (1) sedalam 3/32 inci menggunakan templat bor.
1Lubang Pilot 3/32 inci
2Templat bor
3Boss lampu depan
Gambar 1. Templat Lubang Pilot
3.
CATATAN
Templat bor yang sama digunakan untuk sisi sebaliknya.
Lepas templat bor.
4.
CATATAN
  • Bersihkan permukaan fairing dalam dengan sabun dan air lalu usap hingga kering.
  • Tabel 3 Sekrup (item 9) digunakan pada langkah selanjutnya dan harus dipasang dengan pas demi penempatan yang akurat. Besarkan lubang sedikit jika terlalu ketat.

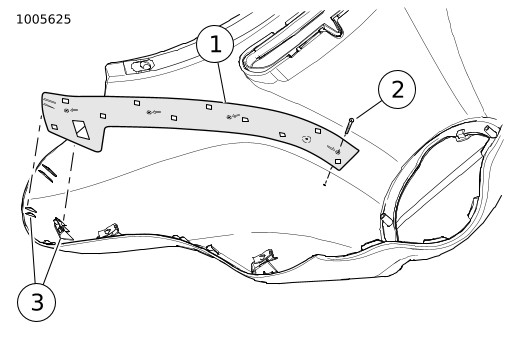

Lihat Gambar 2. Tempatkan templat Mylar (1) dengan pas menggunakan sekrup (2) dan fitur fairing (3).
1Templat fairing
2Sekrup, M2,5
3Fitur fairing
Gambar 2. Pemasangan Templat Mylar
5.
CATATAN
Pertolongan dari asisten akan membantu penempatan templat agar terpasang dengan pas.

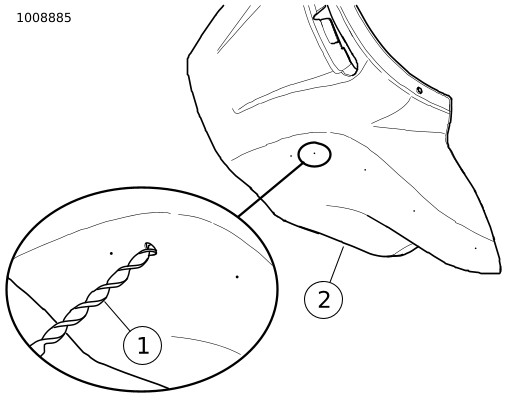

Lihat Gambar 3. Pasang plester (1) di setiap lubang segi empat. Pasang plester dari pin dan lanjutkan menuju bagian atas fairing. Dengan demikian, templat Mylar akan tetap terjaga pada posisinya.
6. Bor empat lubang pilot 3/32 inci (2) lagi.
1Plester
2Lubang pilot 3/32 inci
3Sekrup, M2,5
Gambar 3. Mengebor Lubang Pilot
7.
CATATAN
Templat yang sama digunakan untuk sisi sebaliknya.
Lepas templat dengan hati-hati.
8. Agar cat tidak terkelupas, tutupi lubang pilot dengan lakban kertas lebar. Tandai lokasi lubang pilot pada lakban.

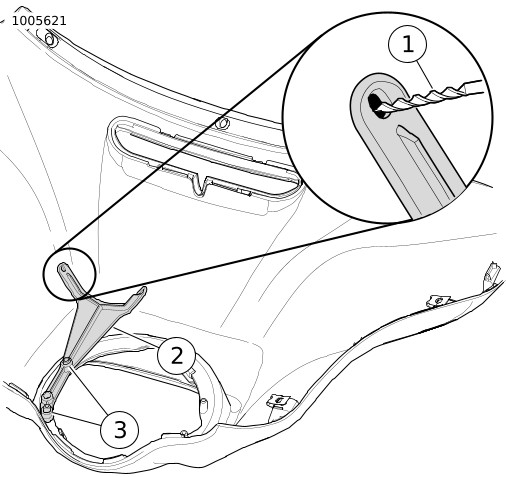

9. Lihat Gambar 4. Bor (1) semua lubang dari bagian depan fairing (2).
1Mata Bor
2Bagian Depan Fairing
Gambar 4. Mengebor dari Bagian Depan Fairing

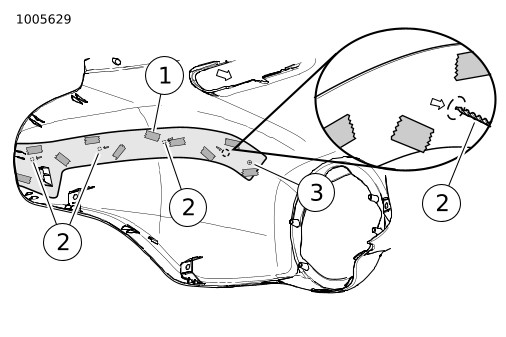

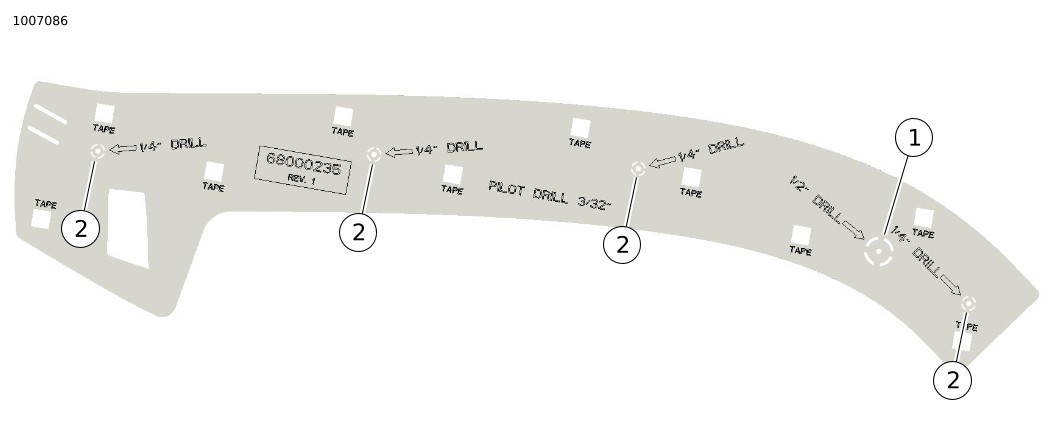

10. Lihat Gambar 5. Bor lubang pada permukaan sesuai petunjuk templat.
a. Bor satu lubang 1/2 inci(1).
b. Bor empat lubang 1/4 inci (2).
11/2 inci (1 lokasi)
21/4 inci (4 lokasi)
Gambar 5. Templat Mylar
11. Haluskan lubang seperlunya dan bersihkan fairing dari sisa potongan material.
Memasang Trim Fairing

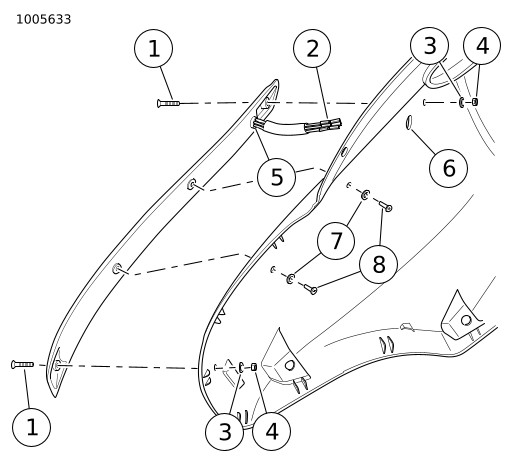

1. Lihat Gambar 6. Pasang dengan pas dan masukkan harnes trim (2) melalui lubang fairing (6).
2. Pastikan boss (5) batang trim pas dengan lubang 1/2 inci pada fairing. Sesuaikan ukuran lubang jika perlu.
3. Pasang tanpa dikencangkan dengan perangkat keras yang tersedia di kit.
a. Dua sekrup kepala soket segienam datar dengan panjang M4 x 0,7 x 20 mm (1), cincin pengunci (3), dan mur (4).
b. Dua sekrup kepala cembung Phillips dengan panjang M3 x 0,5 x 8 mm (1), cincin pengunci (8), dan mur (7).
CATATAN
Jangan pasang terlalu kencang.
1Sekrup kepala soket segienam datar dengan panjang M4 x 0,7 x 20 mm
2Harnes trim
3Cincin pengunci M4
4Mur M4
5Boss
6Lubang 1/2 inci
7Cincin pengunci M3
8sekrup kepala cembung Phillips dengan panjang M3 x 0,5 x 8 mm
Gambar 6. Pemasangan Tanpa Dikencangkan
4. Ulangi prosedur untuk sisi sebaliknya.
Memasukkan Pin ke dalam Konektor
1.
CATATAN
Lihat Gambar 9. Pastikan kunci sekunder terpasang.

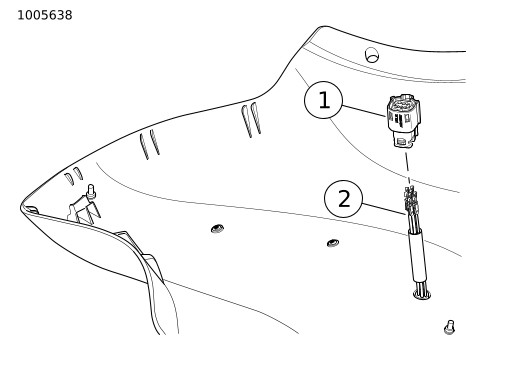

Lihat Gambar 7. Pasang konektor (1) ke harnes trim (2).
1Konektor
2Harnes trim
Gambar 7. Pemasangan Konektor

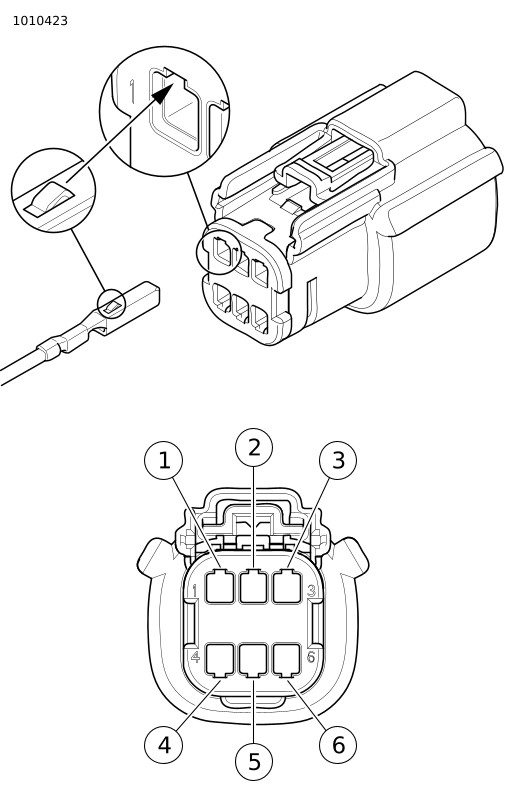

2. Lihat Gambar 8. Menggunakan Tabel 1 dan Tabel 2 masukkan pin harnes ke dalam slot konektor Molex yang benar. Lihat Gambar 9. Pastikan konektor dalam posisi terkunci (1) saat pemasangan selesai.
Gambar 8. Lokasi Pin Konektor

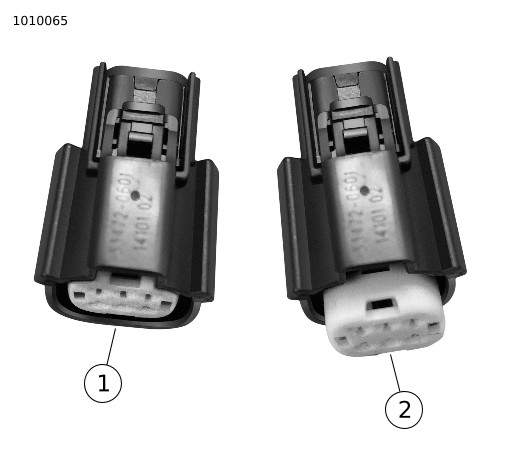

1Posisi terkunci
2Posisi tidak terkunci
Gambar 9. Posisi Terkunci/Tidak Terkunci Konektor Molex
Tabel 1.
TRIM SAMPING KANAN
Lubang
Warna Kabel
1
Kuning
2
Oranye
3
Hijau
4
Busi
5
Hitam
6
Putih
Tabel 2.
TRIM SAMPING KIRI
Lubang
Warna Kabel
1
Kuning/Putih
2
Oranye/Putih
3
Hijau/Putih
4
Busi
5
HTM
6
Hitam/Putih
Memasang Harnes Modul Kontrol
CATATAN
  • Arah kanan dan kiri ditentukan dari posisi duduk pengendara.
  • Harnes kiri memiliki lapisan putih.

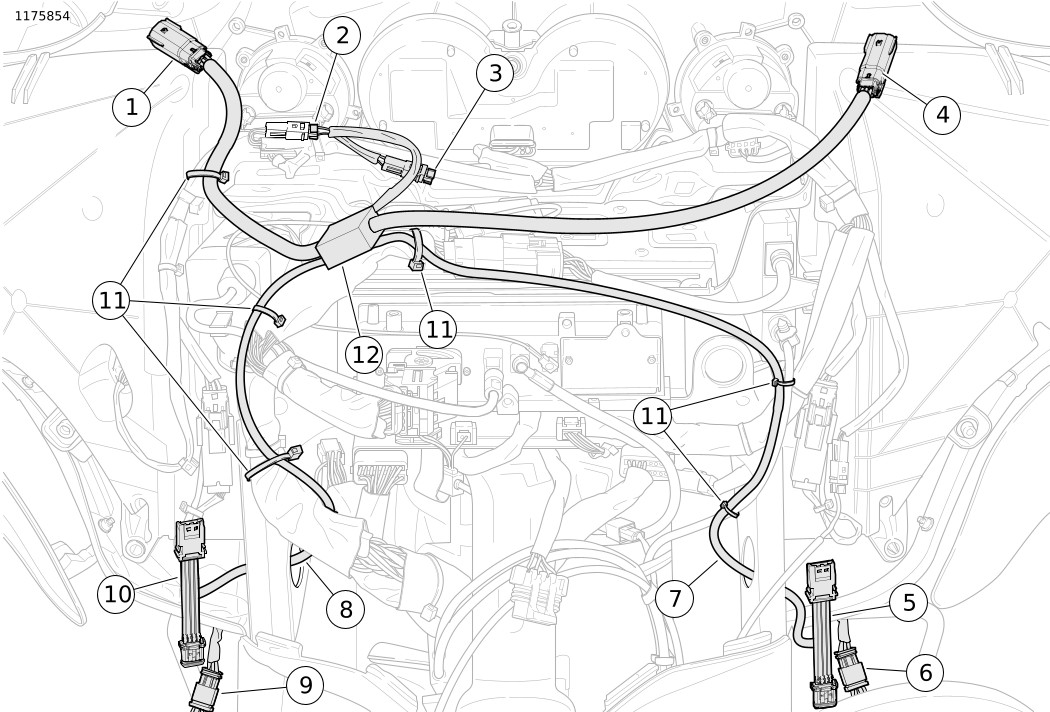

1. Lihat Gambar 10. Atur jalur dan kencangkan harnes modul kontrol ke fairing bagian dalam menggunakan strap kabel.
CATATAN
Pastikan titik ikat kabel harnes tidak membatasi pergerakan jaringan kabel OEM.
CATATAN
Relai harus dikencangkan dengan sudut miring ke atas untuk mencegah fluida terkumpul di terminal. Kencangkan relai agar tidak melecut dan mengenai komponen keras lainnya.
CATATAN
Anchor dan selotip disertakan untuk membantu mengencangkan relai dan modul kontrol. Jika digunakan, bersihkan area tempat memasang anchor dan selotip dengan campuran alkohol isopropil dan air distilasi dengan porsi yang sama. Biarkan hingga kering sepenuhnya.
1Konektor trim kanan
2Daya aksesori P&A [299]
3Tutup untuk daya aksesori P&A [299]
4Konektor trim kiri
5Harnes Y lampu sein kiri (penutup lapisan putih)
6Konektor lampu sein kiri [31L]
7Penutup lapisan putih (samping kiri)
8Penutup lapisan hitam (samping kanan)
9Konektor lampu sein kanan [31R]
10Harnes Y lampu sein kanan (penutup lapisan hitam)
11Pengikat kabel (6)
12Modul
Gambar 10. Koneksi Modul Kontrol
11Konektor harnes lampu sein, betina
12Harnes kit trim fairing (lampu sein kanan ditampilkan)
13Konektor lampu sein, jantan

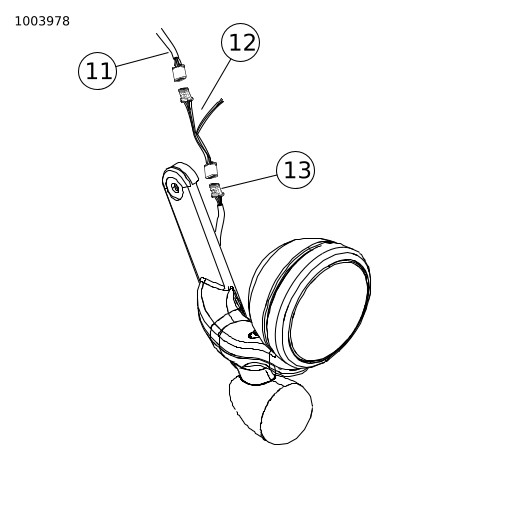

Gambar 11. Lampu Sein/Unit Lampu Tambahan
Menyambungkan Harne Modul ke Lampu Sein dan Busi Daya Aksesori
1. Lepas lampu sein kanan atau kiri/unit lampu tambahan jika belum dilakukan. Lihat manual servis.
2. Lihat Gambar 11. Temukan dan lepas sambungan konektor lampu sein (13) dari konektor harnes lampu sein [31L atau 31R] (11).
a. Lihat Gambar 10. Lampu sein kiri [31L] adalah item (6).
b. Lampu sein kanan [31R] adalah item (9).
3. Lihat Gambar 11. Sambungkan harnes kit trim fairing (12) ke konektor harnes lampu sein (11).
a. Lihat Gambar 10. Harnes Y lampu sein kiri adalah item (5) dengan lapisan putih (7) dari modul.
b. Harnes Y lampu sein kanan adalah item (10) dengan lapisan hitam (8) dari modul.
4. Lihat Gambar 11. Sambungkan konektor lampu sein (13) ke harnes Y lampu sein (12).
a. Lihat Gambar 10. Harnes Y lampu sein kiri adalah item (5) dengan lapisan putih (7).
b. Harnes Y lampu sein kanan adalah item (10) dengan lapisan hitam (8).
5. Ulangi prosedur untuk sisi sebaliknya.
6. Lihat Gambar 10. Lepas tutup dari konektor [299A] jika terpasang atau lepas komponen yang sebelumnya terpasang. Sambungkan harnes modul di antara [299A] dan komponen mana pun yang sebelumnya terpasang. Pasang kembali tutup jika tidak ada komponen lain yang terpasang.
Mengembalikan untuk Diservis
1. Lihat manual servis. Pasang dudukan lampu depan.
2.
CATATAN
Pasang kabel daya lampu depan sebelum memasang fairing luar. Sambungkan harnes modul kontrol ke lampu trim saat fairing siap dipasang.
Pasang sementara fairing luar untuk menguji komponen.
3. Pastikan sakelar/kunci ignisi dalam posisi OFF.
4. Lihat manual servis. Pasang sekring utama.
5. Alihkan sakelar/kunci ignisi ke posisi IGNITION tetapi jangan nyalakan sepeda motor. Uji untuk memastikan lampu sein dan lampu penanda dapat bekerja. Lampu penanda bekerja dengan baik jika:
a. Kedua lampu penanda menyala setiap kali ignisi dalam posisi ON.
b. Lampu penanda yang benar berkedip bersamaan dengan lampu sein saat diaktifkan.
c. Kedua lampu penanda berkedip saat lampu darurat diaktifkan.
6. Lihat manual servis. Pasang fairing luar dan kaca depan.
KOMPONEN SERVIS

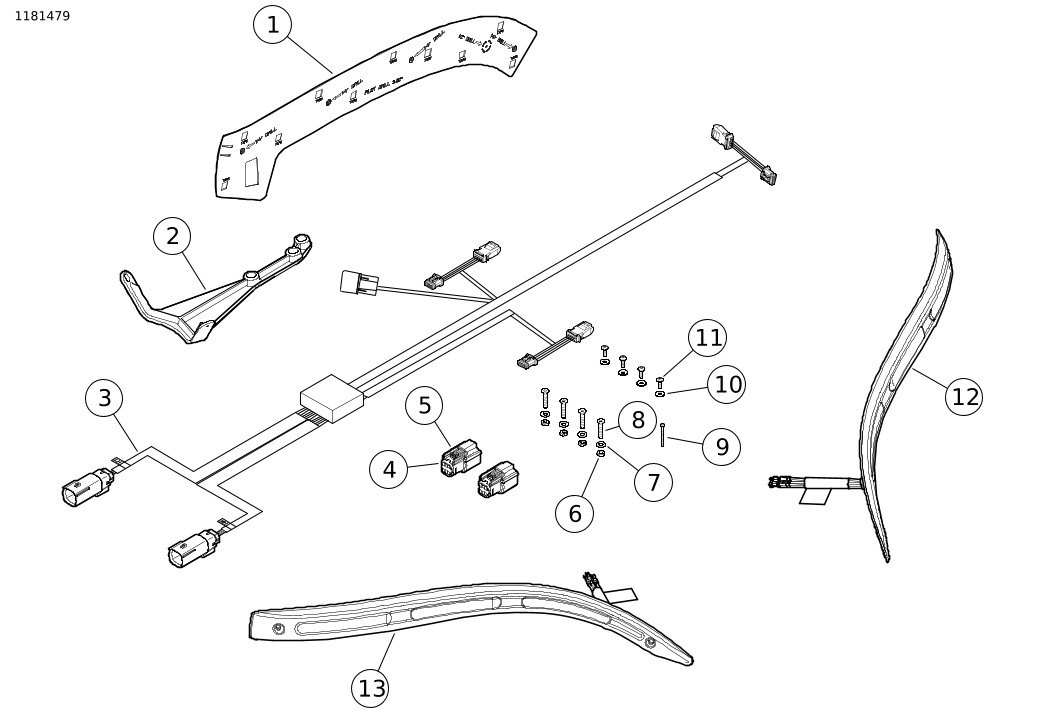

Gambar 12. Komponen Servis, Kit Trim Berlampu Fairing FLH
Tabel 3. Komponen Servis
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Templat, trim fairing, Mylar
Tidak dijual terpisah
2
Templat, trim fairing, plastik
Tidak dijual terpisah
3
Harnes, trim berlampu fairing
69201547A
4
Segel (sumbat) lubang Molex MX150 (2)
Tidak dijual terpisah
5
Rumahan, Soket 6-arah, Hitam (2)
Tidak dijual terpisah
6
Mur segienam, M4 x ,7 (4)
Tidak dijual terpisah
7
Cincin pengunci, datar, ID 4.3 x OD 9,stainless (4)
Tidak dijual terpisah
8
Sekrup, soket segienam kepala datar, panjang M4 x 0,7 x 20 mm, krom (4)
Tidak dijual terpisah
Sekrup, soket segienam kepala datar, panjang M4 x 0,7 x 20 mm, hitam (4)
Tidak dijual terpisah
9
Sekrup, kepala kancing soket segienam, panjang M2,5 x 0,45 x 25 mm, stainless
Tidak dijual terpisah
10
Cincin pengunci, datar, ID 3,2 x OD 9, stainless (4)
Tidak dijual terpisah
11
Sekrup, Phillips kepala cembung, panjang M3 x 0,5 x 8 mm, stainless (4)
Tidak dijual terpisah
12
Trim berlampu fairing, kiri, krom
68000226
Trim berlampu fairing, kiri, hitam
68000228
13
Trim berlampu fairing, kanan, krom
68000225
Trim berlampu fairing, kanan, hitam
68000227
