ライダー/パッセンジャーフットペグキット
J065132018-08-21
概略
キット番号
ライダー: 50500870、50500871、50500873、50500874
パッセンジャー: 50500992、50500993
トリム: 50500937、50500938、50500939、50500940
モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
取り付け要件
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
取り付け
ライダー
注記
50500871、50500874: FXBR/Sの取り付けの際には、FXBB、FXLR、FLSBのラベルが付いた長い摩耗ペグを取り外し、FXBRのラベルが付いた摩耗ペグを取り付けます。

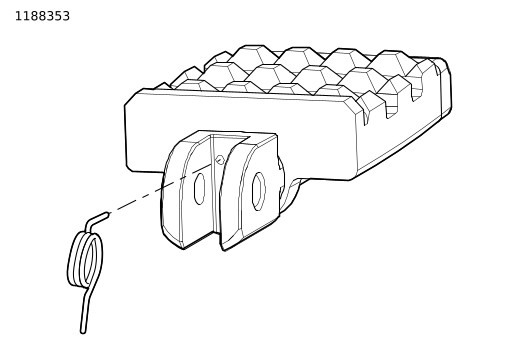

| 1. | 「図2」を参照してください。 お持ちのモデルにはピン(4)や固定クリップ(2)が取り付けられているため、それらを取り外し、後に使用できるよう保管します。 新しいフットペグ(3)の取り付け時に使用できるよう、ねじりスプリング(1)その他、ハードウェアはすべて保管します。 |  図1。 ねじりスプリング | ||||||||||
| 2. | 「図2」を参照してください。 トーションスプリング(1)の短い足を、新品のフットペグ(3)の穴に挿入します。 ねじりスプリング(1)の長い足を、フットペグマウントの穴に合わせて挿入します。 フットペグ(3)を回してクレビスの位置に合わせ、ピン(4)をクレビス、フットペグ(3)、スプリング(1)に通します。 固定クリップ(2)を取り付けます。 反対側も同じように繰り返します。 注記 「図1 」を参照してください。 次のステップを実施する際には、スプリングがフットペグの内側にあることを確認してください。 | |||||||||||
| 3. | 図2を参照してください。次のように向きを調整します。 a. フォワードコントロール: フット面がマウントピンに平行になるよう調整します。 b. ミッドコントロール: フット面が地面に平行になるよう調整します。 c. 調整スクリュー(5)を締め付けます。 トルク: 28.5 N·m (21 ft-lbs) |

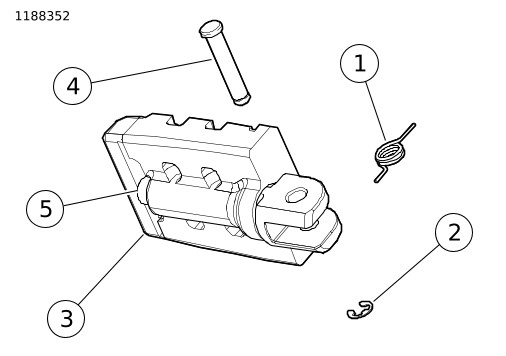

図2。 ライダーフットペグねじりスプリングの取り付け |
パッセンジャー
| 1. | 「図3」を参照してください。 お持ちの車両モデルには、ピン(1)と固定クリップ(5)が取り付けられています。 それらを取り外し、後で使用するために取っておきます。 新品のフットペグ(2)を取り付けるために、ディテントスプリング(3)、ディテントボール(4)、ケージ(6)など、すべての金具を保管します。 | |||||||||||||||
| 2. | ディテントスプリング(3)を新品のフットペグ(2)に挿入し、その後にディテントボール(4)を取り付けます。 ディテントボール(4)を固定した状態で、フットペグのクレビスエッジ上にケージ(6)を置き、フットペグのクレビス上にケージ(6)を滑らせながら、ディテントスプリング(3)をケージ(6)内に置きます。 注記 「図3」を参照してください。 次のステップを実施する際には、スプリング(3)がフットペグ(2)の内側にあることを確認してください。 | |||||||||||||||
| 3. | ケージ(6)およびフットペグ(2)を、車両のフットペグマウントの位置に合わせます。 | |||||||||||||||
| 4. | ピン(1)と固定クリップ(5)を取り付けます。 | |||||||||||||||
| 5. | 図3を参照してください。次のように向きを調整します。 a. 望ましい向きまで回転します。 b. ペグを収容位置まで折りたたみ、他の部品との間に隙間があることを確認してください。 必要に応じて調整します。 c. 調整スクリュー(7)を締め付けます。 トルク: 28.5 N·m (21 ft-lbs) |

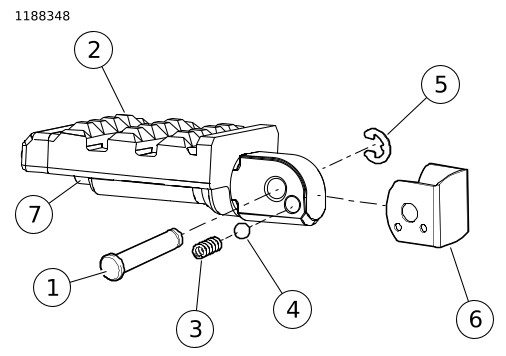

図3。 パッセンジャーフットペグのディテントボールの取り付け |
警告衝撃を受けたとき、フットペグが車両後方に向けて折りたたまれることを確認してください。 フットペグが後方に折りたたまれない場合、死亡したり重傷を負うおそれがあります。 (00366a)
トリムまたは摩耗ペグの交換
| 1. | 図4を参照してください。2本のスクリュー(8)を取り外します。 | |
| 2. | トリムまたは摩耗ペグを適宜交換します。 | |
| 3. | スクリュー(8)にスレッドロッカーを塗布して取り付けます。 締め付けます。 トルク: 1.69–2.26 N·m (15–20 in-lbs) LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97) |
交換用パーツ

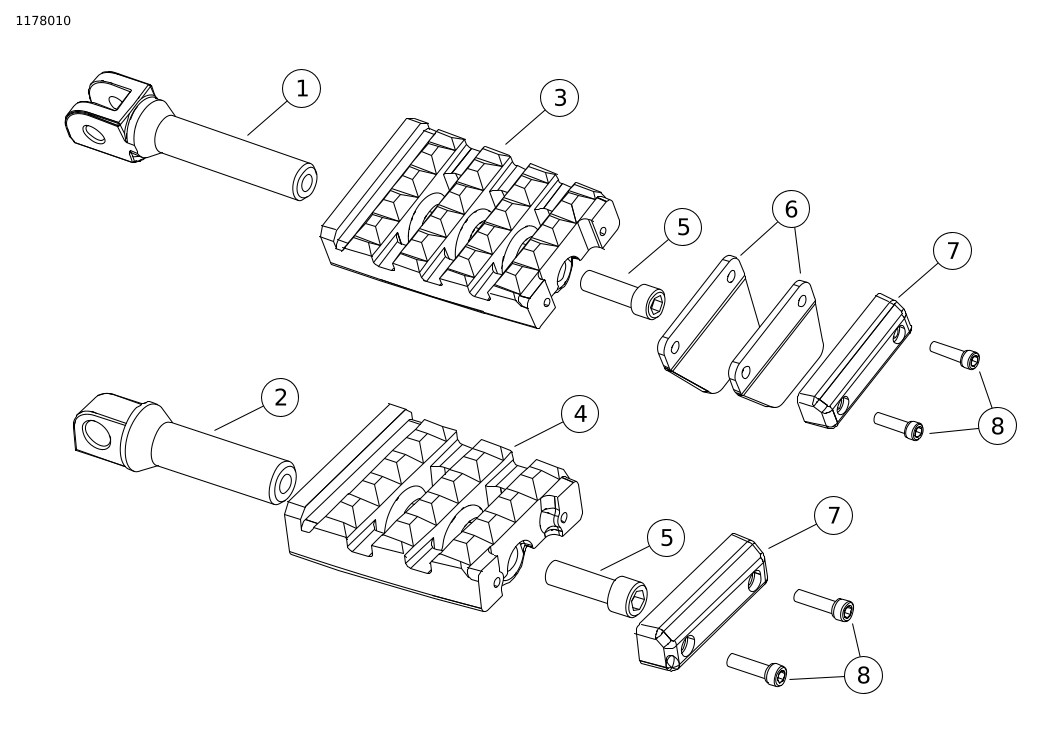

図4。 交換用パーツ: フットペグキットおよびインサート
表1。 交換用パーツ: フットペグキットおよびインサート
キット | アイテム | 詳細(数量) | 部品番号 |
|---|---|---|---|
50500870 50500871 50500873 50500874 | 1 | ライダーフットペグクレビス、(2) ライダーフットペグクレビス、ショート(2) | 50501014 50501112 |
3 | ライダーフットペグアッセンブリー、黒(2) ライダーフットペグアッセンブリー、ブロンズ(2) | 50500891、50501082 50500896、50501084 | |
5 | フットペグアタッチメントスクリュー(2) | 2708A | |
6 | フットベグ摩耗ペグ、黒(2) フットベグ摩耗ペグ、ショート(2) | 50500892 50501108 | |
8 | ステンレススチールスクリュー(4) | 10200662 | |
50500992 50500993 | 2 | パッセンジャーフットペグクレビス、ショート(2) | 50501121 |
4 | パッセンジャーフットペグアッセンブリーショート、黒(2) パッセンジャーフットペグアッセンブリーショート、ブロンズ(2) | 50501119 50501120 | |
5 | フットペグアタッチメントスクリュー(2) | 2708A | |
8 | ステンレススチールスクリュー(4) | 10200662 | |
全てのキット | 7 | インサート、フットペグ、黒 インサート、フットペグ、ブロンズ インサート、フットペグ、オレンジ インサート、フットペグ、アルミ | 50500937 50500938 50500939 50500940 |
