STREET手柄
J058682021-04-28
概述
套件编号
56100083, 56100142, 56100179, 56100222, 56100223, 56100224, 56100138, 56100233, 56100236
车型
关于车型适配信息，参见 P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com 上的 Parts and Accessories（零件与附件）部分（仅英文）。
安装要求
开始前请阅读并理解整个程序。
需要使用70%异丙醇和30%水配制的溶液。 此溶液可暂时减小双面胶带的粘性。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款/车型摩托车维修手册。 哈雷戴维森经销商处有售。
安装
左侧手柄
| 1. | 参见 图1 。 拆下左侧开关盒。 参见维修手册。 | |||||||||||||||
| 2. | 使用锋利的刀片或小刀小心地将手柄从把手切断以将其拆下。 | |||||||||||||||
| 3. | 清除把手上的胶带及其残留物。 注意 彻底清洁把手，清除所有残留的粘合剂。 注意 切勿在此时使用胶带。 | |||||||||||||||
| 警告 安装前切勿润滑左把手手柄。 润滑手柄可能会导致它在骑行期间脱落，造成失控以及死亡或重伤。 (00315a) | ||||||||||||||||
| 4. | 理解左侧手柄的正确朝向： 定位新的左侧手柄，使蝶片（5）的平面朝向骑手。 使开关盒外侧的槽卡至手柄端头的法兰之上。 标记蝶片（5）的位置。 | |||||||||||||||
| 5. | 尝试在不使用胶带的情况下安装手柄。 拆下左侧手柄。 |
图1。 左侧手柄 |
| 1 | 把手 |
| 2 | 1/4英寸尺寸 |
| 3 | 把手中心线 |
| 4 | 短边，4英寸 |
| 5 | 胶带 |
| 6 | 长边，6英寸 |

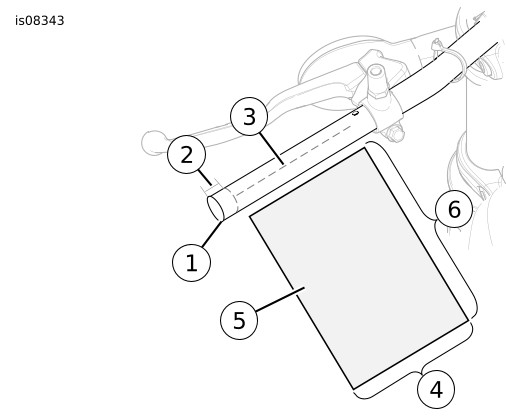

图2。 把手和胶带
| 1 | 把手 |
| 2 | 胶带 |
| 3 | 底部纸垫 |
| 4 | 顶部纸垫 |
| 5 | 胶带完全包覆 |

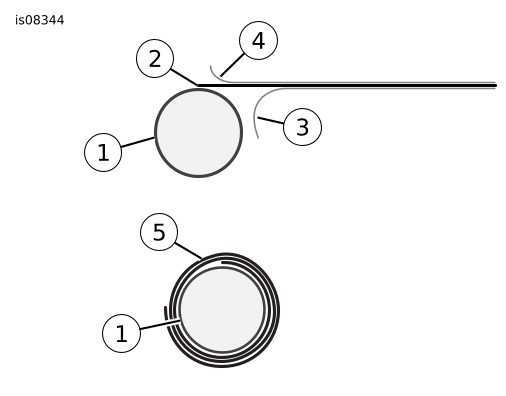

图3。 把手、纸垫和胶带
胶带
| 1. | 为方便安装： 参见 图2 。 在把手端部1/4英寸处（2）做一个标记。 包覆胶带时保持其沿着这一条线。 为了方便对齐，沿把手做一个直线标记（3）。 | |
| 2. | 参见 图3 。 去除胶带（2）底侧（3）的衬纸。 | |
| 3. | 参见 图2 。 将胶带（5）的一个短边（4）与直线（3）对齐。 | |
| 4. | 参见 图3 。 开始将胶带包覆至把手。 切勿使胶带起皱。 去除顶层衬纸（4），防止在包覆把手时衬纸重叠。 使用胶带完全包覆把手周围。 注意 在胶带上喷洒异丙醇水溶液之后，完成安装的时间非常有限。 继续安装前先确认开关盒和把手的朝向是否正确。 | |
| 5. | 在胶带上大量喷洒70%异丙醇和30%水的溶液。 该溶液可暂时减小胶带的粘性，以便安装手柄。 喷洒溶液之后，您还有约一分钟的安装时间，然后胶带就开始硬化。 安装后4小时内切勿移动手柄，以便胶带固化。 | |
| 6. | 参见 图1 。 迅速将手柄（5）的平面朝向此前的标记。 将手柄滑至把手之上，同时抬起开关盒找到最终位置。 将开关盒上的销（2）与把手上的孔（4）对准。 | |
| 7. | 将下部开关盒与上部开关盒扣在一起，检查安装是否正确。 | |
| 8. | 拧紧盒螺丝至： 扭矩: 0.8–1.1 N·m (7–9 in-lbs) 开关盒螺丝 注意 安装后4小时内切勿移动手柄，以便胶带固化。 |
右侧手柄
| 1. | 拆下开关盒组件。 参见维修手册。 | |
| 2. | 断开节气门拉索。 拆下现有的右侧手柄/节气门套筒组件。 参见维修手册。 | |
| 3. | 检查并确认把手端是否清洁光滑。 | |
| 4. | 将新右侧手柄/节气门套筒安装至把手并连接节气门拉索。 参见维修手册。 | |
| 警告 启动发动机前，确保节气门控制器在释放后可迅速返回怠速位置。 如果节气门控制器无法使发动机自动回到怠速位置，则可导致车辆失控，从而有可能造成死亡或重伤。 (00390a) | ||
| 5. | 检查确认右侧手柄/节气门套筒是否转动灵活、是否返回自如而不干涉把手或开关盒。 |
铜质零件护理与清洁指南
清洁说明
- 检查确认零件干燥、无污物或碎屑。
- 将少量Harley-Davidson® Chrome Clean & Shine（哈雷戴维森镀铬清洁及亮光剂）涂抹到超细纤维抹布或细部清洁棒上。
- 使用超细纤维抹布轻轻按压摩擦铜零件。 对于难以清洁的部位或沟槽，可使用细部清洁棒。
恢复光亮表面
经过一段时间之后，铜零件会自然老化和变暗。 如果喜欢光亮铜外饰，将一些Harley-Davidson Bare Metal Polish（哈雷戴维森裸金属亮光剂）涂抹在超细纤维抹布上，轻轻摩擦铜零件，直至达到理想的光亮度。
减缓自然老化过程
为了减缓铜零件自然老化过程，将少量Harley-Davidson Glaze Poly Sealant（哈雷戴维森聚合体密封剂）涂抹到超细纤维抹布或细部清洁棒上，轻轻摩擦零件，直至密封剂渗入零件。
预防措施
- 使用不建议的清洁、抛光和保护产品将导致铜零件失去老化外饰。
- 长时间接触某些物品（手、手套、靴子、灰尘等）以及暴露于某些环境下也会改变所有表面外饰，不属于缺陷。
- 避免使用磨砂和烈性化学品与磨砂清洁垫清洁零件。
- 避免含氨产品和漂白剂。
- 长时间暴露于水中会改变铜外饰。 零件接触水之后应及时擦干。
- 摩擦过度可使零件表面外观颜色变浅。
维修零件

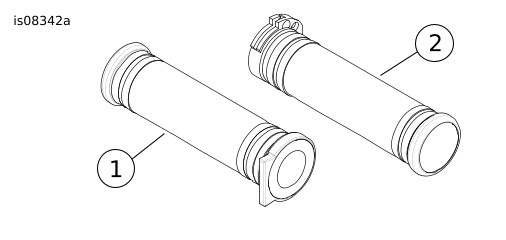

图4。 左侧和右侧把手手柄
表1。 维修零件
项目 | 名称（数量） | 零件编号 |
|---|---|---|
1 | 左侧手柄（套件56100083、56100142、56100179、56100138、56100233、56100236） | 不单独出售 |
左侧手柄（镀铬）（套件56100222） | 56100226 | |
左侧手柄（Edge Cut）（套件56100223） | 56100228 | |
左侧手柄（阳极化处理）（套件56100224） | 56100230 | |
2 | 右侧手柄（套件56100083、56100142、56100179、56100138、56100233、56100236） | 不单独出售 |
右侧手柄（镀铬）（套件56100222） | 56100225 | |
右侧手柄（Edge Cut）（套件56100223） | 56100227 | |
右侧手柄（阳极化处理）（套件56100224） | 56100229 | |
3 | 双面胶带，4 x 6英寸（未显示） | 56100113 |
