Fairing Spoiler Kit (フェアリングスポイラーキット)
J067052018-10-29
概略
キット番号
57001042XXX
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
取り付け要件
このキットを正しく取り付けるために必要なチョップドエンジンガードを取り付けます。 純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
準備
| 1. | オイルクーラーカバーを取り外し、廃棄します。 a. 底を前方へ押してグロメットからポストを解放する。 b. アッパーリテーナーを上に回して押し上げる。 | |
| 2. | 標準装備 (OE) グロメットがオイルクーラーから取り外されたことを確認します。 | |
| 3. | 4本のフェアリングロアスクリューとエアデフレクターを取り外し、廃棄します。 |
取り付け
| 1. |
「
図1
」を参照。
右ブラケット(10)をスクリュー(6)を使用してフェアリングの下に取り付けます。 締め付ける。 トルク: 5.4–6.8 N·m (48–60 in-lbs) スポイラーマウントブラケットスクリュー |

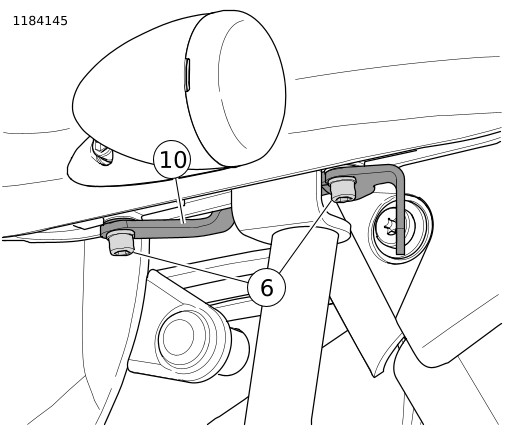

図1。 フェアリングスポイラーマウントブラケット | ||||||||||||
| 2. |
「
図7
」および「
図1
」を参照してください。
左ブラケット(9)をスクリュー(6)を使用してフェアリングの下に取り付けます。 締め付ける。 トルク: 5.4–6.8 N·m (48–60 in-lbs) スポイラーマウントブラケットスクリュー | |||||||||||||
| 3. | 「 図7 」を参照。 新しい グロメット(5)をオイルクーラーに取り付けます。 | |||||||||||||
| 4. | 「 図3 」を参照。 スポイラーのポストをオイルクーラーのグロメットに合わせ、スポイラー（３）を取り付けます。 | |||||||||||||
| 5. | 注記 全ての構成部品を取り付ける前に金具を締め付けないでください。 a. 右側フェアリングスポイラーを、チンスポイラーのタブを噛み合わせながらエンジンガードの背後の所定の位置に配置します。 | |||||||||||||
|

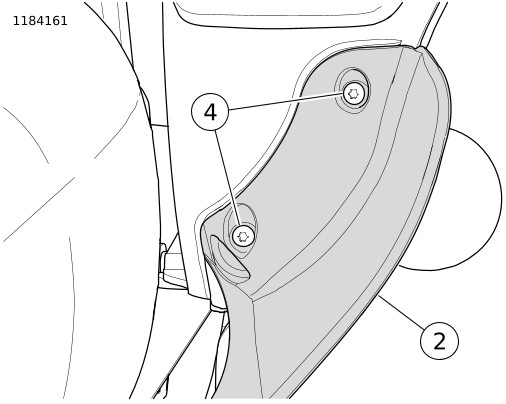

図2。 アッパーマウントスクリュー | |||||||||||||
|

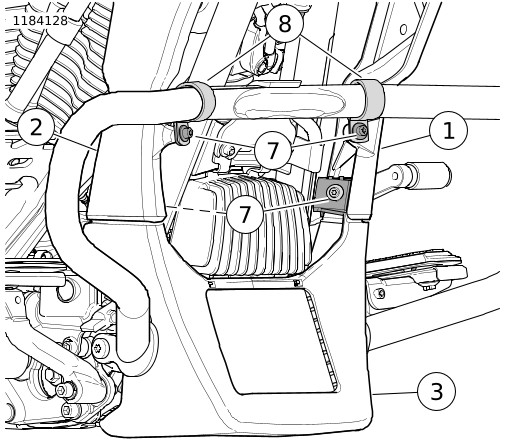

図3。 フェアリングスポイラーロアマウント | |||||||||||||
|

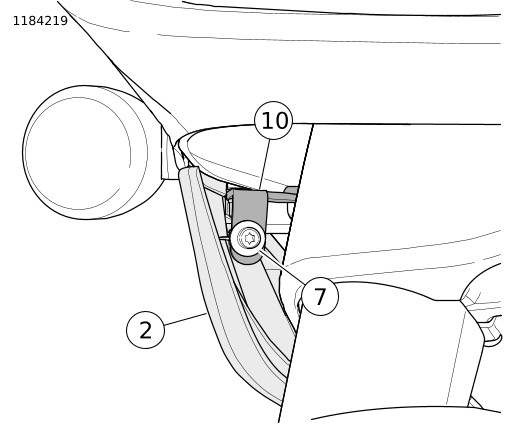

図4。 フェアリングスポイラーからマウントブラケット | |||||||||||||
| 6. | 左側フェアリングスポイラー(1)を取り付けます。 a. 左側フェアリングスポイラーを、チンスポイラーのタブを噛み合わせながらエンジンガードの背後の所定の位置に配置します。 b. 頂部の2つのスクリューを仮止めします。 c. クランプを開いてエンジンガードを装着します。 d. クランプを通して、サイドフェアリングにスクリューを仮止めします。 e. ボトムスクリューを取り付けます。 f. スクリューをブラケットに取り付けます。 | |||||||||||||
| 7. | 注記 フェアリングスポイラーとメインフェアリングが正しく合わない場合は、「メインフェアリングの調整」を参照してください。 | |||||||||||||
| 8. | 底部から頂部までのスクリューを締め付けます。 a. ボトムスクリュー トルク: 3.4–4.5 N·m (30–40 in-lbs) フェアリングスポイラースクリュー、ボトム b. クランプスクリュー トルク: 3.4–4.5 N·m (30–40 in-lbs) フェアリングスポイラースクリュー、ブラケット c. ブラケットスクリュー トルク: 3.4–4.5 N·m (30–40 in-lbs) フェアリングスポイラースクリュー、クランプ d. フェアリングロアスクリュー トルク: 0.9–1.7 N·m (8–15 in-lbs) フェアリング、ロア、スクリュー |
メインフェアリングの調整
| 1. | アウターフェアリングを取り外します。 サービスマニュアルを参照してください。 | |||||
| 2. | 「 図5 」を参照。 フェアリングサポートスクリュー(1)を緩めます。 |

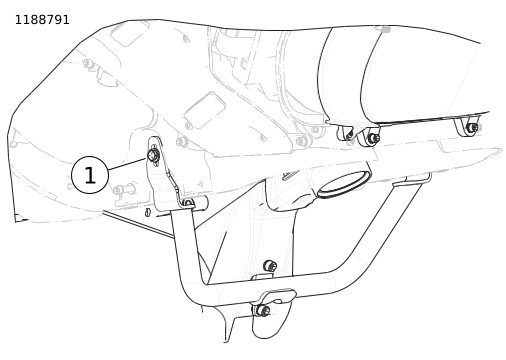

図5。 フェアリングサポートスクリュー | ||||
| 3. | 「 図6 」を参照。 フェアリングマウントブラケットスクリュー(1)とナット(2)を緩めます。 |

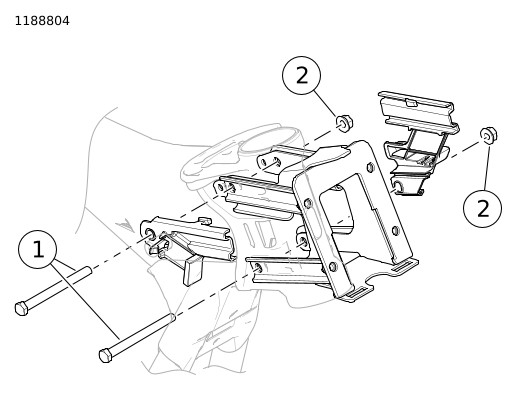

図6。 フェアリングマウントブラケット | ||||
| 4. | フェアリングスポイラーに合わせるようにフェアリングの位置を調整します。 | |||||
| 5. |
「
図6
」を参照。
スクリュー(1)とフランジロックナット(2)を締め付けます。 トルク: 27.1–40.7 N·m (20–30 ft-lbs) フェアリングマウントブラケットスクリュー | |||||
| 6. |
「
図5
」を参照。
サポートスクリュー(2)を締め付けます。 トルク: 5.4–6.8 N·m (48–60 in-lbs) インナーフェアリングサポートアッパースクリュー | |||||
| 7. | アウターフェアリングを取り付けます。 サービスマニュアルを参照してください。 | |||||
| 8. | ヘッドランプのアライメントを確認します。 サービスマニュアルを参照してください。 |
交換用パーツ

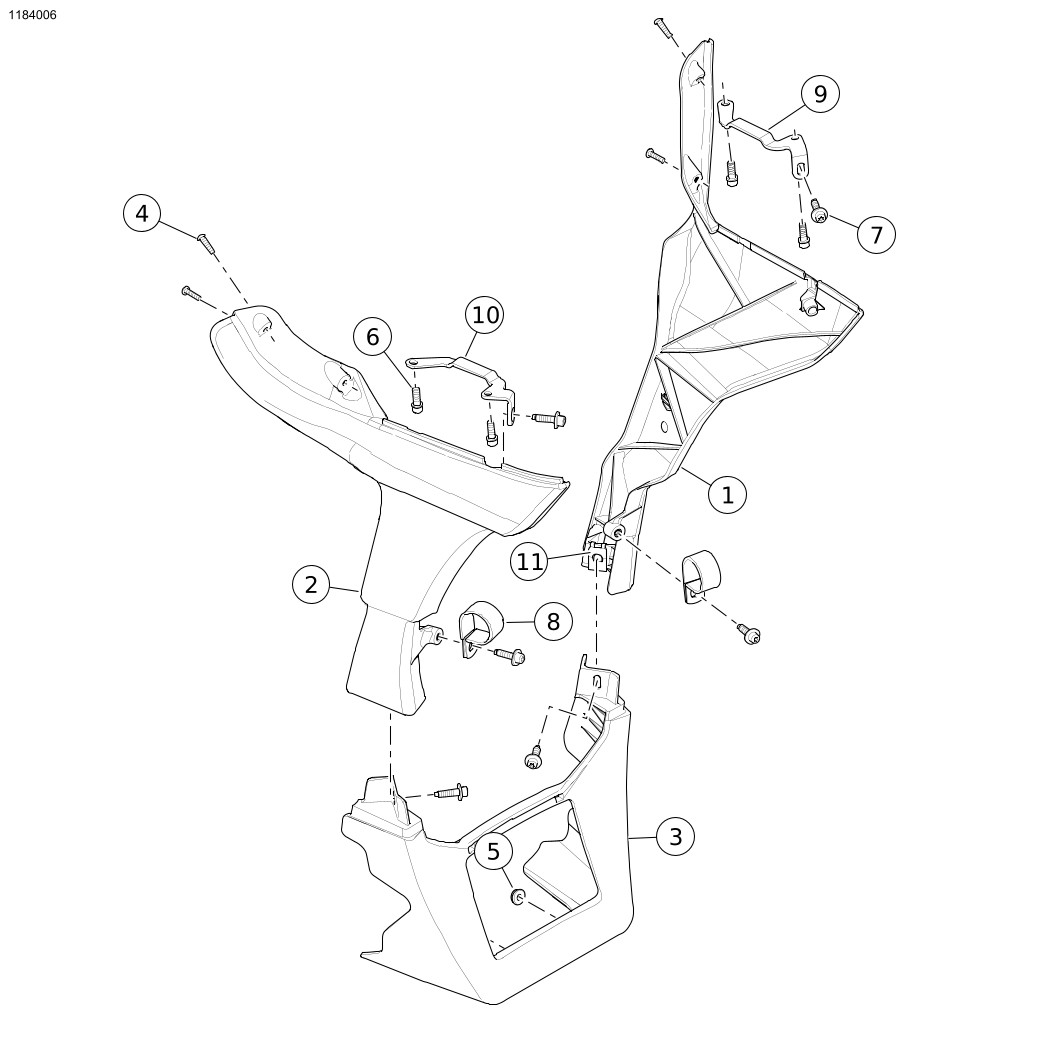

図7。 交換用パーツ: カラーマッチフェアリングスポイラー
表1。 交換用パーツ表
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | サイドフェアリングスポイラー、左 | 57100364 |
2 | サイドフェアリングスポイラー、右 | 57100365 |
3 | スポイラー、チン、拡張 | 57200218 |
4 | フェアリング、ロア、スクリュー(4) | 2563 |
5 | グロメット、オイルクーラーカバー(2) | 11692 |
6 | スポイラーマウントブラケット、スクリュー(4) | 10200134 |
7 | フェアリングスポイラー、スクリュー(6) | 10200723 |
8 | クランプ(2) | 47200275 |
9 | スポイラーマウントブラケット、左 | 57300207 |
10 | スポイラーマウントブラケット、右 | 57300208 |
11 | クリップナット、1/4 インチ (2) | 7900 |
