КОМПЛЕКТ ГЛУШИТЕЛЕЙ SCREAMIN' EAGLE STREET CANNON PERFORMANCE TOURING
J062702021-09-29
ОБЩИЕ СВЕДЕНИЯ
Номера комплекта
64900552A, 64900553A, 64900554A, 64900555A, 64901205, 64901208
Модели
Информацию о применимости комплектов см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Требования к установке
Для надлежащей установки данного комплекта требуется приобретение двух зажимов глушителя (номер по каталогу 65900012 — правая сторона, 65900015 — левая сторона).
Региональные версии:
требуется покупка двух торцевых колпачков глушителя.
Торцевые колпачки можно приобрести у дилера Harley-Davidson.
Версии HDI
поставляются с уже установленными торцевыми колпачками глушителя.
На всех моделях
для надлежащей установки требуется калибровка ECM с помощью тюнера Screamin' Eagle Pro Street Tuner.
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
ПРИМЕЧАНИЕ
В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для мотоцикла вашего года выпуска/модели. Его можно приобрести у дилера Harley-Davidson.
Содержимое комплекта
Эти комплекты состоят из двух глушителей и включают данные инструкции.
Информация о продукте
Гарантия на уровень эмиссии шума
Компания Harley-Davidson гарантирует, что на момент продажи данные глушители соответствуют всем применимым нормам по уровням шума и выбросов. Настоящая гарантия распространяется на первоначального покупателя для целей, отличных от перепродажи, а также на всех последующих покупателей. Направляйте гарантийные требования официальному дилеру Harley-Davidson.
Запрет на изменение конструкции
Нормы запрещают вносить изменения в конструкцию этой выхлопной системы, которые приведут к тому, что уровень шума от мотоцикла превысит нормы по уровню шума. Использование мотоцикла с измененной таким образом выхлопной системой также запрещено.
ПРИМЕЧАНИЕ
Во избежание штрафов в соответствии с региональными и местными нормативно-правовыми актами отремонтируйте или замените это изделие, если уровень шума от мотоцикла значительно увеличивается в процессе его эксплуатации.
Установка глушителя
| 1. | Снимите оба кофра в соответствии с процедурами руководства по техническому обслуживанию. | |
| 2. | См. Рисунок 1 . Ослабьте передний зажим глушителя (A или B). | |
| 3. | См. Рисунок 2 . Снимите и сохраните задние крепежные болты глушителя (C) и стопорные шайбы (D). | |
| 4. | Извлеките установленный глушитель (1 или 2). Утилизируйте передний зажим глушителя (A или B), ослабленный ранее. | |
| 5. | При необходимости установите торцевые колпачки глушителя в соответствии с инструкциями данного комплекта . | |
| 6. | Поместите подходящий новый зажим глушителя (A или B) на входной конец глушителя (1 или 2). Надвиньте глушитель на выхлопную трубу (E или F). | |
| 7. | Закрепите заднюю часть глушителя (1 или 2) на надвижном кронштейне (G) оригинальными болтами (C) и стопорными шайбами (D). Оставьте крепления незатянутыми. | |
| 8. | Расположите надвижной кронштейн так, чтобы резиновое крепление (H) находилось в центре надвижного кронштейна. | |
| 9. | Затяните болты (C). Крутящий момент: 18,9–24,2 N·m (14–18 ft-lbs) болт глушителя | |
| 10. | См. Рисунок 1 . Расположите зажим глушителя (A или B), как показано на рисунке, размещая болт зажима в вертикальном положении. | |
| 11. | Затяните болт зажима. Крутящий момент: 51,6–58,5 N·m (38–43 ft-lbs) болт зажима | |
УВЕДОМЛЕНИЕ После установки и перед запуском двигателя сотрите все отпечатки пальцев с компонентов системы выпуска. Масло на руках может оставить трудновыводимые следы на покрытии компонентов системы выпуска. (00346a) | ||
| 12. | Протрите глушитель, чтобы удалить отпечатки пальцев. Масло с кожи рук остается на отделке. | |
| 13. | Повторите шаги со 2 по 12 для противоположной стороны. | |
| 14. | Запустите двигатель. Проверьте выхлопную систему на наличие утечек отработавших газов. | |
| 15. | Установите кофры в соответствии с процедурами руководства по техническому обслуживанию. |
Рисунок 1. Передний зажим глушителя
Рисунок 2. Заднее крепление глушителя
| 1 | Глушитель, правая сторона |
| 2 | Глушитель, левая сторона |
| 3 | Торцевой колпачок (2) |

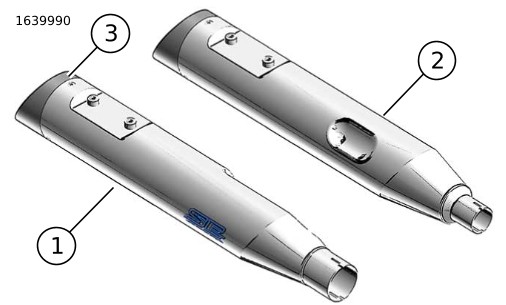

Рисунок 3. Глушитель с высокими эксплуатационными характеристиками
Таблица 1. Запасные части:
Позиция | Описание (количество) | Номер запасной части |
|---|---|---|
1 | Глушитель, правая сторона, региональная версия (черный) | 64900856 |
Глушитель, правая сторона, региональная версия (хром) | 64900861 | |
Глушитель, правая сторона, HDI (черный) | Не продается отдельно | |
Глушитель, правая сторона, HDI (хром) | Не продается отдельно | |
Глушитель, правая сторона, HDI (черный) | 64901204 | |
Глушитель, правая сторона, HDI (хром) | 64901207 | |
2 | Глушитель, левая сторона, регион. (черная) | 64900859 |
Глушитель, левая сторона, регион. (хром) | 64900858 | |
Глушитель, левая сторона, HDI (черный) | Не продается отдельно | |
Глушитель, левая сторона, HDI (хром) | Не продается отдельно | |
Глушитель, левая сторона, HDI (черный) | 64901203 | |
Глушитель, левая сторона, HDI (хром) | 64901206 | |
3 | Комплект торцевых колпачков, HDI (черный) | 65100076A |
Комплект торцевых колпачков, HDI (хром) | 65100078 | |
Упомянутые в тексте, но не включенные в комплект позиции. | ||
A | Зажим, правый глушитель (номер по каталогу 65900015) | |
B | Зажим, левый глушитель (номер по каталогу 65900012) | |
C | Винт колпачка, шестигранная головка (4) (номер по каталогу 3929) | |
D | Стопорная шайба (4) (номер по каталогу 7041) | |
E | Выхлопная труба, правая сторона | |
F | Выхлопная труба, левая сторона | |
G | Надвижной кронштейн (2) | |
H | Резиновое крепление (2) | |
