KIT DEL FILTRO DELL’ARIA PER ALTE PRESTAZIONI SCREAMIN’ EAGLE
J062862018-07-27
GENERALE
Numeri di kit
29400263, 29400264
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito Web www.harley-davidson.com (solo in inglese).
NOTA
Questi kit sono destinati solo alle applicazioni ad alte prestazioni. Le parti speciali relative al motore sono destinate AI SOLI PILOTI ESPERTI.
Requisiti di installazione
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97) è richiesto per la corretta installazione di questo kit.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è richiesto l’uso del manuale di manutenzione della motocicletta di quest’anno/modello. Una copia è disponibile presso i concessionari Harley-Davidson.
AVVISO
Installando questo kit occorre ricalibrare l’ECM. Omettendo di ricalibrare correttamente l’ECM, si possono causare gravi danni al motore. (00399b)
Per la calibrazione dell’ECM (modulo di controllo elettronico), rivolgersi ad un concessionario Harley-Davidson.
INSTALLAZIONE
AVVERTENZAScollegare prima il cavo negativo (-) della batteria. Il contatto fra cavo positivo (+) e la massa con il cavo negativo (-) collegato produce scintille che potrebbero provocare l’esplosione della batteria e lesioni gravi o mortali. (00049a)
- Consultare il manuale di manutenzione. Rimuovere la sella. Scollegare entrambi i cavi della batteria iniziando dal cavo negativo. Conservare la bulloneria di montaggio della sella.
AVVERTENZADurante la manutenzione dell’impianto di alimentazione, non fumare né generare scintille o fiamme libere nelle vicinanze. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00330a)
Rimozione del filtro dell’aria originale
Prima di installare il filtro dell’aria, fare ricalibrare l’ECM da un concessionario Harley-Davidson.
| 1. | Rimuovere la piastra di appoggio del filtro dell’aria seguendo le istruzioni riportate nel manuale di manutenzione. | |

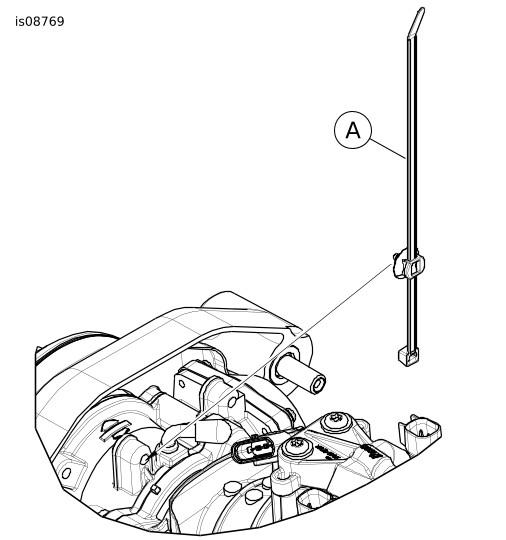

| 2. | Vedere Figura 1. Rimuovere ed eliminare la staffa di sostegno del modulo ad induzione. Fissare il filo del comando del gas al corpo della valvola a farfalla con la fascetta fermacavi fornita (A). |
Figura 1. Fascetta fermacavi
Installazione del filtro dell'aria
NOTA
Durante la manutenzione del filtro dell'aria, applicare frenafiletti su tutti i dispositivi di fissaggio filettati (con filettature maschio e femmina). LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97)
| 3. | Installare il coperchio del corpo della valvola a farfalla (8) sulla piastra posteriore (6) con viti autofilettanti (11). | |
| 4. | Rimuovere la pellicola di protezione dal lato adesivo della guarnizione della piastra di appoggio del modulo ad induzione (9). Allineare i fori. Installare la guarnizione sulla piastra di appoggio (6). | |
| 5. | Installare i nuovi anelli quadrati (7) nelle lamature attorno ai fori delle viti dello sfiatatoio sul lato del modulo ad induzione della piastra di appoggio. | |
| 6. | Allineare i fori nel modulo ad induzione con quelli nella piastra di appoggio. | |
| 7. | Applicare una piccola quantità di frenafiletti alle filettature delle viti di montaggio (12) della piastra di appoggio. Inserire le viti attraverso la piastra di appoggio e nel modulo ad induzione fino ad agganciare le filettature. In questa fase, NON serrare.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLU) (99642-97) | |
| 8. | Installare i nuovi anelli di tenuta O-ring (5) nelle lamature attorno ai fori delle viti dello sfiatatoio sul lato del filtro dell’aria della piastra di appoggio. | |
| 9. | Inserire le viti dello sfiatatoio (3) attraverso la piastra di appoggio. | |
| 10. | In sequenza alternata, serrare le due viti dello sfiatatoio. Coppia: 13,6–16,3 N·m (120–144 in-lbs) vite | |
| 11. | Serrare le tre viti di montaggio della piastra di appoggio. Coppia: 6,2–6,8 N·m (55–60 in-lbs) vite |
Installazione dell’elemento del filtro dell’aria e del tubo di presa dell’aria
NOTA
Questo filtro dell’aria è PRE-OLIATO e pronto per l’installazione.
| 12. | Installare l’elemento del filtro dell’aria (13) sul tubo di presa dell’aria fino a quando non è perfettamente alloggiato nell’incavo. Serrare la fascetta attorno alla flangia dell’’elemento del filtro. Coppia: 5,2–6,2 N·m (45–55 in-lbs) vite | |
| 13. | Allineare i fori nella guarnizione (4) con i fori della flangia del tubo di presa dell’aria (2). | |
| 14. | Fissare il tubo di presa dell’aria e la guarnizione alla piastra di appoggio del filtro dell’aria. Serrare le viti (1). Coppia: 6,2–6,8 N·m (55–60 in-lbs) vite | |
| 15. | NOTA Quando il tempo è umido o piovoso, installare la manica anti-pioggia sull’elemento del filtro dell’aria per prevenire le infiltrazioni d’acqua. | |
| AVVERTENZA Collegare prima il cavo positivo (+) della batteria. Il contatto fra cavo positivo (+) e la massa con il cavo negativo (-) collegato produce scintille che potrebbero provocare l’esplosione della batteria e lesioni gravi o mortali. (00068a) | ||
| 16. | Fare riferimento al manuale di manutenzione per collegare i cavi della batteria, cavo positivo per primo. | |
| 17. | Vedere il manuale di manutenzione. Installare la sella. Dopo aver installato la sella, tirarla verso l'alto per verificare che sia fissata in posizione. | |
| 18. | Se si rimuove Ricambio originale (Componente originale) l';impianto di aspirazione, è necessario applicare l';etichetta di avvertenza fornita in un';area ben visibile. Suggeriamo di fissare l'adesivo ai seguenti elementi: a. Touring/Trike: coperchio della batteria lato destro o carter interno della trasmissione primaria. b. Softail: testata dello sterzo lato destro. |
Manutenzione dell'elemento del filtro dell'aria
| 1. | Controllare l’elemento del filtro dell’aria ogni: Distanza: 8.000 km (5.000 mi) a. Controllare più spesso in caso di percorsi molto polverosi. | |
| 2. | Sostituire l'elemento del filtro dell'aria ogni: Distanza: 80.000 km (50.000 mi) | |
| 3. | NOTA * L'uso di metodi o prodotti di pulizia, asciugatura o oliatura diversi da quelli indicati danneggerà il filtro rendendo nulla la garanzia del costruttore. * Presso i concessionari Harley-Davidson è disponibile K&N® Air Filter Cleaner, da solo (bomboletta spray da [0,95 (1 qt), codice n. 99883-88T] oppure in una bomboletta spray da 0,35 l (12 fl oz) inclusa nel kit di manutenzione filtri (codice n. 99850-92T). * Presso i concessionari Harley-Davidson è disponibile K&N Air Filter Oil, da solo [bomboletta spray da 347 g (12,25 oz), codice n. 99882-88T] oppure in bomboletta spray da 184 g (6,5 oz) inclusa nel kit di manutenzione filtri. * NON OLIARE ECCESSIVAMENTE IL FILTRO DELL’ARIA. Una quantità eccessiva di olio interferisce con il corretto funzionamento del motore e/o di alcuni componenti del motore. Se l'olio continua a colare o gocciolare dal materiale filtrante dopo 20 minuti dall'oliatura, pulire e oliare di nuovo l'elemento del filtro. a. Allentare la fascetta stringitubo che trattiene il gruppo dell’elemento del filtro dell’aria sul tubo dell’aria. Separare l’elemento dal tubo dell’aria. b. Colpire leggermente l’elemento per staccare l’eventuale sporcizia. Spazzolare delicatamente con una spazzola dalle setole morbide. c. Spruzzare a volontà l’apposito prodotto per la pulizia del filtro dell’aria sul materiale di cotone filtrante e lasciare che si imbeva per dieci minuti, OPPURE arrotolare o mettere a bagno il materiale di cotone filtrante in una bacinella bassa contenente del prodotto per la pulizia dei filtri. Rimuovere immediatamente e lasciare agire per dieci minuti. d. Risciacquare il materiale filtrante (dirigendo il flusso dal lato pulito verso il lato sporco) con acqua di rubinetto a bassa pressione. e. Dopo il risciacquo, far scrollare via l’acqua in eccesso e lasciare asciugare all’aria il materiale filtrante. NON utilizzare aria compressa o una pistola termica per velocizzare l’asciugatura. f. Quando il materiale filtrante è completamente asciutto, è possibile SIA spruzzare olio per filtri dell’aria lungo ciascuna piega, una sola volta, tenendo l’ugello a distanza dal materiale, SIA utilizzare, con cautela, una bottiglia dispenser per depositare olio lungo ciascuna piega, una volta sola: Distanza: 76 mm (3 in) g. Prima di procedere, attendere 20 minuti per consentire al materiale filtrante di assorbire l’olio. Dopo 20 minuti, ispezionare il materiale filtrante. Applicare con cautela l’olio sui punti bianchi visibili ancora restanti sul materiale filtrante. Far assorbire l’olio. | |
| 4. | Installare l’elemento del filtro dell’aria con la fascetta sul tubo di presa dell’aria fino a quando non è alloggiato nell’incavo. Serrare la fascetta attorno alla flangia dell’’elemento del filtro. Coppia: 6,2–6,8 N·m (45–55 in-lbs) Fascetta stringitubo |
PARTI DI RICAMBIO

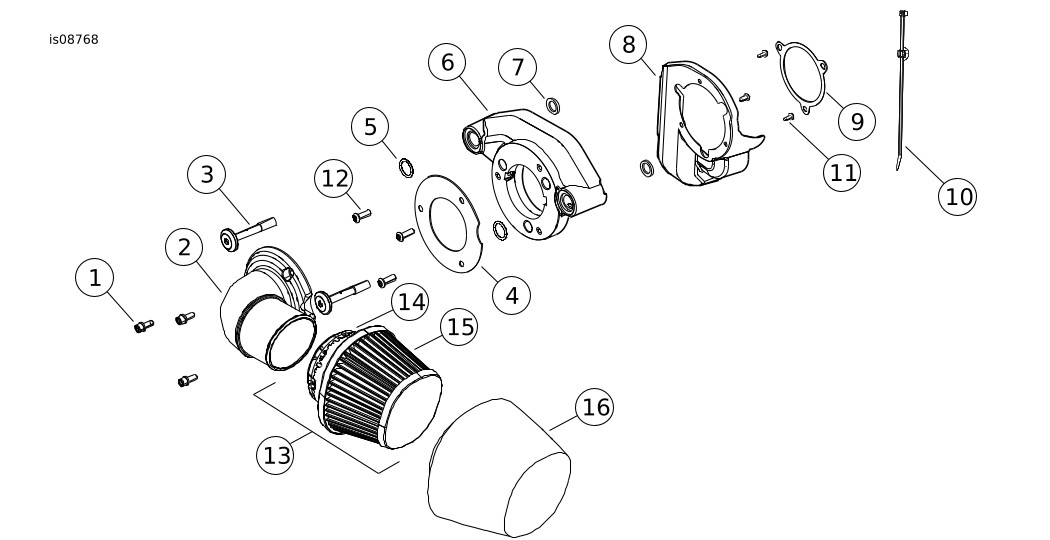

Figura 2. Parti di ricambio: Kit del filtro dell’aria per alte prestazioni Screamin’ Eagle
Tabella 1. Parti di ricambio
Articolo | Descrizione (quantità) | Part Number |
|---|---|---|
1 | Vite (3) | 10500094 |
2 | Tubo di presa dell'aria cromato | 29000194 |
Tubo di presa dell'aria nero | 29000193 | |
3 | Vite dello sfiatatoio (2) | 29400283 |
4 | Guarnizione | 29000178 |
5 | Anello di tenuta O-ring (2) | 11900040 |
6 | Piastra di appoggio, lavorata a macchina, cromata | Parte non venduta separatamente |
Piastra di appoggio, lavorata a macchina, nera | Parte non venduta separatamente | |
7 | Anello quadrato (2) | 11900042 |
8 | Coperchio per corpo della valvola a farfalla | 61300616 |
9 | Guarnizione della piastra di appoggio | 29000149 |
10 | Fascetta fermacavi, due pezzi | 12500015 |
11 | Vite, autofilettante (3) | 68042-99 |
12 | Vite a testa bombata (3) | 923 |
13 | Kit filtro dell'aria (finitura cromata), include gli elementi 14-15 | 29400275 |
Kit filtro dell'aria (finitura nera), include gli elementi 14-15 | 29400276 | |
14 | Coperchio, fascetta stringitubo | Parte non venduta separatamente |
15 | Elemento del filtro | Parte non venduta separatamente |
16 | Manica anti-pioggia, filtro dell'aria | 29400318 |
