SCREAMIN' EAGLE "HEAVY BREATHER" PERFORMANCE AIR CLEANER KIT
J054992018-07-27
概略
キット番号
29253-08C、29006-09C、28716-10A
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
このキットは、50 mm および58 mm の電子スロットルコントロールインダクションモジュールと58 mm ケーブルドライブインダクションモジュールに適合します。
注記
これらのキットは、高性能用途のみを対象にしています。 エンジンに関連した性能向上パーツは、経験豊富なライダーのみを対象にしています。
装着に必要となる追加パーツ
このキットを正しく取り付けるためにはLOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (LOCTITE 243中強度スレッドロッカーシーラント) (青) (99642-97)が必要です。ハーレーダビッドソンジャパン正規販売網店でお買い求めください。
このキットを適切に取り付けるには、breather screw (ブリーザースクリュー) (部品番号29465-08)が必要です。これは2008年以降のTouringモデルでは標準装備されています。 バイクにこれらのブリーザースクリューが装備されていない場合は、別途購入することが必要です。

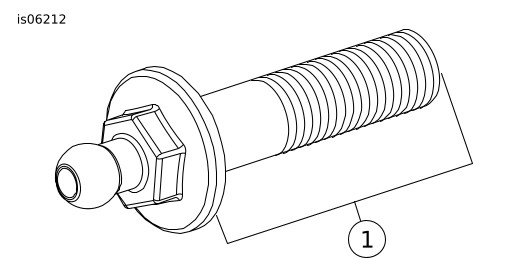

| 1 | 呼び長さ38.735 mm (1.525 inch) |
図1。 ブリーザースクリュー
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付ける際は、お持ちのモデルの車両のサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
注記
ECM のキャリブレーションについてはハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
取り付け
警告マイナス(-)バッテリーケーブルを先に取り外します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00049a)
- サービスマニュアルを参照し、説明に従ってシート、バッテリーケーブルをマイナス(-)から先に取り外します。 シート取り付け金具は全て保管します。
警告フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
標準装備(OE)エアクリーナーの取り外し

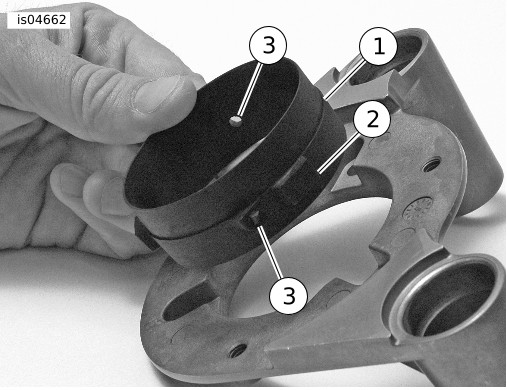

| 1 | リッジ |
| 2 | タブ(3) |
| 3 | フローホール(2) |
図2。 50 mm のアダプター

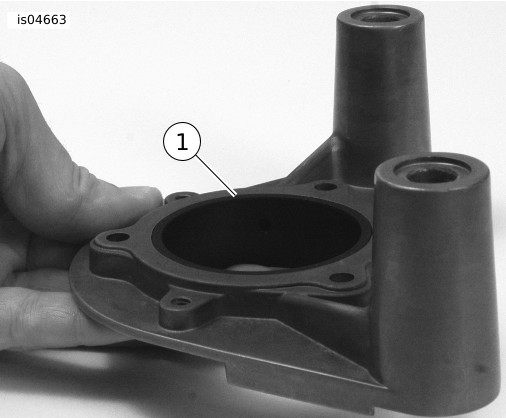

| 1 | アダプター |
図3。 バックプレートに正確に配置されたアダプター
エアクリーナーを取り付ける前に、ハーレーダビッドソン ジャパン正規販売網店にてECM(電子制御モジュール)の再調整を依頼してください。
「ヘビーブリーザー」エアクリーナーの取り付け
注記
エアクリーナーを取り扱う際は、Loctite 243 (青)をすべてのファスナーのネジ部(雄ネジ、雌ネジともに塗ります。
| 1. | インダクションモジュールのバックプレートガスケット(13)の接着面から剥離紙をはがします。 穴を揃え、ガスケットをバックプレート(2)に取り付けます。 | |
| 2. | バックプレート(2)のインダクションモジュール側に開いているブリーザースクリューホールのカウンターボアに新品のOリング(1)を取り付けます。 | |
| 3. | インダクションモジュールカバーの穴とバックプレートの穴を合わせます。 | |
| 4. | 少量のスレッドロッカーをバックプレートマウントスクリュー(5)のねじ山に塗ります。 バックプレートとインダクションモジュールカバーを通してねじを挿入した後、インダクションモジュールのネジ山と噛み合うまでスクリューを回します。 この時点ではまだ完全に締め付けません。 | |
| 5. | バックプレートにブリーザースクリュー(手順2で取り外したものか、別途購入したもの)を挿入します。 スレッドロッカーをブリーザースクリューのねじ山とシリンダーヘッドのねじ穴にたっぷり塗ってから、ねじをシリンダーヘッドに取り付けます。 この時点ではまだ完全に締め付けません。 | |
| 6. | ブリーザースクリュー2本を次のトルク値で交互に締め付けます: トルク: 13.6–16.3 N·m (120–144 in-lbs) スクリュー | |
| 7. | Oリング(3)を清潔なエンジンオイルまたは白色リチウムグリースで潤滑します。 O リングをブリーザープラグ(4)に取り付けます。 ブリーザープラグをブリーザースクリューキャビティーに押し込みます。 | |
| 8. | バックプレートマウントスクリュー3本を次のトルク値で締め付けます: トルク: 6.2–6.8 N·m (55–60 in-lbs) スクリュー | |
| 9. | 50 mmインダクションモジュールが装備されているモデル: 「図2」を参照してください。 プラスチックアダプター(図4のアイテム6)の外側半分の外側には、[This side out - 50 mm only.(こちらが外側 - 50 mm専用)]とマーキングされています。 内側半分には、3つのタブ(2)と2つのブリーザーフローホール(3)のインデックスが付けられています。 インデックスの付いている側をバックプレートに挿入し、タブとフローホールをバックプレートのフローホールに揃えます。 アダプターが完全に装着され、マーキングが見える向きに正しく配置されていることを確認します。 「図3」を参照してください。 正しく取り付けられているとき、アダプターはバックプレートのインダクションモジュール側にぴったりとくっついています。 58 mmインダクションモジュールが装備されているモデル:アダプターを廃棄します。 | |
| 10. | 標準装備 (OE)の吸気口を取り外す場合、見やすい場所に付属の警告ラベルを貼り付けてください。 次の場所に貼り付けるとよいでしょう。 a. Touring/Trikeモデル: インナープライマリーの上面、またはサイドカバー b. Softailモデル: 右側ロアフェンダー |
エアフィルターエレメントとエアチューブの取り付け
注記
このエアフィルターは、注油済みですぐに取り付けることができます。
| 11. | 外側を向いている皿穴で、マウントリング(9)をインテークチューブ上にフランジまでスライドさせます。 | |
| 12. | ガスケット(7)をフランジの反対側に配置する。 | |
| 13. | ガスケットの穴とマウントリングの穴とインテークチューブ(8)フランジのノッチに整列させます。 | |
| 14. | 少量のスレッドロッカーを3つのフラットヘッドスクリュー(10)のねじ山に塗ります。 | |
| 15. | インテークチューブ、マウントリング、およびガスケットをエアクリーナーバックプレートに固定し、スクリューを次のトルク値で締め付けます: トルク: 6.2–6.8 N·m (55–60 in-lbs) スクリュー | |
| 16. | パッケージ(11)からエアフィルターエレメントとバンドクランプを除去します。 取り外しまたは再配置できるように、必要に応じてバンドクランプを緩める。 | |
| 17. | 注記 雨天時に、注油されたエアフィルターが露出した状態で走行することは推奨しません。 トルク: 3.4–4.5 N·m (30–40 in-lbs) バンドクランプ | |
| 18. | エアフィルターエレメントにレインソック(12)を取り付けます。 | |
| 警告 プラス(+)側のバッテリーケーブルを先に接続します。 マイナス(-)ケーブルを接続した状態でプラス(+)ケーブルがアースに接触すると、火花が発生してバッテリーが爆発し、死亡や重傷を負う原因になることがあります。 (00068a) | ||
| 19. | サービスマニュアルを参照して、所定の指示に従い、バッテリーケーブルをプラス(+)のケーブルから先に接続して、シートを取り付けます。 |
警告シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
エアフィルターエレメントのメンテナンス
| 1. | エアフィルターエレメントを8,000 km(5,000マイル)毎、または埃の多い状況ではより頻繁に点検します。 注記 表示以外の洗浄、乾燥、給油方法または製品を使用するとフィルターが損傷し、メーカーの保証が無効となります。 K&N® Air Filter Cleaner (K&N エアフィルタークリーナー) は、ハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。単品(0.95 L/1 qtスプレーボトル、部品番号99883-88T)またはFilter Care Service Kit (フィルターケアサービスキット) (99850-92T)の一部として0.35 L/12 fl oz スプレーボトルがあります。 K&N Air Filter Oil (K&N エアフィルターオイル)もハーレーダビッドソン ジャパン正規販売網店でお買い求めいただけます。単品(347 g/12.25 ozエアゾール缶、99882-88T)またはFilter Care Service Kit (フィルターケアサービスキット)の一部として184 g/6.5 ozエアゾール缶があります。 エアフィルターにオイルを塗り過ぎないでください。 注油しすぎると、エンジンやエンジンの特定の構成部品が適切に動作しなくなることがあります。 注油後20分経ってもフィルターメディアからオイルが漏れるか滴り落ちている場合は、オイルフィルターエレメントを再度清掃します。 | |
| 2. | エレメントの清掃方法: a. エアフィルターエレメントアッセンブリーをエアチューブに保持しているホースクランプを緩めます。 エレメントをエアチューブから分離します。 b. 乾いた泥を取り除くためにエレメントを軽く叩き、柔らかい毛ブラシで軽くブラシを掛けます。 c. エアフィルタークリーナーをコットンフィルターにスプレーし、10分間そのままにするか、コットンフィルターをエアフィルタークリーナーの浅いパンに巻いて浸します。 すぐに取り外し、10分間浸します。 d. 低圧の水道水でフィルターメディアをすすぎ落とします(清潔な側から汚れている側へ)。 e. すすぎ落とした後、余分な水分を振り落とし、フィルターメディアを空気乾燥させます。 圧縮空気またはヒートガンでスピード乾燥しないでください。 f. フィルターメディアが完全に乾いたら、エアフィルターオイルを各プリーツに1回だけスプレーするか(スプレーノズルはフィルターから約76 mm (3インチ)離す)、またはスクイーズボトルを慎重に使って各プリーツに1回だけオイルを付着させます。 次の工程に進む前に、20分間フィルターメディアにオイルを吸収させます。20分経過後、フィルターを点検し、オイルをフィルターの残りの白い部分に慎重に付着させ、吸収させます。 | |
| 3. | 約16 mm (5/8 in.)のインテークチューブにエアフィルターエレメントを取り付けます。 フィルターエレメントエンドキャップのロゴが直立していることを確認します。 フィルターエレメントフランジの周りのクランプを次のトルク値で締め付けます: トルク: 3.4–4.5 N·m (30–40 in-lbs) バンドクランプ |
交換用パーツ

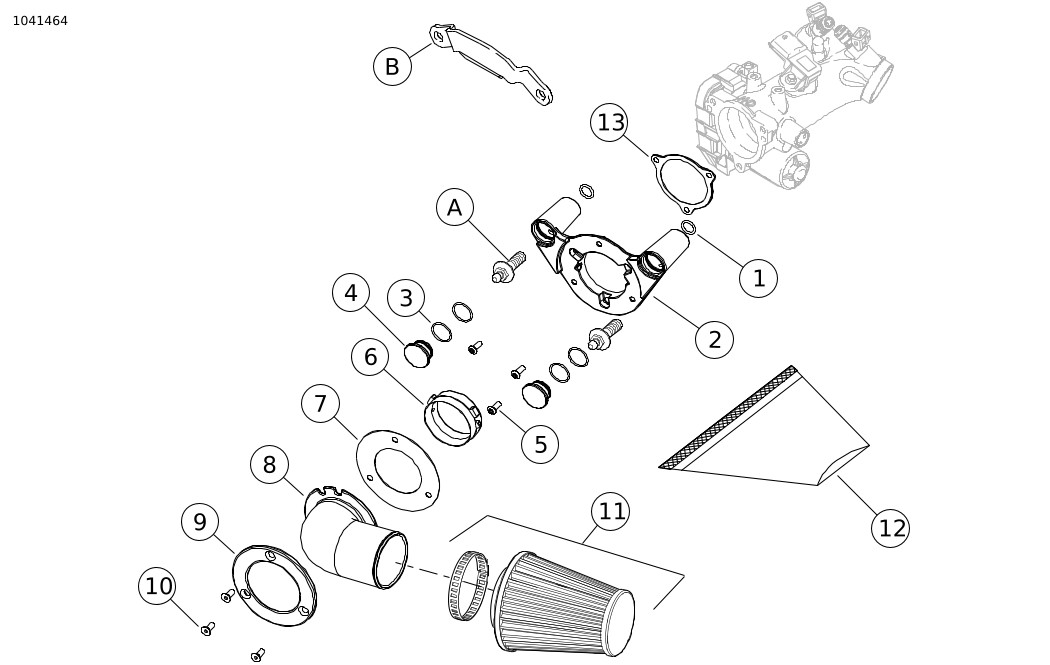

図4。 交換用パーツ: Screamin' Eagle "Heavy Breather - Elite"パフォーマンスエアクリーナーキット
表1。 交換用パーツ表
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | Oリング(2) | 11292 |
2 | バックプレート、機械加工、クローム | 29896-08 |
バックプレート、機械加工、ブラック | 28887-09 | |
3 | O リング、ブリーザープラグ(4) | 10925 |
4 | プラグ(2) | 29830-05A |
5 | スクリュー、ボタンヘッド(3) | 926 |
6 | アダプター、58 ～ 50 mm | 29395-08A |
7 | ガスケット | 29780-08A |
8 | インテークチューブ、クローム | 29739-08 |
インテークチューブ、黒 | 28818-09 | |
9 | マウントリング、クローム | 29826-08A |
マウントリング、黒 | 29069-09 | |
10 | スクリュー、フラットヘッド(3) | 2986 |
11 | エアクリーナーフィルターキット エアクリーナーフィルターキット、コンパクト(キット28716-10A) | 29702-08B 28714-10 |
12 | レインソック、エアフィルター レインソック、小型エアフィルター(キット28716-10A) | 29493-05A 28715-10 |
13 | ガスケット、バックプレート | 29241-08 |
キットには含まれない本文中記載のアイテム: | ||
A | 標準装備のブリーザースクリュー(2) (紛失している場合は別途購入) | 29465-08 |
B | インダクションモジュールブラケット(取り外して破棄します) | |
