SCREAMIN’ EAGLE EXTREME BILLET VENTILATOR HOCHLEISTUNGS-LUFTFILTERSATZ
J058262018-07-27
ALLGEMEINES
Satz-Nummer
29400167 , 29400168
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Einbauanforderungen
Zum korrekten Einbau dieses Satzes muss ein Digital Technician™ von einem im Werk ausgebildeten Mechaniker bei einem Harley-Davidson-Händler verwendet werden.
Für diesen Satz muss LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97) und Luftfilterreiniger/Entfetter (H-D-Teile-Nr. 99883-88T ) verwendet werden, die beide bei einem Harley-Davidson-Händler erhältlich sind.
WARNUNG
Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Es ist bei einem Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 3 und Tabelle 1.
HINWEIS
Dieser Screamin' Eagle Ventilator Hochleistungs-Luftfilter ist nur für Hochleistungsanwendungen vorgesehen. Dieser motorbezogene Hochleistungssatz ist bei schadstoffgeregelten Kraftfahrzeugen für den Verkauf oder den Einsatz in Kalifornien zugelassen. Motorbezogene Hochleistungskomponenten sind NUR FÜR ERFAHRENE FAHRER vorgesehen.
Der in diesem Satz enthaltene Luftfilter ist dafür ausgelegt, ausschließlich mit diesem Satz verwendet zu werden. Alle anderen Kombinationen von Komponenten gelten als nicht zulässig für den Straßenverkehr.
AUSBAU
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten zuerst die Hauptsicherung ausbauen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00251b)
  1. Hauptsicherung entfernen. Siehe Werkstatthandbuch.
  2. Den vorhandenen Luftfilter ausbauen. Siehe Werkstatthandbuch. Teile entsorgen.
  3. Siehe Abbildung 3. Halterung der Ansaugeinheit (A) entfernen und entsorgen.
INSTALLATION
Einbau des Luftfiltergehäuses
WARNUNG
Nur die mitgelieferte Luftfilterabdeckung verwenden. Wenn eine andere Luftfilterabdeckung verwendet wird, kann der Luftfiltereinsatz versagen und sich von der Luftfilterabdeckung lösen. Das könnte den Fahrer ablenken und zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00596b)
HINWEIS
Bei der Wartung des Luftfilters LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97) auf die Gewindegänge aller Befestigungsteile auftragen.
1. Die Schutzfolie von der Klebstoffseite der Dichtung (10) abziehen. Die Klebstoffseite der Dichtung behutsam auf der Grundplatte ansetzen und auf die abstandsgleichen Schraubenlöcher ausrichten. Die Dichtung fest andrücken.
2. Siehe Abbildung 3. Die beiden Entlüftungsschrauben (8) durch die Grundplatte des Luftfilters (7) einsetzen. Die Schutzfolie von den beiden Luftansaugschlauchdichtungen (6) abziehen. Auf der Ansaugeinheitsseite der Grundplatte einbauen.
3. Gewindesicherungsmittel auf die Gewindegänge der Entlüftungsschrauben und die zugehörigen Bohrungen im Zylinderkopf auftragen. Hintere Abdeckung über der Grundplatte positionieren.
4. Die Schrauben in den Zylinderkopf drehen aber noch nicht fest anziehen.
5. Die Luftfilter-Befestigungsbolzen (1) ganz durch die Grundplatte (8) eindrehen, bis die Schraubengewinde in die Ansaugeinheit eingreifen. Befestigungsteile locker lassen.
6. Die drei Luftfilterbolzen anziehen. Festziehen.
Drehmoment: 6,2–6,8 N·m (55–60 in-lbs) Sechskantschraube
7. Die zwei Entlüftungsschrauben abwechselnd anziehen. Festziehen.
Drehmoment: 13,6–16,3 N·m (120–144 in-lbs) Sechskantschraube
8. Die Adapterplatten-Baugruppe (2) mit Halbrundkopf-Innensechskantschrauben (Gewindesicherungsmittel aufgetragen) an den Befestigungsbolzen (1) befestigen. Festziehen.
Drehmoment: 4,1–6,8 N·m (55–60 in-lbs)
9. Entlüftungsschrauben an (9) zu Entlüftungsbolzen (8) anbringen.
10. Beim Ausbau des Originalausstattung (Original)-Einlasses müssen Sie den mitgelieferten Warnaufkleber in einem klar und deutlich sichtbaren Bereich anbringen. Wir empfehlen, den Aufkleber an der folgenden Stelle zu befestigen:
a. Softail: rechtes unteres Schutzblech
b. Dyna: rechte untere Schwinge.
Luftfiltereinsatz und Abdeckung einbauen
HINWEIS
Beim Einbau der Luftfilterabdeckung muss LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLAU) (99642-97) auf alle Luftfilterabdeckungsschrauben aufgetragen werden.
1. Siehe Abbildung 3. Den Luftfiltereinsatz (3) mit drei Halbrundkopf-Innensechskantschrauben (5) an der Adapterplattenbaugruppe (2) sichern. Festziehen.
Drehmoment: 6,2–6,8 N·m (55–60 in-lbs) Halbrundkopfschraube
2. Die Schutzfolie von der Klebstoffseite des Bar & Shield-Emblems (11) abziehen. Die Klebstoffseite des Emblems behutsam an der vorderen Abdeckung (4) ansetzen. Das Emblem fest andrücken.
3. Drahtgaze (14) und Zwischenplatte (15) an der vorderen Abdeckung befestigen.
4. Gewindesicherungsmittel auf alle Abdeckungsschrauben (13) und zugehörigen Gewindebohrungen in der hinteren Abdeckung (16) auftragen.
5. Siehe Abbildung 1. Die vordere Abdeckplatte mit den mitgelieferten 1/4-20x2,5 in-Innensechskantschrauben mit Drahtgaze und Drahtgaze-Zwischenplatte befestigen. SHCS-Schrauben im Lieferumfang enthalten. Die sechs Befestigungsteile in Wechselfolge über Kreuz anziehen, bis sie alle handfest sind. Danach alle Schrauben in der gleichen Reihenfolge um eine halbe Umdrehung (180 Grad) weiter anziehen. Das verhindert, dass der Einsatz gequetscht wird. Nach Bedarf um eine weitere Viertelumdrehung (90 Grad) - aber nicht mehr - anziehen.
Abbildung 1. Anzugsreihenfolge für Befestigungsteile
HINWEIS
Mit einem Motorrad mit einem freiliegenden Luftfiltereinsatz bei Regen zu fahren, IST NICHT EMPFEHLENSWERT.
  • Beim Parken kann Wasser in den Motor gelangen.
  • Während der Fahrt kann so viel Wasser angesaugt werden, dass Motorfehlzündungen auftreten.
Unter diesen Bedingungen die Regenhülle (12) über den Luftfiltereinsatz stülpen.
Endgültiger Zusammenbau
  1. Die Hauptsicherung einbauen. Siehe Werkstatthandbuch.
ECM-Neukalibrierung
HINWEIS
Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b)
Die neue ECM-Kalibrierung vom Harley-Davidson-Händler mit dem Digital Technician™ herunterladen lassen.
WARTUNG
Wartung des Luftfiltereinsatzes
HINWEIS
Bei der Wartung des Luftfilters Gewindesicherungsmittel auf die Gewindegänge aller Befestigungsteile auftragen.
  1. Den Luftfilter entfernen und den Filtereinsatz alle 8.000 Km (5.000 mi) oder bei staubigen Bedingungen häufiger überprüfen.
    2. HINWEIS
    Der Einsatz von Reinigungs-, Trocknungs- oder Schmiermethoden oder Produkten, die hier nicht aufgeführt sind, beschädigt den Filter und macht die Herstellergarantie nichtig
    K&N®-Luftfilterreiniger ist von einem Harley-Davidson-Händler, entweder einzeln (0,95-L-Sprühflasche [1 qt], 99883-88T ) oder als 0,35-L-Sprühflasche (12 fl-oz) als Bestandteil des Filterpflegesatzes ( 99850-92T ) erhältlich.
    K&N-Luftfilteröl ist auch bei einem Harley-Davidson-Händler entweder einzeln (Aerosoldose mit 347 g [12,25 oz], 99882-88T ) oder in einer Aerosoldose mit 184 g (6,5 oz) als Bestandteil des Filterpflegesatzes erhältlich.
    DEN LUFTFILTER NICHT ZU STARK ÖLEN. Durch zu starkes Ölen kann die Leistung von Motor und/oder bestimmten Motorkomponenten beeinträchtigt werden. Falls Öl noch 20 Minuten nach dem Ölen aus dem Filtermedium abläuft oder tropft, muss der Filtereinsatz nochmals gereinigt und geölt werden.
  2. Zum Reinigen des Luftfiltereinsatzes:
    1. Die Schrauben der vorderen Abdeckungsbaugruppe (13) entfernen.
    2. Die Luftfiltereinsatzschrauben (5) entfernen. Element (3) zum Reinigen entfernen.
    3. Den Einsatz klopfen, um losen Schmutz zu entfernen, anschließend mit einer weichen Borstenbürste behutsam bürsten.
    4. Luftfilterreiniger großzügig auf das Baumwolle-Filtermedium sprühen und zehn Minuten einwirken lassen, ODER das Baumwolle-Filtermedium in einer seichten Wanne mit Luftfilterreiniger rollen oder einweichen lassen. Sofort herausnehmen und zehn Minuten lang einwirken lassen.
    5. Das Filtermaterial mit Leitungswasser (geringer Druck) spülen (Fließrichtung von sauberer zu verschmutzter Seite).
    6. Nach dem Spülen überschüssiges Wasser abschütteln und das Filtermedium an der Luft trocknen lassen. KEINE Druckluft oder Heißluftpistole zur Beschleunigung des Trocknungsvorgangs benutzen.
    7. Nachdem das Filtermaterial komplett trocken ist, ENTWEDER Luftfilteröl entlang der einzelnen Falten einmal aufsprühen; dabei die Düse etwa 76 mm (3 in) vom Filtermaterial entfernt halten ODER mit einer quetschbaren Flasche Öl entlang jeder Falte nur einmal auftragen. Das Öl für 20 Minuten vom Filtermaterial absorbieren lassen, bevor fortgefahren wird. Nach zwanzig Minuten das Filtermaterial prüfen. Falls noch weiße Stellen auf dem Filtermaterial sichtbar sind, an diesen Stellen behutsam Öl auftragen. und einziehen lassen.
  3. Den Luftfiltereinsatz und die Abdeckungen einbauen.
1Luftfilterreiniger/Entfetter-Lösung
2Filterfalten
3Den Filtereinsatz in der Lösung entlang des Umfangs rollen
Abbildung 2. Reinigung des Filtereinsatzes
Ersatzteile

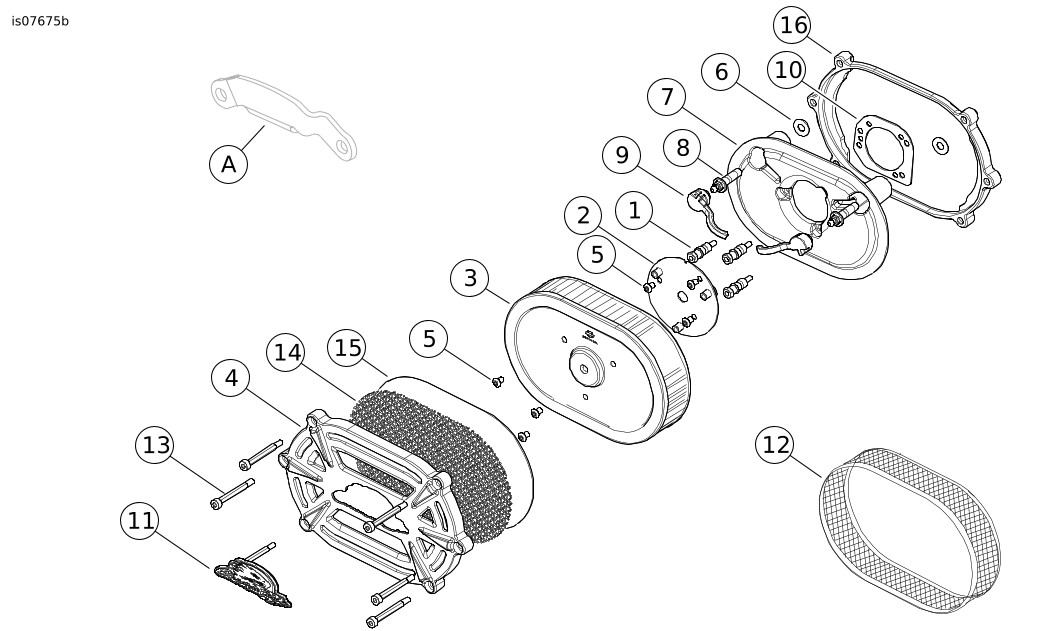

Abbildung 3. Ersatzteile, Screamin’ Eagle Extreme Billet Ventilator Hochleistungs-Luftfiltersatz
Tabelle 1. Ersatzteiltabelle
Teil
Beschreibung (Menge)
Teilenummer
1
Befestigungsbolzen (3)
8250
2
Adapterplatte-Baugruppe
28101-10
3
Luftfiltereinsatz
29400022A
4
Vordere Abdeckung, Luftfilter
Nicht einzeln erhältlich
5
Halbrundkopf-Innensechskantschraube (6)
3938
6
Luftansaugschlauch-Dichtung (2)
11934A
7
Luftfiltergrundplatte
28723-10
8
Entlüftungsschraube (2)
29465-08A
9
Entlüftungsstopfen (2)
29557-05
10
Dichtung, Vergaser/EFI
29583-01A
11
Einsatz der Luftfilterabdeckung
14100604
12
Regenhülle
29400177
13
Schraube (6)
10200259
14
Drahtgaze
Nicht einzeln erhältlich
15
Zwischenplatte
Nicht einzeln erhältlich
16
Hintere Abdeckung, Luftfilter
Nicht einzeln erhältlich
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
A
Halterung der Ansaugeinheit (entfernen und entsorgen)
