ערכת פרימיום של דגל ארה"ב
J066972019-01-15
כללי
מספר ערכה
61400617
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
דגלים אינם מיועדים לשימוש בכביש מהיר. המבנה של דגלים אלה לא יחזיק מעמד במהירויות רוח הקיימות בכבישים מהירים. דגלים אלה מיועדים לשימוש במצעדים ובתהלוכות בלבד.
התקנה
הערה
ערכה זו מתאימה רק למדפי מטען מצינורות בקוטר 1/2".
| 1. | הסר את הציפוי מחומר ההדבקה בגב רצועות הגומי (2) והדבק אותן לפני השטח המעוגלים של החבקים העליון והתחתון (3,4). | |
| 2. | הצב את החבקים העליון והתחתון (3,4) במיקום המבוקש על מדף המטען. | |
| 3. | אבטח את החבקים (3,4) באמצעות ברגים (5). הדק. מומנט: 4,3–6,1 N·m (3,2–4,5 ft-lbs) | |
| 4. | התקן את הדגל (1) בצד התחתון של התורן (6) (כפי שמוצג). | |
| 5. | באמצעות מפתח ברגים, החזק את האזור השטוח (A) של התורן (6), ובו-זמנית הדק את התורן (6) בחבק העליון (4). |
הערה
ודא שהדגל אינו מסתיר מחזירי אור, אורות או את לוחית הרישוי לאחר ההתקנה.
חלקי שירות

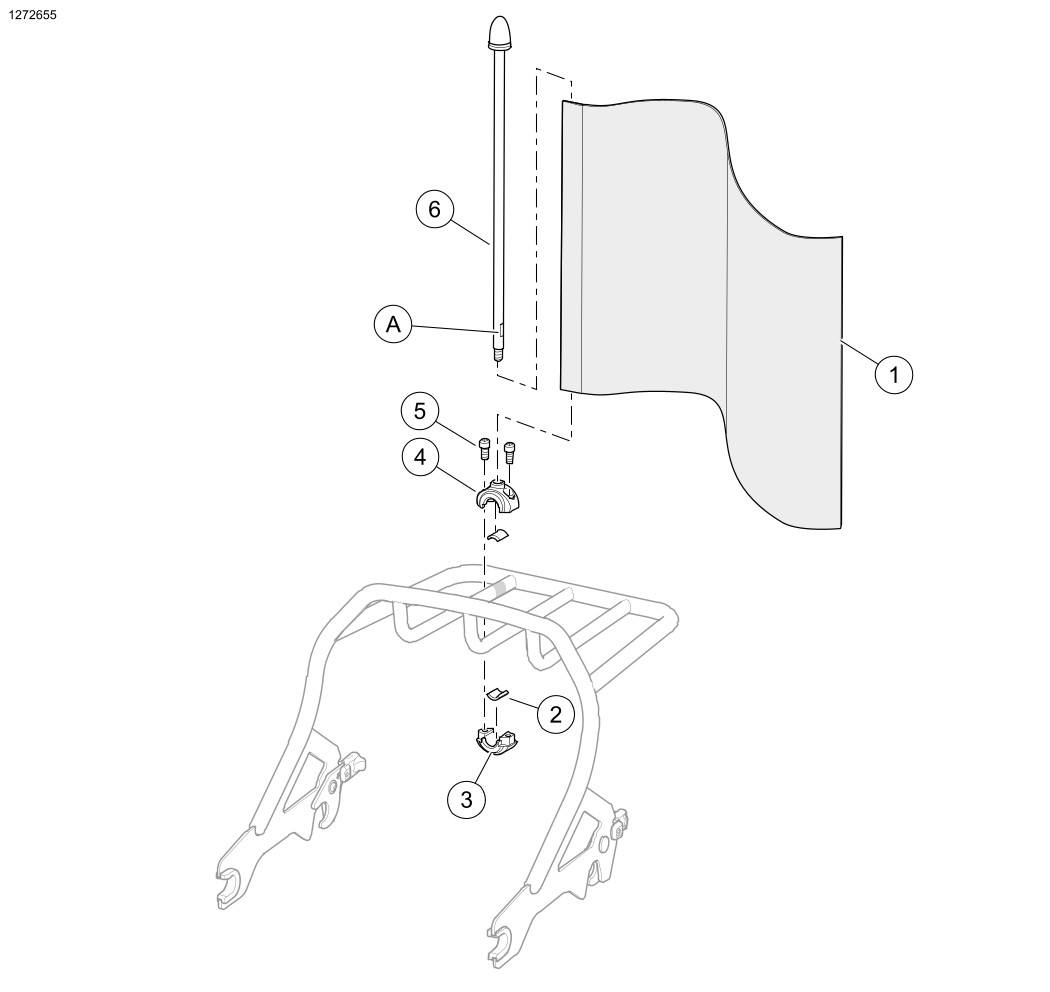

תרשים 1. ערכת פרימיום של דגל ארה"ב
טבלה 1. תכולת הערכה
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | דגל | 94625-98 |
2 | רצועה (2) | לא נמכר בנפרד |
3 | חבק תחתון | לא נמכר בנפרד |
4 | חבק עליון | לא נמכר בנפרד |
5 | בורג (2) | 10200840 |
6 | תורן | לא נמכר בנפרד |
A | אזור אחיזה שטוח |
