Trim tal-Apparat tat-Tindif tal-Arja- Bolt Ċentrali
J065342019-01-15
ĠENERALI
Numri tal-Kits
61400455, 61300792, 61301005
Mudelli
Għal informazzjoni dwar l-installazzjoni tal-mudell, ara l-katalgu tal-bejgħ P&A jew is-sezzjoni tal-Parts u l-Aċċessorji fuq www.harley-davidson.com (Ingliż biss).
Ħtiġiet tal-installazzjoni
Installazzjoni kif suppost ta' dan il-kit teħtieġ LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) .
INSTALLAZZJONI
  1. B'attenzjoni neħħi u armi l-inserzjoni adeżiva eżistenti billi taħdem madwar l-perimetru tal-inserzjoni u bil-mod terfa’ ’l fuq ix-xifer tan-naħa ta’ fuq.
  2. B’attenzjoni neħħi l-adeżiv qadim bi spirti minerali.
  3. Naddaf il-wiċċ tal-muntaġġ bl-alkoħol żnaturat u srievet tal-karti nodfa. Tużax ċraret jew biċċiet tad-drapp.
  4. Ara Figura 1 . Applika LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE) (99642-97) mal-vit u għaqqad il-cover il-ġdida.
  5. Issikka l-vit għal 5,6–7,3 N·m (50–65 in-lbs) .

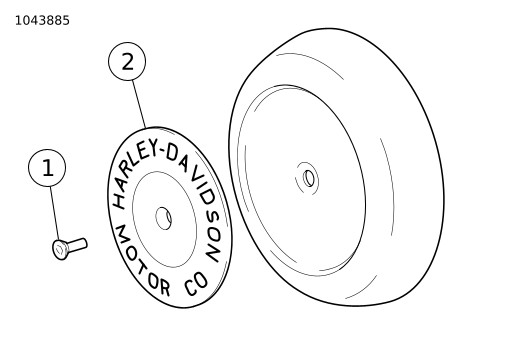

Figura 1. L-Għatu tal-Bolt Ċentrali
Tabella 1. Parts tas-Service: Docking Hardware Kit
Item
Deskrizzjoni (Kwantità)
In-Numru tal-Part
1
Hex Socket Screw (1) (Kit 61300792) (Vit b’socket eżagonali)
3670
Vit 5/16-18 (1) (Kit 61400455)
10200615
Hex socket screw, Iswed (1) (KIT 61301005)
10200788
2
Trim tal-Apparat tat-Tindif tal-Arja
Mhux mibjugħa separatament
