MILWAUKEE-EIGHT SCREAMIN' EAGLE EXTREME VENTILATOR LUFTRENARSATS

J066402019-01-15

ALLMÄNT

Satsnummer

29400396, 29400397

Modeller

Om du vill ha information om modellapplikationer kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).

Installationskrav

För korrekt montering av den här satsen krävs ECM-kalibrering. Kontakta din Harley-Davidson-återförsäljare för att få ytterligare information.

Den här satsen kräver separat köp av luftrenare/avfettare (99883-88T) som kan köpas hos Harley-Davidson-återförsäljare.

Den här satsen kräver separat köp av LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

ANMÄRKNING

Detta instruktionsblad hänvisar till information från servicehandboken. Det krävs en verkstadshandbok för din motorcykelmodell när denna installation ska utföras. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.

Satsinnehåll

Se Figur 2 och Tabell 1.

ANMÄRKNING

Screamin' Eagle Ventilator Elite Performance Air Cleaner är endast avsedd för högprestandaanvändning. Den här motorrelaterade prestandadelen är tillåten för försäljning och användning i Kalifornien på uttsläppsreglerade motorfordon. Motorrelaterade prestandadelar är endast avsedda FÖR ERFARNA FÖRARE.

FÖRBERED

VARNING

För att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)

VARNING

När du utför service på bränslesystemet ska du inte röka eller tillåta öppen låga eller gnistor i närheten. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00330a)

Ta bort huvudsäkringen. Se verkstadshandboken.

TA BORT

1.	Ta bort Originalutrustning (OE)-luftrenaren. Se verkstadshandboken.
2.	Figur 1 Ta bort och kassera induktionsmodulens stödfäste.

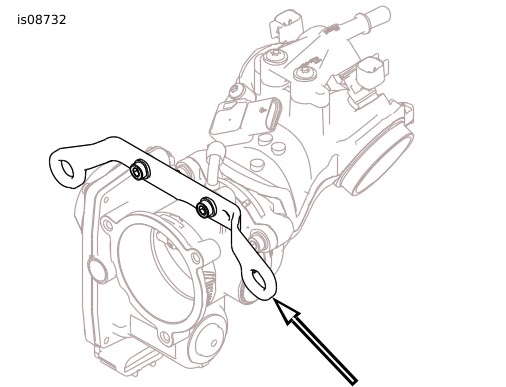

Figur 1. Ta bort induktionsmodulens stödfäste

INSTALLERA

Montering av luftrenare

ANMÄRKNING

När du utför service på luftrenaren ska du applicera LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) på gängorna på alla fästdetaljer.

1.	Se Figur 2. Installera packningen (6). a. Dra av skyddsremsan från packningen (6). b. Vänd den självhäftande sidan mot stödplattan (5) och passa in efter de jämnt fördelade skruvhålen och sätt försiktigt dit packningen. c. Tryck fast packningen på plats.
2.	För in OE avluftarskruvar (A) genom stödplattan.
3.	Applicera gänglåsare på avluftarskruvens gängor och de tillhörande gängade hålen i topplocket.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97)
4.	Montera avluftarskruvarna (A) i topplocket, men dra inte åt.
5.	Sätt i luftrenarskruvarna (2) hela vägen genom stödplattan (5) tills skruvgängorna hålls fast i induktionsmodulen. Dra inte åt helt.
6.	Dra åt de två avluftarskruvarna (A) växelvis. Åtdragning: 29,8–32,5 N·m (22–24 ft-lbs)
7.	Dra åt luftrenarskruvarna (2). Åtdragning: 6,2–6,8 N·m (55–60 in-lbs)
8.	Montera avluftarrören (3, 4) på avluftarskruvens nippel och ribborna i stödplattan.

Montering av luftrenarinsats och kåpa

Se Figur 2. Montera luftfilterinsatsen (1) och den separata kåpsatsen 61300993 (krom) eller 61300994 (svart).

KLART

1.	Om du tar bort originalinsuget måste du fästa den medföljande varningsetiketten (7) på ett synligt område. Vi rekommenderar att du fäster dekalen på följande: a. Touring/Trike: Höger batterikåpa eller inre primär. b. Softail: Höger styrhuvudgjutning.
2.	Sätt tillbaka huvudsäkringen. Se verkstadshandboken.

ECM-omkalibrering

OBS!

Du måste omkalibrera ECM när du monterar den här satsen. Om du inte omkalibrerar ECM korrekt kan det leda till allvarliga skador på motorn. (00399b)

UNDERHÅLL

ANMÄRKNING

När du utför service på luftrenaren ska du applicera LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) på gängorna på alla fästdetaljer.

1.	Avlägsna luftrenarkåpans skruvar och filterinsats.
2.	Inledande rengöring. a. Knacka på filterinsatsen för att få bort lös smuts. b. Borsta försiktigt med en mjuk borste.
3.	Applicera filterrengöringsmedel på ett av följande sätt. a. Spraya på rikligt med luftfilterrengöringsmedel över bomullsfiltermediet. b. Rulla bomullsfiltermediet i en låg panna och där det får ligga i luftfilterrengöringsmedel. Ta bort omedelbart.
4.	Låt filterrengöringsmedlet verka i tio minuter.
5.	Skölj av filterinsatsen från den rena sidan till den smutsiga med kranvatten under lågt tryck.
6.	ANMÄRKNING ANVÄND INTE tryckluft eller värmepistol för att påskynda torkningen. Skaka bort allt överflödigt vatten och låt filterinsatsen lufttorka efter sköljningen.
7.	När filterinsatsen är helt torr, olja in filtret på ett av följande sätt. a. Spruta luftfilteroljan längs varje veck en gång och håll munstycket ca 8 cm (3 in) från mediet. b. Använd en klämflaska och lägg på olja längs varje veck en gång.
8.	Låt oljan absorberas i filterinsatsen i 20 minuter innan du går vidare. Efter 20 minuter inspekterar du filterinsatsen.
9.	Applicera noggrant olja på eventuella kvarvarande synliga vita fläckar på filterinsatsen. Låt oljan absorberas.

Reservdelar

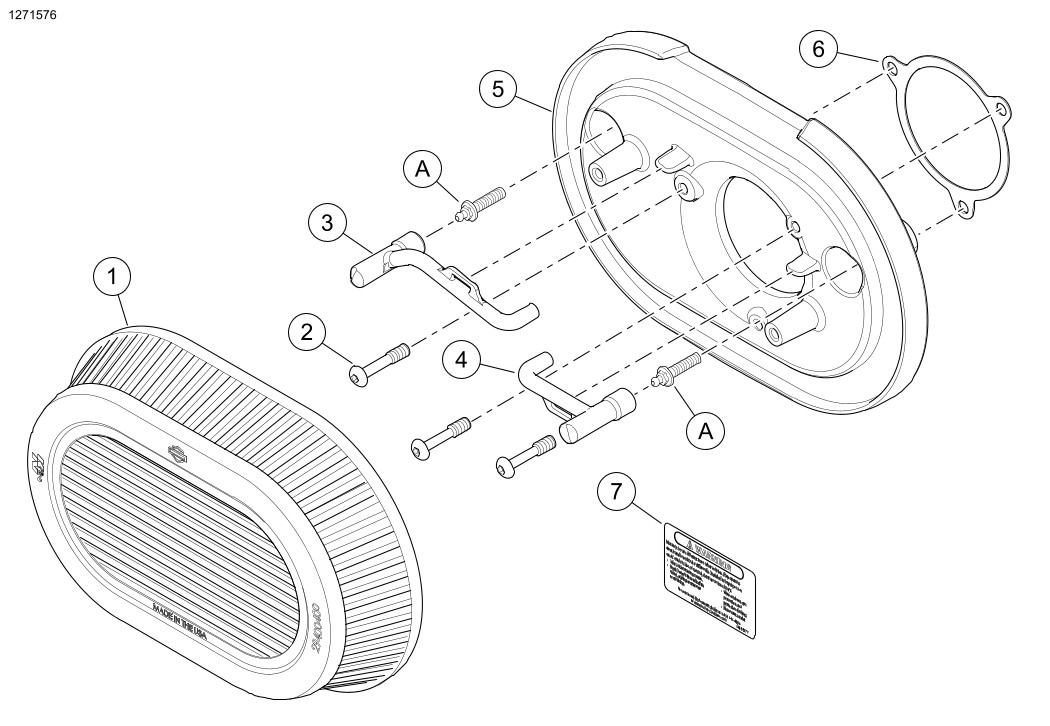

Figur 2. Reservdelar: Milwaukee-Eight Screamin' Eagle Ventilator luftrenarsats

Tabell 1. Tabell över reservdelar

Objekt	Beskrivning (antal)	Artikelnr
1	Insats, luftfilter	29400400
2	Skruv, insexskruv, runt huvud, lock (3)	869
3	Luftningsledning, bak	29400337
4	Luftningsledning, fram	29400336
5	29400396: Stödplatta, krom	29000198
5	29400397: Stödplatta, svart	29000148
6	Packning, spjällhus	29000149
7	29400396: Varningsetikett	28012-09
7	29400397: Varningsetikett	14000377
Artiklar som nämns i texten men som inte ingår i satsen:
A	OE avluftarskruv (2)
