SIDOMONTERAD FÄSTSATS FÖR REGISTRERINGSSKYLT
J067612019-08-20
ALLMÄNT
Satsnummer
60972-10A
Modeller
Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Detta instruktionsblad avser information i verkstadshandboken. En verkstadshandbok för den årsmodell av motorcykel som du har behövs för att kunna utföra installationen. Denna finns hos en Harley-Davidson-återförsäljare.
FÖRBEREDELSE
ANMÄRKNING
För fordon som är utrustade med säkerhetssiren:
- 2007 och senare: Se till att handsfree-kodnyckeln finns i närheten. Vrid tändningslåset till tändningsläget (IGNITION).
- 2006 och tidigare: Inaktivera larmet med kodnyckeln.
VARNINGFör att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)
| 1. | Ta bort huvudsäkringen. Se verkstadshandboken. |
TA BORT
| 1. | Avlägsna den befintliga registreringsskylten. | |
| 2. | Avlägsna fästet från bakskärmen, om det är mittmonterat. | |
| 3. | Se Figur 4 . Avlägsna fästskruvarna till ramskenans skydd och muttern till blinkern från vänster sida av motorcykeln. Avlägsna ramskenans skydd (B). | |
| 4. | Avlägsna den vänstra blinkern i enlighet med anvisningarna i servicehandboken. Avlägsna den befintliga fästbulten. | |
| 5. | Om det finns ett sidomonterat originalfäste för registreringsskylt, avlägsnas detta från stänkskärmen genom att borra ut nitarna. |
INSTALLERA
| 1. | Se Figur 1 . Sätt i skyddet (1) till stänkskärmshålet och fäst det i stänkskärmen med tryckmuttrarna (2). |

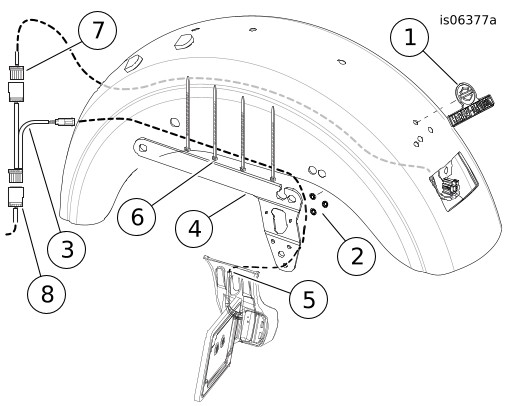

Figur 1. Kabeldragning och stänkskärmshål | ||||||||||||||||
| 2. | Montera i fästbulten (17) till vänster blinker och själva blinkern på ramskenans skydd (B) enligt anvisningarna i servicehandboken. | |||||||||||||||||
| 3. | Se Figur 4 . Installera lampan (9) på fästet (11) till registreringsskylten med hjälp av skruvarna (8). | |||||||||||||||||
| 4. | Montera fästkonsolen (3). a. Placera fästkonsolen (3) mellan stänkskärmen och ramskenan (A). b. Vid behov placerar du fästkonsolen till sidoreflexen (säljs separat) inuti stänkskärmen. Montera sidoreflexen (säljs separat) på reflexfästet. c. Montera ramskenans skydd (B), brickorna (C) och de nya skruvarna (4, 5) från satsen löst i fronten med hjälp av den längre skruven. | |||||||||||||||||
| 5. | Se Figur 1 . Fäst registreringsskyltslampan. a. Dra ledningarna till registreringsskyltslampan genom hålet i fästkonsolen. b. Dra ledningarna till registreringsskyltslampan mellan fästkonsolen (4) och fästet (5) för registreringsskylten. c. Dra kablaget längs undersidan av fästkonsolen (4). d. Använd fyra buntband (6) för att fästa ledningarna i fästkonsolen. e. Ursprungligt registreringsskyltsfäste med lampa: Anslut den nya registreringsskyltslampans ledning till dess kontakt på motorcykelkablaget. 2014 och senare: Använd satsens kablage (3) som adapter och låt den extra kontakten vara lös. f. Kontakt finns inte på motorcykelkablaget: Anslut kablage (3) med rätt storlek från satsen till bakskärmskontakterna (7, 8) för baklyktorna. Anslut lampans ledning till kablaget. | |||||||||||||||||
| 6. | Se Figur 4 . Montera registreringsskyltens fäste (11) på fästkonsolen med långa skruvar (7). Dra åt. Åtdragning: 10,8–13,5 N·m (96–119 in-lbs) TORX-skruv | |||||||||||||||||
| 7. | Montera fästskruvarna (6) genom konsolen in i fästet. | |||||||||||||||||
| 8. | Dra åt skruvarna till ramskenans skydd. Åtdragning: 13,6–19 N·m (120–168 in-lbs) Skruvar till ramskenans skydd | |||||||||||||||||
| 9. | Fäst de svarta skumkuddarna på den bakåtvända ytan av registreringsskyltens fäste (11). | |||||||||||||||||
| 10. | Fäst fyrkantiga bitar av genomskinlig tejp på insidan ramskyddet (14) vid hörnen. | |||||||||||||||||
| 11. | Placera registreringsskylten på dess fäste (11) och montera ramskyddet (14) med hjälp av ställskruvarna (10). |
KLART
| 1. | Sätt tillbaka huvudsäkringen. Se verkstadshandboken. | |||||||||||
| VARNING När en sadel monterats måste du försöka lyfta upp den för att se till att den är korrekt monterad. Om sadeln sitter löst kan den flytta sig under färd och därmed orsaka en olycka, vilket kan leda till dödsfall eller allvarliga personskador. (00070b) | ||||||||||||
| 2. | Montera sadeln. Se verkstadshandboken. | |||||||||||
| VARNING Federal Motor Vehicle Safety Standard (FMVSS, amerikansk föreskrift) 108 kräver att motorcyklar är utrustade med reflexer baktill och på sidan. Säkerställ att reflexerna baktill och på sidan är korrekt monterade. Om inte andra trafikanter kan se dig tydligt kan det resultera i dödsfall eller allvarliga personskador. (00336b) | ||||||||||||
| 3. | Endast för modeller med mittmonterade originalskyltar: Rengör bakskärmsområdet under baklyktan med en blandning av 50 till 70 procent isopropylalkohol och 30 till 50 procent destillerat vatten. Låt torka helt. |

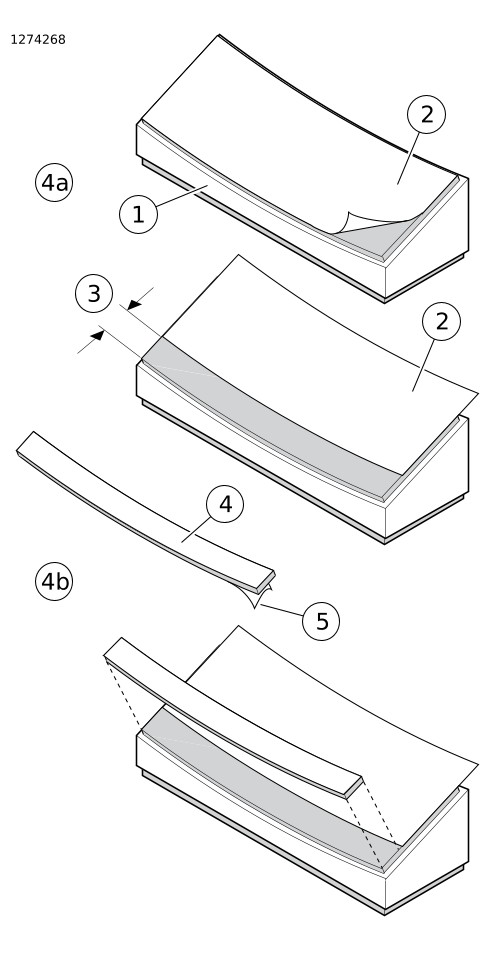

Figur 2. Installera självhäftande distanselement på reflexen (endast modeller med fäste i mitten) | ||||||||||
| 4. | Se Figur 2 . Det självhäftande distanselementet (4) måste fästas på baksidan av reflexen för att placera reflexen i den vinkel som ger optimal synlighet. a. Ta av skyddet (2) från den självhäftande ytan på reflexenheten (1). Flytta skyddet för att exponera de nedersta 7 mm med självhäftande yta (3). b. Ta av det gula skyddet (5) från det självhäftande distanselementet (4). Placera distanselementet noggrant på reflexenhetens exponerade självhäftande yta och tryck det bestämt på plats. | |||||||||||
| 5. | Innan du tar bort reflexenhetens självhäftande baksida ska reflexen placering testas på stänkskärmen. Den ska sitta i mitten i vänster-höger-led, så att reflexens yta är parallell med ytan av baklyktans lins. a. Mät och gör en lätt markering av mittlinjen av bakreflexens svarta bas, baklyktans lins och bakskärmen nedanför baklyktan med vaxpenna eller vattenbaserad märkpenna. b. Använd en rätskiva för att hitta en plats på stänkskärmen så som anges i vyn i Figur 3 för din motorcykelmodell. Följ inte stänkskärmens krökning, utan mät rakt nedåt. Gör en horisontell markering på stänkskärmen på denna plats. c. Placera reflexen på bakskärmen, med toppen av den svarta basen vid det horisontella märket. Kontrollera att reflexens yta är parallell med ytan av baklyktans lins, och justera reflexens position en aning upp eller ned för att få dem parallella. Markera reflexens sista position på stänkskärmen. d. Ta bort de markeringar som inte behövs från stänkskärmen och reflexens bas, och tvätta bort eventuell smuts eller fett från stänkskärmen i området där reflexen ska fästas. | |||||||||||
| 6. | Fäst reflexen. a. Ta av skyddet från den självhäftande baksidan av reflexenheten (och distanselementet om sådant är installerat). b. Placera noggrant reflexen på bakskärmen och tryck den bestämt på plats. c. Håll reflexen på plats med ett stadigt tryck i minst fem minuter för att få den att fästa ordentligt. |
ANMÄRKNING
Låt det gå MINST 24 timmar efter att du har fäst reflektorn innan du utsätter området för kraftig tvätt, stark vattenbesprutning eller extrema väderförhållanden.
Limvidhäftningen ökar till maximal styrka efter cirka 72 timmar vid normal rumstemperatur.

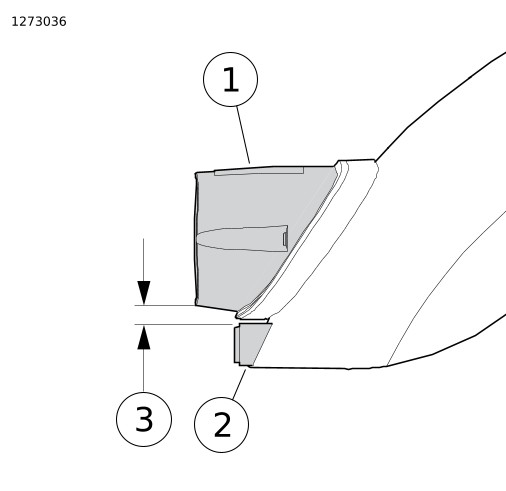

| 1 | Bak-/bromslampans lins |
| 2 | Reflexenhet |
| 3 | Vertikal mått 0,375 tum. (9,5 mm) |
Figur 3. Reflexfäste
RESERVDELAR

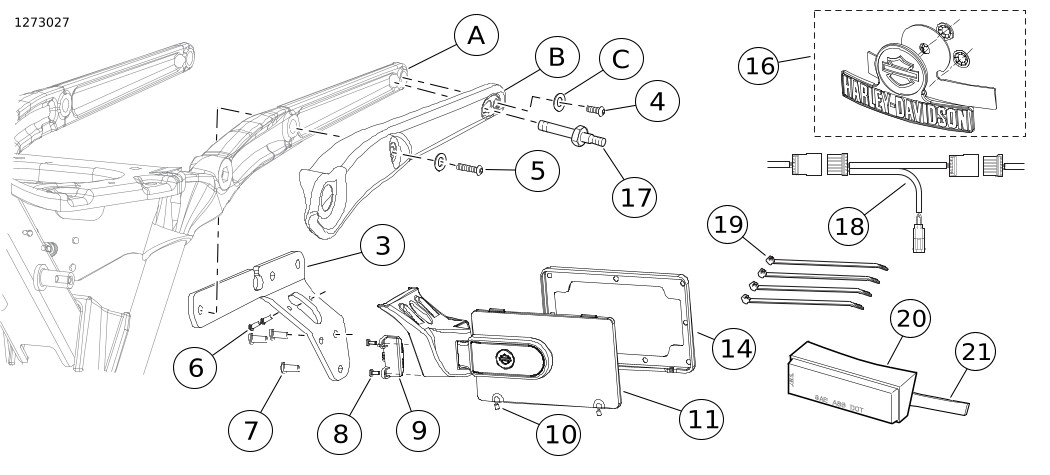

Figur 4. Reservdelar: Sidomonterad fästsats för registreringsskylt
Tabell 1. Reservdelar
Komponent | Beskrivning (antal) | Artikelnummer |
|---|---|---|
3 | XL-fästkonsol | Säljs ej separat |
4 | Skruv, TORX ® runt huvud, 5/16-18 x 1-3/8 tum lång | Säljs ej separat |
5 | Skruv, TORX runt huvud, 5/16-18 x 1-7/8 tum lång | Säljs ej separat |
6 | Skruv, TORX runt huvud, #8-32 x 1/2 tum lång, med låsyta (2) | 8679 |
7 | Skruv, insexhuvud, 1/4-20 x 5/8 tum lång (3) | 924 |
8 | Skruv, TORX välvt huvud, #8-32 x 3/8 tum lång (2) | 2480 |
9 | Belysning, registreringsskylt | 68183-07 |
10 | Ställskruv | Säljs ej separat |
11 | Fästanordning till registreringsskylt | Säljs ej separat |
14 | Skydd, registreringsskyltsram | Säljs ej separat |
16 | Skydd till stänkskärmshål, H-D Bar & Shield | 60311-10 |
17 | Bult, blinkerfäste | 5531 |
18 | Kablage, registreringsskyltslampa | Säljs ej separat |
19 | Buntband (4) | 10006 |
20 | Reflektor | 59365-07 |
21 | Fästtejp | Säljs ej separat |
Skumkudde (5) (visas inte) | Säljs ej separat | |
Fyrkantig tejpbit, genomskinlig (4) (visas inte) | Säljs ej separat | |
Komponenter som nämns i texten men som inte ingår i satsen: | ||
A | Ramskena | |
B | Ramskenans skydd | |
C | Bricka (2) | |
