Vybavení stroje
SYSTÉM ZABEZPEČENÍ
SADY SYSTÉMU ZABEZPEČENÍ
J040822022-05-26
Důvod k revizi
Změny čísla dílu a sady.
OBECNÉ INFORMACE
Číslo sady
68200-07A, 68207-07A, 69721-07, 69722-07, 91684-08A, 41000021G, 41000043G, 41000086F, 41000087F
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Další požadované díly
Modely FL Touring vybavené postranním vozíkem TLE/ TLE Ultra vyžadují dodatečnou montáž sady spínače úhlu sklonu (88115-03), kterou lze zakoupit samostatně. Obraťte se na prodejce Harley-Davidson.
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce a na informace uvedené v příručce elektrické diagnostiky. Tato instalace vyžaduje servisní příručku a příručku elektrické diagnostiky, které jsou k dispozici u prodejce Harley-Davidson.
Obsah sady
VAROVÁNÍ
Obsahuje knoflíkovou nebo mincovní baterii. Spolknutí je nebezpečné a může způsobit smrt nebo vážné poranění. (13807a)
Viz Ilustrace 1 a Tabulka 1.
MONTÁŽ
  1. Odstraňte původní (OE) modul směrových světel (TSM) nebo řídící jednotku elektroniky (BCM) podle pokynů v servisní příručce.
  2. Nainstalujte na postranní vozíky spínač úhlu sklonu (BAS).
  3. Namontujte nový modul směrových světel / modul zabezpečení (TSSM) (7), bezkontaktní modul zabezpečení (HFSM) (1) nebo BCM (9, 11, 12) z této sady podle pokynů uvedených v servisní příručce. Pomocí softwaru Digital Technician nakonfigurujte TSSM, HFSM nebo BCM Triku nebo postranního vozíku na „postranní vozík povolen“.
  4. Nainstalujte anténu bezkontaktního modulu zabezpečení (HFSM) a držák antény (6), je-li to zapotřebí, podle pokynů v servisní příručce.
VAROVÁNÍ
Než vyjedete s motocyklem, ujistěte se, že všechna světla a ovladače fungují správně. Špatná viditelnost jezdce může způsobit vážné poranění nebo smrt. (00316a)
SPUŠTĚNÍ
  1. O aktivaci bezkontaktního elektronického klíče TSSM, HFSM nebo BCM požádejte prodejce Harley-Davidson.
    2. POZNÁMKA
    Bezkontaktní elektronický klíč TSSM lze aktivovat podle postupu v příručce elektrické diagnostiky.
KONFIGURACE TRIKU A POSTRANNÍHO VOZÍKU (POUZE MODELY FL TOURING)
VAROVÁNÍ
Pro jízdu s postranním vozíkem (sidecar) jsou vhodné pouze modely Touring. Obraťte se na prodejce Harley-Davidson. Používání jiných modelů může způsobit vážné poranění nebo dokonce smrt. (00040a)
POZNÁMKA
Modely FL Touring vybavené postranním vozíkem TLE/TLE-Ultra vyžadují instalace senzoru úhlu náklonu (88115-03). Jestliže senzor úhlu náklonu nenainstalujete a nenakonfigurujete, může dojít ke smrti nebo vážnému zranění.
Konfigurace systému zabezpečení postranního vozíku nebo Triku vyžaduje použití softwaru Digital Technician. Kompletní pokyny vám poskytne prodejce Harley-Davidson nebo je naleznete v servisní příručce postranního vozíku nebo Triku.
V případě motocyklů vybavených postranním vozíkem je nutné opětovně nakonfigurovat systém zabezpečení z výchozího nastavení samostatného motocyklu na nastavení postranního vozíku.
  • Pokud je postranní vozík později z motocyklu odebrán, systém zabezpečení musí být znovu nakonfigurován z nastavení postranního vozíku na nastavení samostatného motocyklu. Postranní vozíky a Triky musí mít vždy namontován senzor úhlu náklonu.
  • Pokud k motocyklu namontujete postranní vozík, je nutné opětovně nakonfigurovat systém zabezpečení z nastavení samostatného motocyklu na nastavení postranního vozíku. Dále je nutné nainstalovat sadu senzoru úhlu náklonu.
SERVISNÍ DÍLY

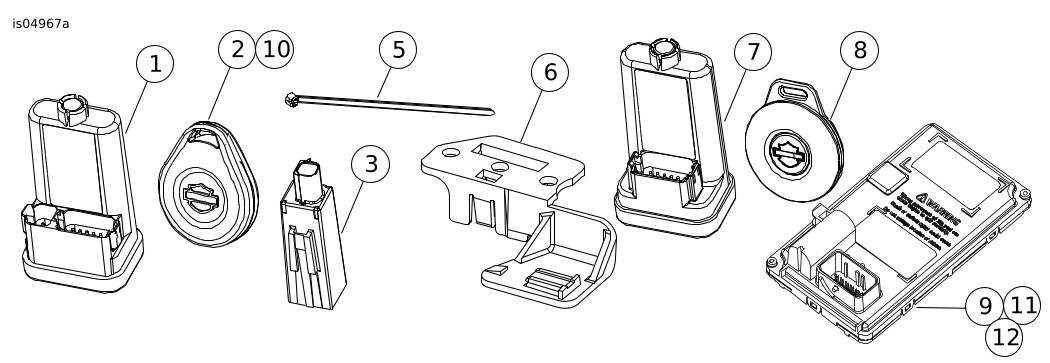

Ilustrace 1. Servisní díly: Sady systému zabezpečení
Tabulka 1. Sady systému zabezpečení
Sada
Položka
Popis (množství)
Číslo dílu
Sada 68200-07A
1
Modul, systém zabezpečení
68924-07
2
Bezkontaktní elektronický klíč chytrého systému zabezpečení
68926-07
3
Modul antény
68956-07
4
Propojovací kabelový svazek antény (není zobrazen)
70617-07
5
Upevňovací páska (2)
10065
Sada 68207-07A
1
Modul, systém zabezpečení
68925-07
2
Bezkontaktní elektronický klíč chytrého systému zabezpečení
68926-07
3
Modul antény
68956-07
4
Propojovací kabelový svazek antény (není zobrazen)
70617-07
6
Držák antény
70401-07
Sada 91684-08A
1
Modul, systém zabezpečení
69976-08
2
Bezkontaktní elektronický klíč chytrého systému zabezpečení
68926-07
3
Modul antény
68956-07
4
Propojovací kabelový svazek antény (není zobrazen)
70617-07
Sada 69721-07
7
Modul, systém zabezpečení
68922-07
8
Bezkontaktní elektronický klíč chytrého systému zabezpečení
68939-00
Sada 69722-07
7
Modul, systém zabezpečení
68923-07
8
Bezkontaktní elektronický klíč chytrého systému zabezpečení
68939-00
Sada 41000021G
2
Bezkontaktní elektronický klíč chytrého systému zabezpečení
90300111
3
Modul antény
68956-07
9
Řídicí jednotka elektroniky
41000349F
Sada 41000043G
3
Modul antény
68956-07
10
Bezkontaktní elektronický klíč chytrého systému zabezpečení
90300112
11
Řídicí jednotka elektroniky
41000350F
Sada 41000086F
3
Modul antény
68956-07
2
Bezkontaktní elektronický klíč chytrého systému zabezpečení
90300112
12
Řídicí jednotka elektroniky
41000342F
Sada 41000087F
3
Modul antény
68956-07
2
Bezkontaktní elektronický klíč chytrého systému zabezpečení
90300111
12
Řídicí jednotka elektroniky
41000341F
