Výbava stroja
SYSTÉM ZABEZPEČENIA
SÚPRAVY SYSTÉMU ZABEZPEČENIA
J040822022-05-26
Dôvod pre revíziu
Zmena čísla dielu a súpravy.
VŠEOBECNÉ INFORMÁCIE
Číslo súpravy
68200-07A, 68207-07A, 69721-07, 69722-07, 91684-08A, 41000021G, 41000043G, 41000086F, 41000087F
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu náhradných dielov a príslušenstva alebo v časti venovanej náhradným dielom a príslušenstvu na stránke www.harley-davidson.com (iba v angličtine).
Ďalšie požadované diely
Modely FL Touring vybavené postranným vozíkom TLE/ TLE Ultra vyžadujú dodatočnú montáž súpravy prepínača uhla náklonu (88115-03), ktorý je k dispozícii pre samostatné zakúpenie. Navštívte predajcu motocyklov Harley-Davidson.
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke a v príručke diagnostiky elektrickej sústavy. Na túto montáž je potrebná servisná príručka a príručka diagnostiky elektrickej sústavy, ktoré sú k dispozícii u predajcu motocyklov Harley-Davidson.
Obsah súpravy
VÝSTRAHA
Obsahuje okrúhlu alebo plochú batériu. Nebezpečné pri požití môže mať za následok smrť alebo vážne zranenie. (13807a)
Pozrite Obrázok 1 a Tabuľka 1.
MONTÁŽ
  1. Odstráňte modul smerových svetiel (TSM) pôvodného vybavenia (OE) alebo ovládací modul tela motocykla (BCM) podľa pokynov v servisnej príručke.
  2. Namontujte snímač uhla náklonu (BAS) na vozidlá s postranným vozíkom.
  3. Nainštalujte nový modul smerových svetiel/zabezpečenia (TSSM) (7), modul zabezpečenia hands-free (HFSM) (1) alebo BCM (9, 11, 12) z tejto súpravy podľa pokynov uvedených v servisnej príručke. Nakonfigurujte Trike alebo postranný vozík TSSM, HFSM alebo BCM na „Side Car Enabled“ (postranný vozík aktivovaný), pomocou softvéru Digital Technician.
  4. Nainštalujte anténu modulu zabezpečenia hands-free (HFSM) a upevnenie antény (6). Podľa potreby sa riaďte inštrukciami servisnej príručky.
VÝSTRAHA
Pred jazdou na motocykli skontrolujte, či všetky svetlá a spínače fungujú správne. Zlá viditeľnosť vodiča môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00316a)
OVLÁDANIE
  1. Pre aktiváciu bezkontaktného elektrického kľúča na TSSM, HFSM alebo BCM navštívte predajcu Harley-Davidson.
    2. POZNÁMKA
    Pre aktiváciu bezkontaktného elektrického kľúča TSSM si pozrite postup uvedený v príručke diagnostiky elektrickej sústavy.
KONFIGURÁCIA TRIKE A POSTRANNÉHO VOZÍKA (IBA MODELY FL TOURING)
VÝSTRAHA
Na jazdu s postranným vozíkom sú vhodné iba motocykle Harley-Davidson Touring. Obráťte sa na predajcu Harley-Davidson. Používanie iných modelov ako Touring na jazdu s postranným vozíkom môže spôsobiť smrť alebo ťažké zranenie. (00040a)
POZNÁMKA
Modely FL Touring vybavené prívesným vozíkom TLE/TLE-Ultra vyžadujú inštaláciu snímača uhla náklonu (88115-03). Nevykonanie inštalácie a konfigurácie snímača uhla náklonu môže mať za následok usmrtenie alebo vážne zranenie.
Konfigurácia systému zabezpečenia modelu Trike a postranného vozíka vyžaduje použitie softvéru Digital Technician. Pre kompletné informácie kontaktujte vášho predajcu Harley-Davidson alebo servisnú príručku modelu Trike alebo postranného vozíka.
Na vozidlách, ktoré sú vybavené postranným vozíkom, systém zabezpečenia musí byť rekonfigurovaný z automatického nastavenia pre samostatné vozidlo na nastavenie s postranným vozíkom.
  • Ak je neskôr postranný vozík odpojený, systém zabezpečenia musí byť rekonfigurovaný z nastavenia s postranným vozíkom na nastavenie pre samostatné vozidlo. Postranné vozíky a modely Trike musia mať vždy nainštalovaný snímač uhla náklonu.
  • Ak je postranný vozík neskôr pripojený k vozidlu, systém zabezpečenia musí byť rekonfigurovaný z nastavenia pre samostatné vozidlo na nastavenie s postranným vozíkom a bude vyžadovať inštaláciu súpravy snímača uhla náklonu.
SERVISNÉ DIELY

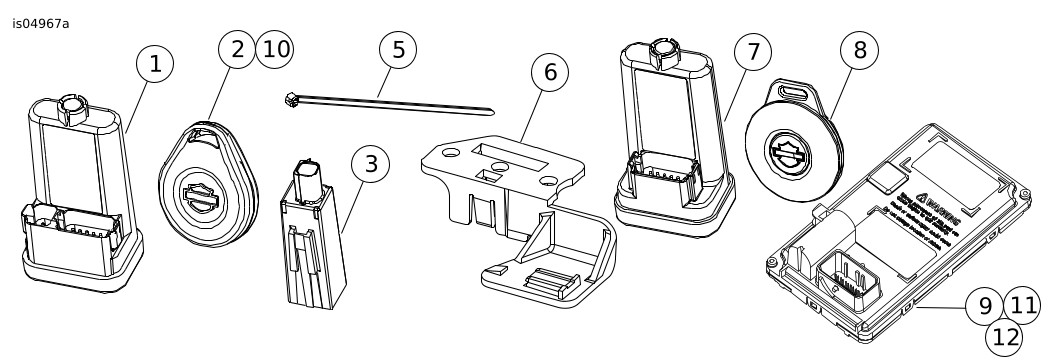

Obrázok 1. Servisné diely: Súpravy systému zabezpečenia
Tabuľka 1. Súpravy systému zabezpečenia
Súprava
Položka
Opis (množstvo)
Číslo dielu
Súprava 68200-07A
1
Modul, systém zabezpečenia
68924-07
2
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
68926-07
3
Modul antény
68956-07
4
Zväzok káblov prepojky antény (nie je zobrazený)
70617-07
5
Viazací pásik (2)
10065
Súprava 68207-07A
1
Modul, systém zabezpečenia
68925-07
2
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
68926-07
3
Modul antény
68956-07
4
Zväzok káblov prepojky antény (nie je zobrazený)
70617-07
6
Upevnenie antény
70401-07
Súprava 91684-08A
1
Modul, systém zabezpečenia
69976-08
2
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
68926-07
3
Modul antény
68956-07
4
Zväzok káblov prepojky antény (nie je zobrazený)
70617-07
Súprava 69721-07
7
Modul, systém zabezpečenia
68922-07
8
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
68939-00
Súprava 69722-07
7
Modul, systém zabezpečenia
68923-07
8
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
68939-00
Súprava 41000021G
2
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
90300111
3
Modul antény
68956-07
9
ovládací modul tela motocykla
41000349F
Súprava 41000043G
3
Modul antény
68956-07
10
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
90300112
11
ovládací modul tela motocykla
41000350F
Súprava 41000086F
3
Modul antény
68956-07
2
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
90300112
12
ovládací modul tela motocykla
41000342F
Súprava 41000087F
3
Modul antény
68956-07
2
Bezkontaktný elektronický kľúč inteligentného systému zabezpečenia
90300111
12
ovládací modul tela motocykla
41000341F
