Maskinmontering
STÖLDSKYDDSSYSTEM
SÄKERHETSSYSTEMSATSER
J040822022-05-26
Orsak till revideringen
Ändringar i sats- och artikelnummer.
ALLMÄNT
Satsnummer
68200-07A, 68207-07A, 69721-07, 69722-07, 91684-08A, 41000021G, 41000043G, 41000086F, 41000087F
Modeller
Om du vill ha information om modellapplikationer kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Ytterligare delar som behövs
FL Touring-modeller som är utrustade med en TLE/TLE Ultra sidovagn kräver även installation av en sats med lutningsvinkelkopplare (88115-03) som finns att köpa separat. Kontakta en Harley-Davidson-återförsäljare.
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i servicehandboken och diagnosticeringshandboken för elsystemet. Installationen kräver en servicehandbok och en diagnosticeringshandbok för elsystemet, som finns hos Harley-Davidsons återförsäljare.
Satsinnehåll
VARNING
Innehåller knapp- eller myntcellsbatteri. Det kan leda till dödsfall eller allvarliga skador om produkten sväljs. (13807a)
Se Figur 1 och Tabell 1.
MONTERING
  1. Avlägsna den ursprungliga blinkermodulen (TSM) eller karosskontrollmodulen (BCM) genom att följa instruktionerna i servicehandboken.
  2. Installera lutningsvinkelsensorn (BAS) på fordon med sidovagn.
  3. Installera den nya blinker-/säkerhetsmodulen (TSSM) (7), hands free-säkerhetsmodulen (HFSM) (1) eller BCM (9, 11, 12) från denna sats genom att följa instruktionerna i servicehandboken. Konfigurera din Trikes eller sidovagns TSSM, HFSM eller BCM till ”sidovagn aktiverad” med hjälp av Digital Technician.
  4. Installera hands free-säkerhetsmodulens (HFSM) antenn och antennfästet (6) vid behov, med hjälp av instruktionerna i servicehandboken.
VARNING
Se till att all belysning och alla kontakter fungerar ordentligt innan du kör motorcykeln. Om du inte syns bra i trafiken kan det resultera i dödsfall eller allvarliga personskador. (00316a)
AKTIVERING
  1. Besök en Harley-Davidson-återförsäljare för att aktivera nyckelbrickan till TSSM, HFSM eller BCM.
    2. ANMÄRKNING
    Du kan aktivera TSSM-brickan genom att följa proceduren i diagnosticeringshandboken för elsystemet.
TRIKE- OCH SIDOVAGNSKONFIGURERING (ENDAST FL TOURING-MODELLER)
VARNING
Endast Touring Harley-Davidson-motorcyklar är lämpliga för användning av sidovagn. Rådfråga en Harley-Davidson-återförsäljare. Om andra motorcyklar än Touring-modeller används med sidovagnar kan det leda till dödsfall eller allvarliga personskador. (00040a)
ANMÄRKNING
FL Touring-modeller utrustade med TLE/TLE-Ultra sidovagn kräver installation av en lutningsvinkelsensor (88115-03). Underlåtenhet att installera och konfigurera en lutningsvinkelsensor kan medföra dödsfall eller allvarliga personskador.
Sidovagn- och Trike-konfigureringen av säkerhetssystemet kräver att man använder Digital Technician. Kontakta din Harley-Davidson-återförsäljare eller läs i servicehandboken till din sidovagn eller Trike för fullständig information.
På fordon utrustade med sidovagn måste säkerhetssystemet konfigureras om från standardinställningen för enskilt fordon till sidovagnsinställning.
  • Om sidovagnen senare tas bort från fordonet måste säkerhetssystemet konfigureras om från sidovagnsinställningen till inställningen för enskilt fordon. Sidovagnar och Trikes måste alltid ha lutningsvinkelsensorn installerad.
  • Om en sidovagn kopplas till fordonet vid ett senare tillfälle måste säkerhetssystemet konfigureras om från inställningen för enskilt fordon till sidovagnsinställning, och en lutningsvinkelkopplare kommer att behöva installeras .
RESERVDELAR

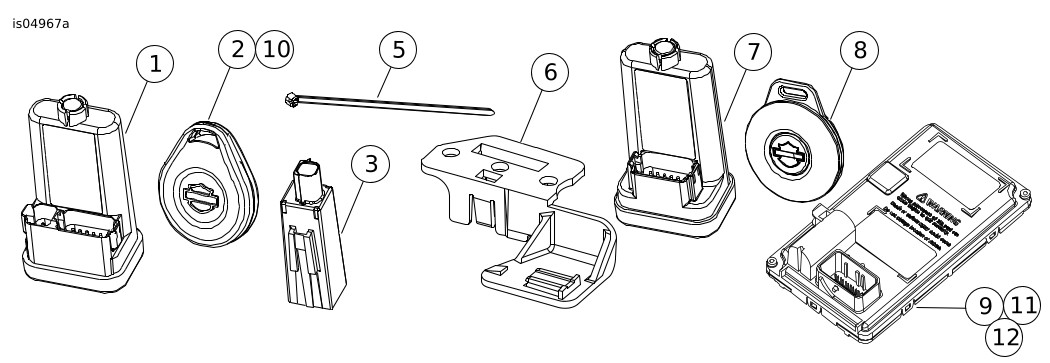

Figur 1. Reservdelar: Säkerhetssystemsatser
Tabell 1. Säkerhetssystemsatser
Sats
Komponent
Beskrivning (antal)
Artikelnummer
Sats 68200-07A
1
Modul, säkerhetssystem
68924-07
2
Nyckelbricka till smart säkerhetssystem
68926-07
3
Antennmodul
68956-07
4
Anslutningskablage till antenn (visas ej)
70617-07
5
Buntband (2)
10065
Sats 68207-07A
1
Modul, säkerhetssystem
68925-07
2
Nyckelbricka till smart säkerhetssystem
68926-07
3
Antennmodul
68956-07
4
Anslutningskablage till antenn (visas ej)
70617-07
6
Antennfäste
70401-07
Sats 91684-08A
1
Modul, säkerhetssystem
69976-08
2
Nyckelbricka till smart säkerhetssystem
68926-07
3
Antennmodul
68956-07
4
Anslutningskablage till antenn (visas ej)
70617-07
Sats 69721-07
7
Modul, säkerhetssystem
68922-07
8
Nyckelbricka till smart säkerhetssystem
68939-00
Sats 69722-07
7
Modul, säkerhetssystem
68923-07
8
Nyckelbricka till smart säkerhetssystem
68939-00
Sats 41000021G
2
Nyckelbricka till smart säkerhetssystem
90300111
3
Antennmodul
68956-07
9
BCM-modul
41000349F
Kit 41000043G
3
Antennmodul
68956-07
10
Nyckelbricka till smart säkerhetssystem
90300112
11
BCM-modul
41000350F
Sats 41000086F
3
Antennmodul
68956-07
2
Nyckelbricka till smart säkerhetssystem
90300112
12
BCM-modul
41000342F
Sats 41000087F
3
Antennmodul
68956-07
2
Nyckelbricka till smart säkerhetssystem
90300111
12
BCM-modul
41000341F
