ערכות תיקי אוכף נתיקים
J063822022-03-10
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
90201513A, 90201552A, 90201555A, 90201561A, 90201644A, 90201645A | משקפי בטיחות, מפתח מומנט |   |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

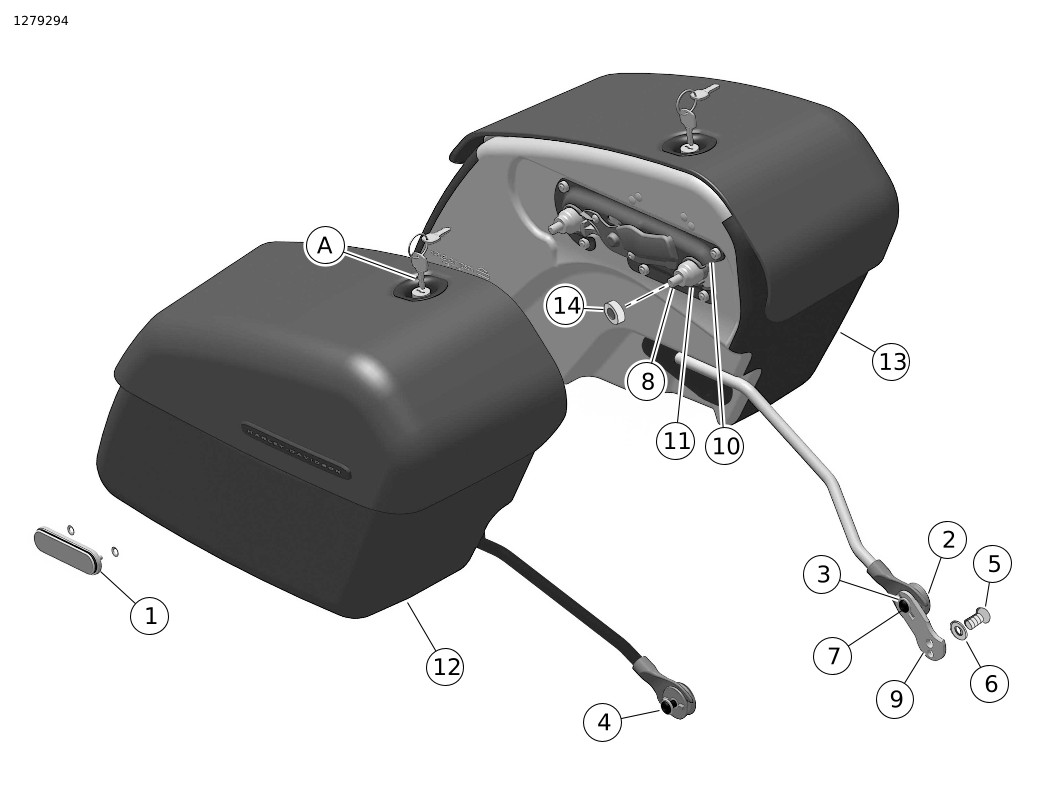

איור 1. תכולת הערכה: ערכות של תיקי אוכף נתיקים
טבלה 2. תכולת הערכה
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 2 | ערכת רפלקטור | 59480-04A | 6,8–10,16 N·m (60–90 in-lbs) |
| 2 | 2 | נקודת עיגון, תחתונה | 90201524 | |
| 3 | 1 | בורג, שקע משושה ראש כפתור | 3540 | 6,8–10,2 N·m (60–90 in-lbs) |
| 4 | 1 | בורג, שקע משושה ראש כפתור | 4016 | 6,8–10,2 N·m (60–90 in-lbs) |
| 5 | 1 | בורג, שקע משושה ראש כפתור | 4097 | 47,5–61 N·m (35–45 ft-lbs) |
| 6 | 1 | דיסקית מרווח, רגילה | 6701 | |
| 7 | 2 | דיסקית מרווח, רגילה | 6702 | |
| 8 | 4 | בורג, ראש TORX ("טורקס") | 10200045 | 28,5–36,6 N·m (21–27 ft-lbs) |
| 9 | 1 | תושבת נקודת עיגון, תחתונה | 90201764 | |
| 10 | 4 | נקודת עיגון, עליונה | 90201763 | |
| 11 | 4 | תותב מרווח | 90201541 | |
| 12 | 1 | תיק אוכף, ימין | 90201514 | ערכה 90201513A |
| 1 | תיק אוכף, ימין | 90201553 | ערכה 90201552A | |
| 1 | תיק אוכף, ימין | 90201556 | ערכה 90201555A | |
| 1 | תיק אוכף, ימין | 90201642 | ערכה 90201561A | |
| 1 | תיק אוכף, ימין | 90201646 | ערכה 90201644A | |
| 1 | תיק אוכף, ימין | 90201647 | ערכה 90201645A | |
| 13 | 1 | תיק אוכף, שמאל | 90201515 | ערכה 90201513A |
| 1 | תיק אוכף, שמאל | 90201554 | ערכה 90201552A | |
| 1 | תיק אוכף, שמאל | 90201758 | ערכה 90201555A | |
| 1 | תיק אוכף, שמאל | 90201643 | ערכה 90201561A | |
| 1 | תיק אוכף, שמאל | 90201648 | ערכה 90201644A | |
| 1 | תיק אוכף, שמאל | 90201649 | ערכה 90201645A | |
| 14 | 6 | תותב מרווח | 91414-00 | ערכות 90201513A, 90201645A |
| 4 | ערכות 90201555A, 90201644A | |||
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה. | |||||
| A | 1 | ערכת מנעול חלופי, תיק אוכף (כולל סט של שני מפתחות) | 90201087 | |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.

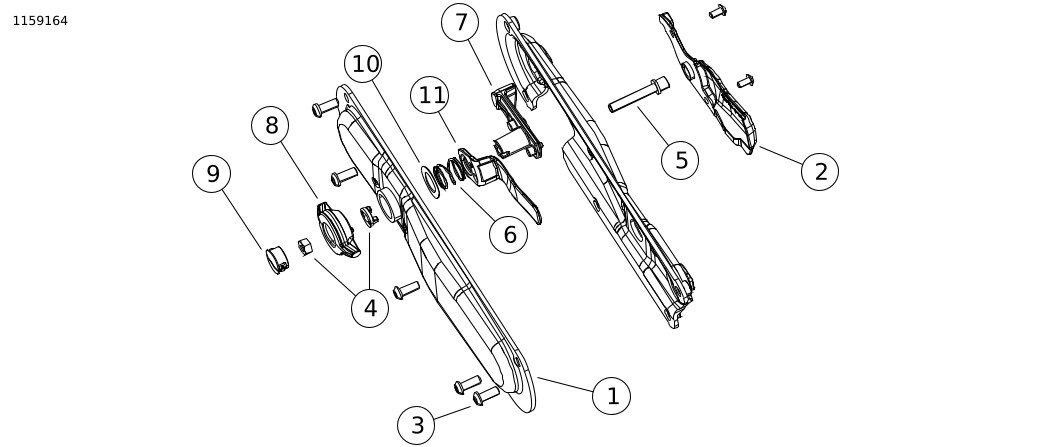

איור 2. תכולת הערכה: מכלול תפס תיק אוכף
טבלה 3. תכולת הערכה: מכלול תפס תיק אוכף
| פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
| 1 | 1 | תושבת התקנה של תיק האוכף, פנימית, צד ימין בשימוש בערכות 90201513A, 90201645A | 90201617 | |
| 1 | תושבת התקנה של תיק האוכף, פנימית, צד ימין בשימוש בערכות 90201555A, 90201644A, 90201561A, 90201552A | 90201536 | ||
| 1 | תושבת התקנה של תיק האוכף, פנימית, צד שמאל בשימוש בערכות 90201513A, 90201645A | 90201620 | ||
| 1 | תושבת התקנה של תיק האוכף, פנימית, צד שמאל בשימוש בערכות 90201555A, 90201644A, 90201561A, 90201552A | 90201537 | ||
| 2 | 1 | תושבת התקנה של תיק האוכף, חיצונית, צד ימין בשימוש בערכות 90201513A, 90201645A | 90201618 | |
| 1 | תושבת התקנה של תיק האוכף, חיצונית, צד ימין בשימוש בערכות 90201555A, 90201644A, 90201561A, 90201552A | 90201516 | ||
| 1 | תושבת התקנה של תיק האוכף, חיצונית, צד שמאל בשימוש בערכות 90201513A, 90201645A | 90201619 | ||
| 1 | תושבת התקנה של תיק האוכף, חיצונית, צד שמאל בשימוש בערכות 90201555A, 90201644A, 90201561A, 90201552A | 90201517 | ||
| 3 | 5 | בורג, ראש כפתור, נעילה, טורקס דרייב | 1001 | 6,8–10,16 N·m (60–90 in-lbs) |
| 4 | 1 | ערכת שירות למנעול תיק האוכף | 90201945 | |
| 5 | 1 | בורג עם ראש שקוע, SEMS | 10500009 | 1,7–3,4 N·m (15–30 in-lbs) |
| 6 | 1 | קפיץ דחיסה | 11700004 | |
| 7 | 1 | זרוע התפס | 90200481 | 1–1,7 N·m (9–15 in-lbs) |
| 8 | 1 | ידית הבריח | 90200483 | |
| 9 | 1 | מכסה התפס | 90200484 | 1–1,7 N·m (9–15 in-lbs) |
| 10 | 1 | קפיץ התותב המרווח, זרוע התפס | 90200515 | |
| 11 | 1 | מחוון תיק האוכף, צד ימין | 90201760 | |
1 | מחוון תיק האוכף, צד שמאל | 90201759 |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
למידע אודות החלקים המתאימים לדגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: www.harley-davidson.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
בדגמים מסוימים עשויה להידרש רכישה של ערכת מיקום מחדש של מאותת הפנייה/לוחית הרישוי. ערכה זו מספקת מרחב מספיק עבור תיקי האוכף ועבור כל האביזרים הנתיקים. עיין בקטלוג הקמעונאי לחלקים ואביזרים או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
ניתן לרכוש פריטים אלה מסוכן Harley-Davidson.
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה בינונית לאטימה ולנעילת תבריגים; כחול) (99642-97) נדרש עבור התקנה נכונה של הערכה הזו.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
הכנה
דגמים עם נתיך ראשי:
אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
| 1. | עיין במדריך הטיפולים ובצע את ההוראות המפורטות שם כדי להסיר את המושב ואת הנתיך הראשי. שמור את כל אביזרי ההרכבה של המושב. |
התקן את ערכת מיקום מחדש של מאותתי הפנייה
אם יש צורך בערכת מיקום מחדש של מאותתי הפנייה/לוחית רישוי, עיין בהוראות הכלולות בערכת המיקום מחדש של מאותת הפנייה.
התקן את נקודות העיגון על תמוכות הפגוש
| 1. | ראה איור 3 . התקן את התותב המרווח (1) ונקודת העיגון (2) אל בורג תמוכת הפגוש החדש (3). | |
| 2. | התקן את הבורג דרך תמוכת הפגוש והפגוש לתוך לוחית האום שבצד הפנימי של הפגוש. | |
| 3. | ערכות 90201513A, 90201645A: יש להתקין תותב מרווח (4) על נקודת העיגון הקדמית בין תמוכת הכנף לתותב המרווח (1). |
| 1 | תותב מרווח |
| 2 | נקודת עיגון |
| 3 | בורג |
| 4 | תותב מרווח |

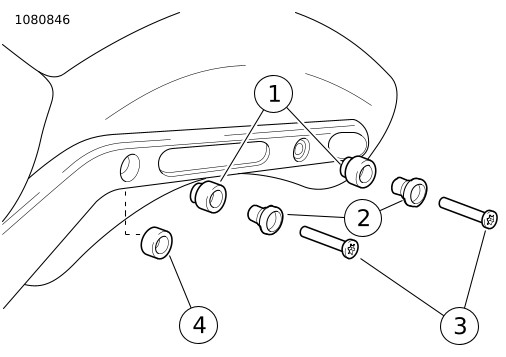

איור 3. נקודות עגינה תמוכת הפגוש
התקן את זרועות התמיכה התחתונות אל תיקי האוכף
| 1. | ראה איור 4 . מרח חומר לנעילת תבריגים על תבריגי הבורג (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה בינונית לאטימה ולנעילת תבריגים; כחול) (99642-97) | |||||||||||||||
| 2. | התקן באופן רופף התקין את זרוע התמיכה התחתונה (1) בשני תיקי האוכף באמצעות דיסקיות שטוחות (2) וברגים (3). a. זרוע התמיכה התחתונה צריכה להיכנס בחריץ של גב תיק האוכף. b. חלקי ההרכבה מרכיבים את הזרוע מתוך החלק הפנימי של האוכף. c. ערכות 90201513A, 90201555A, 90201644A, 90201645A: דרושים שני תותבי מרווח (7) לכל צד, בין הזרוע לבין תיק האוכף. |

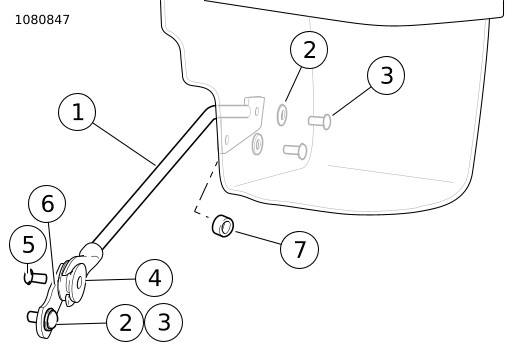

איור 4. תמיכת זרוע תחתונה |
התקנת תיק אוכף
| 1. | ראה איור 1 . פתח את תיק האוכף. | |
| 2. | משוך כלפי חוץ את הידית (הממוקמת בצד הפנימי של האוכף), וסובב לעבר הירוק כדי לנתק וכלפי האדום כדי להצמיד. | |
| 3. | התקרב אל כלי הרכב כאשר תיק האוכף נוטה מעט קדימה והחדר את הקצה עם המזלג של זרוע התמיכה התחתונה מעל נקודת העיגון המיני הקדמית התחתונה. a. העובי של קצה זרוע התמיכה התחתונה צריך להשתלב בחריץ הפלסטיק בקוטר מופחת של נקודת העיגון המיני במיקום נקודת העיגון הקדמית התחתונה. | |
| 4. | החלק את תיק האוכף קדימה על הרכב תוך כדי שאתה מוודא שהוא יושב היטב בכל נקודת העיגון. | |
| 5. | ודא שתיק האוכף נעול לחלוטין למקומו. מחוון המצוי בחלק האחורי של תיק האוכף מראה מתי תיק האוכף נעול (דגל למטה) או לא נעול (דגל למעלה). | |
| 6. | אבטח את ברגי זרוע התמיכה התחתונה. הדק. מומנט סיבוב: 6,8–10,2 N·m (60–90 in-lbs) |
התקן נקודת עיגון קדמית תחתונה
הערה
ראה איור 5 . התקן את רכיבי נקודת העיגון על גבי התמיכה הקדמית התחתונה לפני התקנת התמיכה הקדמית התחתונה על הרכב. ודא שכל התותבים המרווחים ונקודת העיגון המיני מיושרים לפני שתמשיך.
| 1 | נקודת עיגון |
| 2 | רגלית הנוסע |
| 3 | תמיכה קדמית תחתונה |

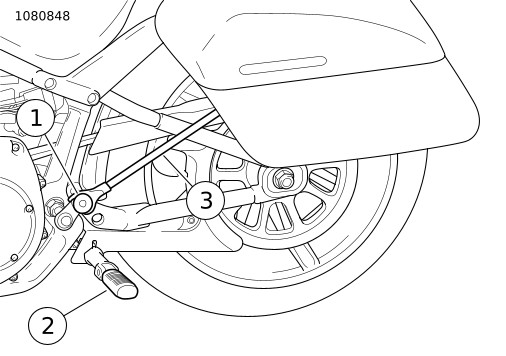

איור 5. תמיכה קדמית תחתונה ועיגון
כוונן את נקודת העיגון הקדמית התחתונה
| 1. | ראה איור 4 . התקן את נקודת העיגון (4) על גבי תושבת נקודת העיגון (6) בעזרת בורג (5). נקודת העיגון צריכה לפנות כלפי חוץ הרכב כשמתקינים אותה על הרכב. הדק. מומנט סיבוב: 6,8–10,2 N·m (60–90 in-lbs) | |
| 2. | ראה איור 5 . התקן את תושבת נקודת העיגון אל המסגרת כשהיא פונה כלפי חוץ, וישרו את החריץ שבתושבת לפי אום ציר הזרוע הנעה. הערה בהתאם לרכב, ייתכן שיהיה צורך בהסרת תומך הרגלית תחילה. a. אם לרכב יש רגליות נוסעים, התקן את תושבת העיגון כנגד המסגרת והתקן את תומך הרגלית על גבי התושבת. הדק. מומנט סיבוב: 47,5–61 N·m (35–45 ft-lbs) b. ראה איור 4 . אם לרכב אין רגליות נוסעים, התקן את התושבת אל המסגרת באמצעות בורג (3) ודיסקית (2). הדק. מומנט סיבוב: 16,3–24,4 N·m (12–18 ft-lbs) | |
| 3. | איור 5 בעוד אתה מחזיק בתמיכה הקדמית התחתונה (3) כדי למנוע סיבוב, הדק את הבורג באמצעות ראש דרייב טורקס T50 בעל הארכה. הדק. מומנט סיבוב: 47,5–61 N·m (35–45 ft-lbs) |
התקן את רגלית הנוסע
התקן את רגלית הנוסע על תומך הרגלית בעזרת פין קלוויס.
הערה
רכבי 2018 Softail, רגלית הנוסע מאובטחת עם פינים, לוחית הידוק, קפיץ וכדור.
התקן את מחזירי האור
הערה
טמפרטורת הסביבה חייבת להיות לפחות 16 ° C (60 ° F') כדי לאפשר הדבקה נאותה של מחזירי האור לתושבות מחזירי האור. אל תקלף את גב המדבקה עד שתהיה מוכן להדביק את מחזיר האור.
אזהרההתקן הפדרלי לבטיחות רכב (FMVSS) 108 מחייב שאופנועים יהיו מצוידים במחזירי אור אחוריים וצדדיים. ודא שמחזירי האור האחוריים והצדדיים מורכבים כראוי. אם משתמשים אחרים בדרך לא יוכלו להבחין ברוכב בשל נראות גרועה, התוצאה עלולה להיות מוות או פציעה חמורה. (00336b)

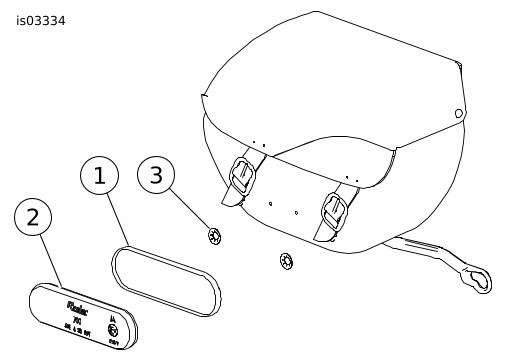

| 1. | ראה איור 6 . מקם את תושבת מחזיר האור (1) במרכז תיק האוכף. |  איור 6. התקן את מחזירי האור |
| 2. | סמן חורים על תיק האוכף עם עט או כלי מתאים אחר. | |
| 3. | נקה את המשטח של תושב מחזיר האור (1), במקום שבו יותקן מחזיר האור, עם סבון ומים או עם תערובת של אלכוהול איזופרופיל 50-70% ו- 30-50% מים מזוקקים. יש לאפשר ייבוש יסודי. | |
| 4. | הסר את הציפוי מגב המדבקה של מחזיר האור (2). | |
| 5. | מקם בזהירות את מחזיר האור בתוך תושבת מחזיר האור והדבק אותה בחוזקה למקומה. | |
| 6. | החזק את מחזיר האור במקומו תוך הפעלת לחץ יציב במשך דקה אחת לפחות. | |
| 7. | בעזרת כלי מתאים, יש לחורר שני חורים בגודל 3/16 אינץ בתיקי האוכף במיקומים שסומנו בשלב 2. | |
| 8. | התקן את תושבת מחזיר האור (1) על תיק האוכף באמצעות שני אומי דחיפה (3). אומי הדחיפה מותקנים מבתוך תיק האוכף. הערה יש לאפשר לפחות 24 שעות, לאחר הדבקת מחזיר האור לפני חשיפת האזור לשטיפה נמרצת, סילון מים חזק או מזג אוויר קיצוני. חוזק ההדבקה יגדל לכוח המרבי לאחר 72 שעות בטמפרטורת חדר רגילה. |
התקן בצד הנגדי של נקודת העיגון הקדמית התחתונה ותיק האוכף
| 1. | הסר את צינור הפליטה. עיין במדריך הטיפולים. | |||||||||||
| 2. | חזור על אותן מטלות כמו בצד הנגדי של הרכב כדי להתקין את נקודת העיגון הקדמית התחתונה ותיק האוכף. | |||||||||||
| 3. | ראה איור 7 . חבר את נקודת העיגון (4) לכן תומך צינור הפליטה (1) על החלק הפנימי של הרכב. | |||||||||||
| 4. | התקן את צינור הפליטה. עיין במדריך הטיפולים. |

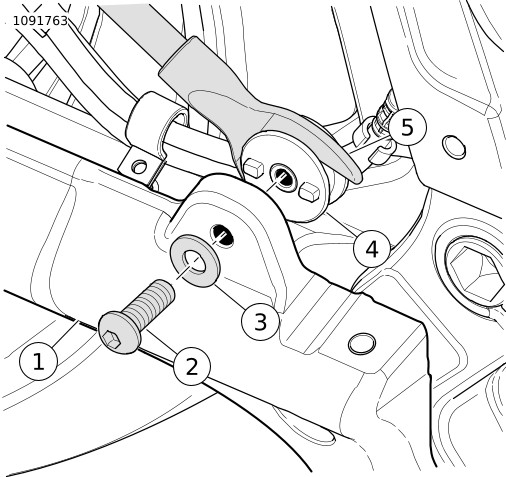

איור 7. תמיכת זרוע תחתונה (צד ימין) |
הרכבה סופית
הערה
ודא שמתג ההצתה/האור במצב OFF (מנותק) לפני התקנת הנתיך הראשי/חיבור כבלי המצבר.
| 1. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 2. | התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. |
תחזוקה
ברגי נקודת העיגון
התראה
אם אין מהדקים את הרכיבים והחיבורים למומנט הנקוב עלול להיגרם נזק לאביזר המותקן. (00508b)
| 1. | לאחר רכיבה למרחק של 800 כאשר תיקי האוכף מותקנים, הכרחי לבדוק את המומנט של ברגי ההרכבה של נקודת העיגון. בדוק כדי לוודא שימור מומנט תקין והדק את הברגים במידת הצורך. הדק. a. ברגי נקודת העיגון העליונה. מומנט סיבוב: 28,5–36,6 N·m (21–27 ft-lbs) b. ברגי נקודת העיגון הקדמית התחתונה. מומנט סיבוב: 16,3–24,4 N·m (12–18 ft-lbs) c. ברגי זרוע התמיכה התחתונה של תיק האוכף. מומנט סיבוב: 6,8–10,2 N·m (60–90 in-lbs) |
טיפול בתיק האוכף
יש למרוח משחת חיפוי עור מקורית של Harley-Davidson הכלולה בתיקי האוכף לפי ההוראות בערכת הטיפול בעור. צנצנות נוספות זמינות אצל סוכן Harley-Davidson (HD חלק מספר 9826191V).
