KIT BEG MOTOSIKAL PASANG TANGGAL
J063822022-03-10
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit | Alat yang Dicadangkan | Tahap Kemahiran(1) |
|---|---|---|
90201513A, 90201552A, 90201555A, 90201561A, 90201644A, 90201645A | Kaca Mata Keselamatan, Perengkuh Tork |   |
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

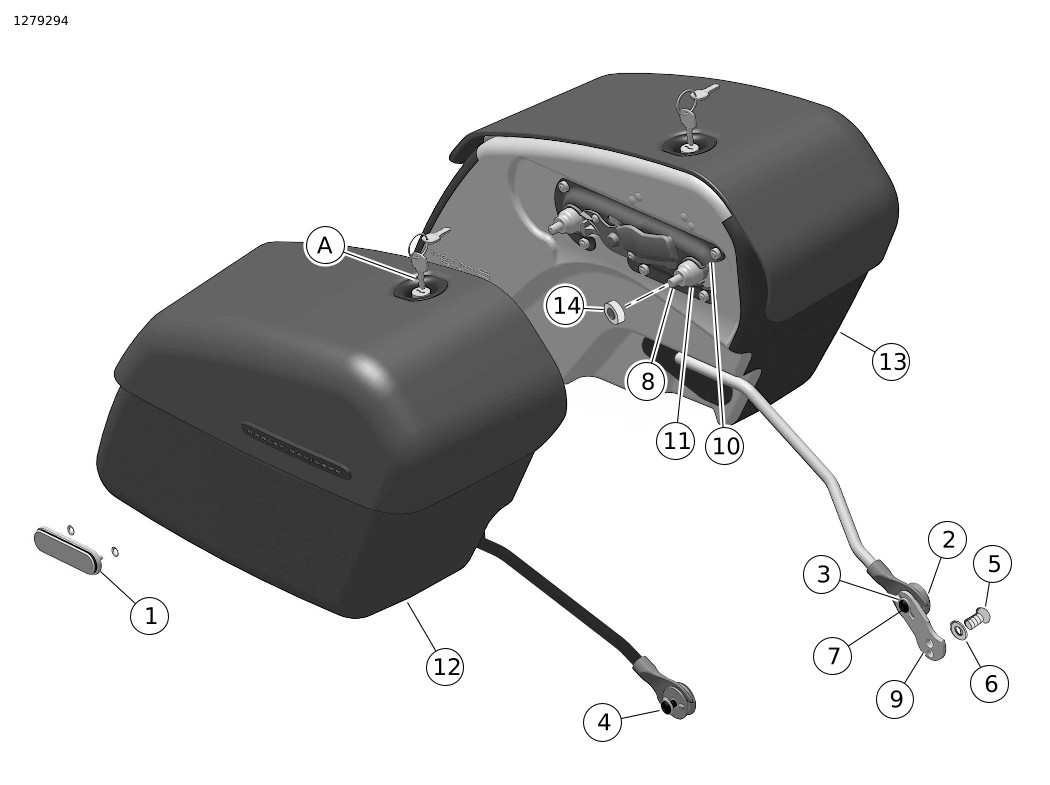

Rajah 1. Kandungan Kit: Kit Beg Motosikal Pasang Tanggal
Jadual 2. Kandungan Kit
 | Item | Kuantiti | Penerangan | No. Bahagian | Nota |
|---|---|---|---|---|---|
 | 1 | 2 | Kit reflektor | 59480-04A | 6,8–10,16 N·m (60–90 in-lbs) |
| 2 | 2 | Titik dok, bawah | 90201524 | |
| 3 | 1 | Skru, kepala butang soket heks | 3540 | 6,8–10,2 N·m (60–90 in-lbs) |
| 4 | 1 | Skru, kepala butang soket heks | 4016 | 6,8–10,2 N·m (60–90 in-lbs) |
| 5 | 1 | Skru, kepala butang soket heks | 4097 | 47,5–61 N·m (35–45 ft-lbs) |
| 6 | 1 | Sesendal, biasa | 6701 | |
| 7 | 2 | Sesendal, biasa | 6702 | |
| 8 | 4 | Skru, soket Torx | 10200045 | 28,5–36,6 N·m (21–27 ft-lbs) |
| 9 | 1 | Braket titik dok, bawah | 90201764 | |
| 10 | 4 | Titik Dok, atas | 90201763 | |
| 11 | 4 | Penjarak | 90201541 | |
| 12 | 1 | Beg pelana, kanan | 90201514 | Kit 90201513A |
| 1 | Beg pelana, kanan | 90201553 | Kit 90201552A | |
| 1 | Beg pelana, kanan | 90201556 | Kit 90201555A | |
| 1 | Beg pelana, kanan | 90201642 | Kit 90201561A | |
| 1 | Beg pelana, kanan | 90201646 | Kit 90201644A | |
| 1 | Beg pelana, kanan | 90201647 | Kit 90201645A | |
| 13 | 1 | Beg pelana, kiri | 90201515 | Kit 90201513A |
| 1 | Beg pelana, kiri | 90201554 | Kit 90201552A | |
| 1 | Beg pelana, kiri | 90201758 | Kit 90201555A | |
| 1 | Beg pelana, kiri | 90201643 | Kit 90201561A | |
| 1 | Beg pelana, kiri | 90201648 | Kit 90201644A | |
| 1 | Beg pelana, kiri | 90201649 | Kit 90201645A | |
| 14 | 6 | Penjarak | 91414-00 | Kit 90201513A, 90201645A |
| 4 | Kit 90201555A, 90201644A | |||
Item disebut dalam teks, tetapi tidak termasuk dalam kit. | |||||
| A | 1 | Kit kunci gantian, beg motosikal (termasuk set dua kunci) | 90201087 | |
CATATAN
Sahkan semua kandungan di dalam kit sebelum memasang atau menanggalkan item pada kenderaan.
Rajah 2. Kandungan Kit: Pemasangan Selak Beg Motosikal
Jadual 3. Kandungan Kit: Pemasangan Selak Beg Motosikal
| Item | Kuantiti | Penerangan | No. Bahagian | Nota |
|---|---|---|---|---|---|
| 1 | 1 | Braket Lekapan Beg Motosikal, Dalaman, RH digunakan pada 90201513A, 90201645A | 90201617 | |
| 1 | Braket Lekapan Beg Motosikal, Dalaman, RH digunakan pada 90201555A, 90201644A, 90201561A, 90201552A | 90201536 | ||
| 1 | Braket Lekapan Beg Motosikal, Dalaman, LH digunakan pada 90201513A, 90201645A | 90201620 | ||
| 1 | Braket Lekapan Beg Motosikal, Dalaman, LH digunakan pada 90201555A, 90201644A, 90201561A, 90201552A | 90201537 | ||
| 2 | 1 | Braket Lekapan Beg Motosikal, Luaran, RH digunakan pada 90201513A, 90201645A | 90201618 | |
| 1 | Braket Lekapan Beg Motosikal, Luaran, RH digunakan pada 90201555A, 90201644A, 90201561A, 90201552A | 90201516 | ||
| 1 | Braket Lekapan Beg Motosikal, Luaran, LH digunakan pada 90201513A, 90201645A | 90201619 | ||
| 1 | Braket Lekapan Beg Motosikal, Luaran, LH digunakan pada 90201555A, 90201644A, 90201561A, 90201552A | 90201517 | ||
| 3 | 5 | Skru, Kepala butang, Mengunci, Pacuan Torx | 1001 | 6,8–10,16 N·m (60–90 in-lbs) |
| 4 | 1 | Kit Perkhidmatan Selak beg Pelana | 90201945 | |
| 5 | 1 | Skru, Kepala Soket, Skru Sem | 10500009 | 1,7–3,4 N·m (15–30 in-lbs) |
| 6 | 1 | Spring Mampatan | 11700004 | |
| 7 | 1 | Lengan Selak | 90200481 | 1–1,7 N·m (9–15 in-lbs) |
| 8 | 1 | Pemegang Selak | 90200483 | |
| 9 | 1 | Penutup Selak | 90200484 | 1–1,7 N·m (9–15 in-lbs) |
| 10 | 1 | Penjarak Spring, Lengan Selak | 90200515 | |
| 11 | 1 | Penunjuk Beg Motosikal, RH | 90201760 | |
1 | Penunjuk Beg Motosikal, LH | 90201759 |
CATATAN
Sahkan semua kandungan di dalam kit sebelum memasang atau menanggalkan item pada kenderaan.
UMUM
Model
Untuk maklumat perlengkapan model, lihat katalog runcit P&A atau Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Pastikan anda menggunakan lembaran arahan versi terkini yang tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
Sesetengah model mungkin memerlukan pembelian Kit Peletakan Semula Isyarat Belok/Plat Nombor. Kit ini menyediakan kelegaan secukupnya untuk beg motosikal dan untuk semua aksesori pasang tanggal. Lihat Katalog Runcit P&A atau Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Item ini boleh dibeli daripada pengedar Harley-Davidson.
PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) diperlukan untuk memasang kit ini dengan betul.
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi model motosikal anda diperlukan untuk pemasangan ini, dan ia boleh didapati daripada pengedar Harley-Davidson.
Kandungan Kit
AMARANJangan melebihi kapasiti berat bagi beg motosikal. Letakkan berat yang sama dalam setiap beg. Berat yang berlebihan dalam beg motosikal boleh menyebabkan kehilangan kawalan yang boleh membawa maut atau kecederaan serius. (00383a)
CATATAN
Kapasiti berat maksimum bagi beg motosikal ialah 6,8 kg (15 lb) .
PENYEDIAAN
Model dengan fius utama:
AMARANUntuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh menyebabkan kematian atau kecederaan serius, tanggalkan fius utama sebelum meneruskan. (00251b)
| 1. | Lihat manual servis dan ikuti arahan yang diberikan untuk menanggalkan tempat duduk dan fius utama. Simpan semua perkakasan lekapan tempat duduk. |
Pasang Kit Peletakan Semula Isyarat Belok
Jika kit peletakan semula isyarat belok/plat nombor diperlukan, rujuk kepada arahan dalam Kit Peletakan Semula Isyarat Belok.
Pasang Titik Dok pada Topang Dapra

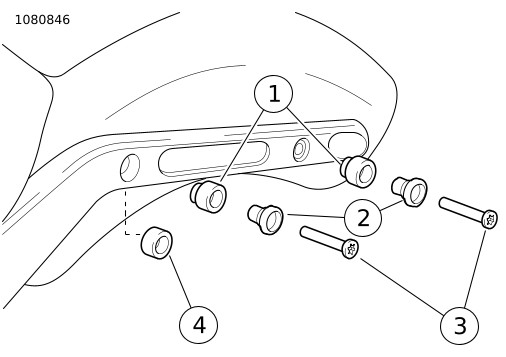

| 1. | Lihat Rajah 3 . Pasangkan penjarak (1) dan titik dok (2) pada bolt topang dapra baharu (3). | |
| 2. | Pasangkan bolt melalui topang dapra dan dapra ke dalam plat nat pada bahagian dalam dapra. | |
| 3. | Kit 90201513A, 90201645A: Pasang penjarak (4) pada titik dok depan antara topang dapra dan penjarak (1). |
| 1 | Penjarak |
| 2 | Titik Dok |
| 3 | Bolt |
| 4 | Penjarak |
Rajah 3. Titik Dok Topang Dapra
Pasang Lengan Sokongan Bawah pada Beg Motosikal

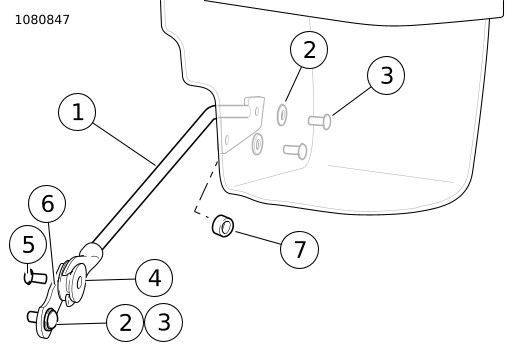

| 1. | Lihat Rajah 4 . Sapukan pengunci ulir pada ulir skru (3).PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) | |||||||||||||||
| 2. | Pasangkan lengan sokongan bawah secara longgar (1) pada kedua-dua beg motosikal menggunakan sesendal rata (2) dan skru (3). a. Lengan sokongan bawah dimasukkan ke dalam slot di belakang beg motosikal. b. Perkakasan digunakan untuk melekapkan lengan dari dalam beg motosikal. c. Kit 90201513A, 90201555A, 90201644A, 90201645A: memerlukan dua penjarak (7) pada setiap sisi, antara lengan dan beg motosikal. |
Rajah 4. Sokongan Lengan Bawah |
Pemasangan Beg Motosikal
| 1. | Lihat Rajah 1 . Buka beg motosikal. | |
| 2. | Tarik tombol (di bahagian dalam beg motosikal) keluar, putarkan ke arah hijau untuk membuka selak dan ke arah merah untuk menutup selak. | |
| 3. | Dekati kenderaan dengan beg motosikal dicondongkan sedikit ke depan dan masukkan hujung cabang lengan sokongan bawah pada titik dok mini depan bawah. a. Ketebalan hujung lengan sokongan bawah sepatutnya boleh melepasi diameter lebih kecil alur plastik pada titik dok mini, di lokasi titik dok bahagian depan bawah. | |
| 4. | Gelangsarkan beg motosikal ke depan kenderaan bagi memastikan ia terletak sepenuhnya dalam ketiga-tiga titik dok. | |
| 5. | Pastikan beg motosikal dikunci rapi di tempatnya. Penunjuk diletakkan di bahagian belakang beg motosikal untuk menandakan beg dikunci (bendera ke bawah) atau tidak dikunci (bendera naik). | |
| 6. | Ketatkan skru lengan sokongan bawah. Ketatkan. Tork: 6,8–10,2 N·m (60–90 in-lbs) |
Pasang Titik Dok Depan Bawah
CATATAN

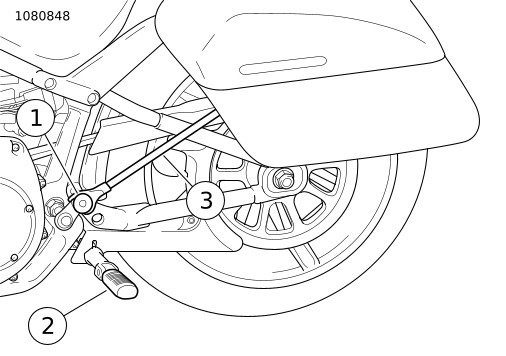

Lihat Rajah 5 . Pasangkan komponen titik dok pada sokongan depan bawah sebelum memasang sokongan depan bawah pada kenderaan. Pastikan semua penjarak dan titik dok mini dijajarkan sebelum meneruskan.
| 1 | Titik dok |
| 2 | Pancang kaki pembonceng |
| 3 | Sokongan depan bawah |
Rajah 5. Sokongan dan Dok Depan Bawah
Laraskan Titik Dok Depan Bawah
| 1. | Lihat Rajah 4 . Pasangkan titik dok (4) pada braket titik dok (6) dengan skru (5). Titik dok perlu menghadap keluar apabila dipasang pada kenderaan. Ketatkan. Tork: 6,8–10,2 N·m (60–90 in-lbs) | |
| 2. | Lihat Rajah 5 . Pasangkan braket titik dok pada kerangka dengan titik dok menghadap ke luar, dan takuk dalam braket dijajarkan pada nat pangsi lengan ayun. CATATAN Bergantung pada kenderaan, sokongan pancang kaki mungkin perlu ditanggalkan terlebih dahulu. a. Jika kenderaan dilengkapi pancang kaki pembonceng, pasangkan braket dok pada kerangka dan pasangkan sokongan pancang kaki di atas braket. Ketatkan. Tork: 47,5–61 N·m (35–45 ft-lbs) b. Lihat Rajah 4 . Jika kenderaan tidak dilengkapi pancang kaki pembonceng, pasangkan braket pada kerangka menggunakan skru (3) dan sesendal (2). Ketatkan. Tork: 16,3–24,4 N·m (12–18 ft-lbs) | |
| 3. | Rajah 5 Sambil memegang sokongan depan bawah (3) untuk menghalang pemutarannya, ketatkan skru dengan kepala pacuan TORX T50 yang dipanjangkan. Ketatkan. Tork: 47,5–61 N·m (35–45 ft-lbs) |
Pasang Pancang Kaki Pembonceng
Pasangkan pancang kaki pembonceng pada sokongan pancang kaki menggunakan cemat pangsi.
CATATAN
Bagi kenderaan Softail 2018, pancang kaki pembonceng dilekatkan dengan pin, plat penahan, spring dan bola.
Pasang Reflektor
CATATAN
Suhu ambien mesti berada minimum 16 °C (60 °F) untuk melekatkan reflektor pada pelekap reflektor dengan betul. Jangan tanggalkan pelapik sehingga anda bersedia untuk memasang reflektor.
AMARANStandard Keselamatan Kenderaan Motor Persekutuan (FMVSS) 108 memerlukan motosikal dilengkapi pemantul belakang dan tepi. Pastikan pemantul belakang dan tepi dipasang dengan betul. Kekurangan kebolehlihatan penunggang kepada pemandu lain boleh menyebabkan kematian atau kecederaan serius. (00336b)

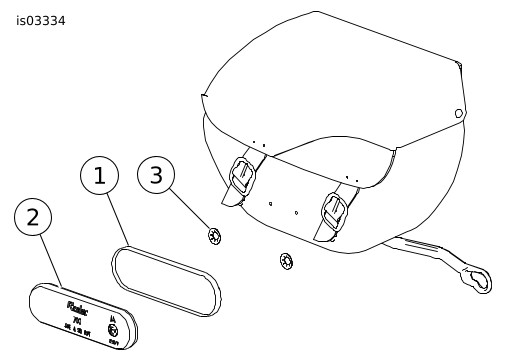

| 1. | Lihat Rajah 6 . Posisikan pelekap reflektor (1) di pusat beg motosikal. |  Rajah 6. Pasang reflektor |
| 2. | Gunakan pen atau alat lain yang sesuai untuk menandakan lubang pada beg motosikal. | |
| 3. | Gunakan air sabun atau campuran 50-70% alkohol isopropil dan 30-50% air suling untuk membersihkan permukaan pelekap reflektor (1) di mana reflektor akan dipasang. Biarkan ia kering sepenuhnya. | |
| 4. | Tanggalkan lapik daripada pelapik pelekat pada reflektor (2). | |
| 5. | Berhati-hati meletakkan reflektor pada pelekap reflektor dan tekan masuk di tempatnya dengan kuat. | |
| 6. | Gunakan tekanan yang stabil untuk memegang reflektor di tempatnya selama minimum satu minit. | |
| 7. | Gunakan alat yang sesuai untuk menebuk dua lubang 3/16 inci dalam beg motosikal, di lokasi yang ditandakan dalam Langkah 2. | |
| 8. | Pasangkan pelekap reflektor (1) pada beg motosikal menggunakan dua nat tekan (3). Nat tekan dipasang dari bahagian dalam beg motosikal. CATATAN Biarkan minimum 24 jam selepas menggunakan reflektor sebelum mendedahkan kawasan tersebut kepada cucian, semburan air yang kuat atau cuaca melampau. Ikatan pelekat akan meningkat kepada kekuatan maksimum selepas 72 jam dalam suhu bilik normal. |
Pasangkan Titik Dok Depan Bawah yang Bertentangan dan Beg Motosikal
| 1. | Tanggalkan ekzos. Lihat manual servis. | |||||||||||
| 2. | Pasangkan titik dok depan bawah dan beg motosikal menggunakan prosedur sama bagi sebelah kenderaan yang bertentangan. | |||||||||||
| 3. | Lihat Rajah 7 . Pasangkan titik dok (4) pada braket sokongan ekzos (1) di bahagian dalam kenderaan. | |||||||||||
| 4. | Pasangkan ekzos. Lihat manual servis. |
Rajah 7. Sokongan Lengan Bawah (Sebelah Kanan) |
Pemasangan Akhir
CATATAN
Pastikan suis nyalaan/pengunci lampu berada di posisi MATI sebelum memasang fius utama/memasang kabel bateri.
| 1. | Pasangkan fius utama. Lihat manual servis. | |
| 2. | Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis. |
PENYELENGGARAAN
Skru Titik Dok
NOTIS
Tidak mengetatkan perkakas kepada tork yang ditetapkan boleh merosakkan aksesori yang dipasang. (00508b)
| 1. | Selepas 500 batu jarak perjalanan dilalui dengan beg motosikal terpasang, tork pada skru lekapan titik dok perlu diperiksa. Periksa untuk memastikan penggunaan tork yang betul dan ketatkan skru jika perlu. Ketatkan. a. Skru titik dok atas. Tork: 28,5–36,6 N·m (21–27 ft-lbs) b. Skru titik dok depan bawah. Tork: 16,3–24,4 N·m (12–18 ft-lbs) c. Skru lengan sokongan bawah beg motosikal. Tork: 6,8–10,2 N·m (60–90 in-lbs) |
Penjagaan Beg Motosikal
Gunakan Kemasan Kulit Tulen Harley-Davidson yang disertakan bersama beg motosikal menurut arahan dalam kit penjagaan kulit. Balang tambahan boleh didapati daripada pengedar Harley-Davidson (Nombor Bahagian HD 9826191V).
