SALVESKESETT SOM KAN DEMONTERES
J063822022-03-10
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett | Anbefalte verktøy | Ferdighetsnivå(1) |
|---|---|---|
90201513A, 90201552A, 90201555A, 90201561A, 90201644A, 90201645A | Vernebriller, momentnøkkel |   |
(1) Du må ha og kunne bruke en momentnøkkel eller annet egnet verktøy
SETTETS INNHOLD

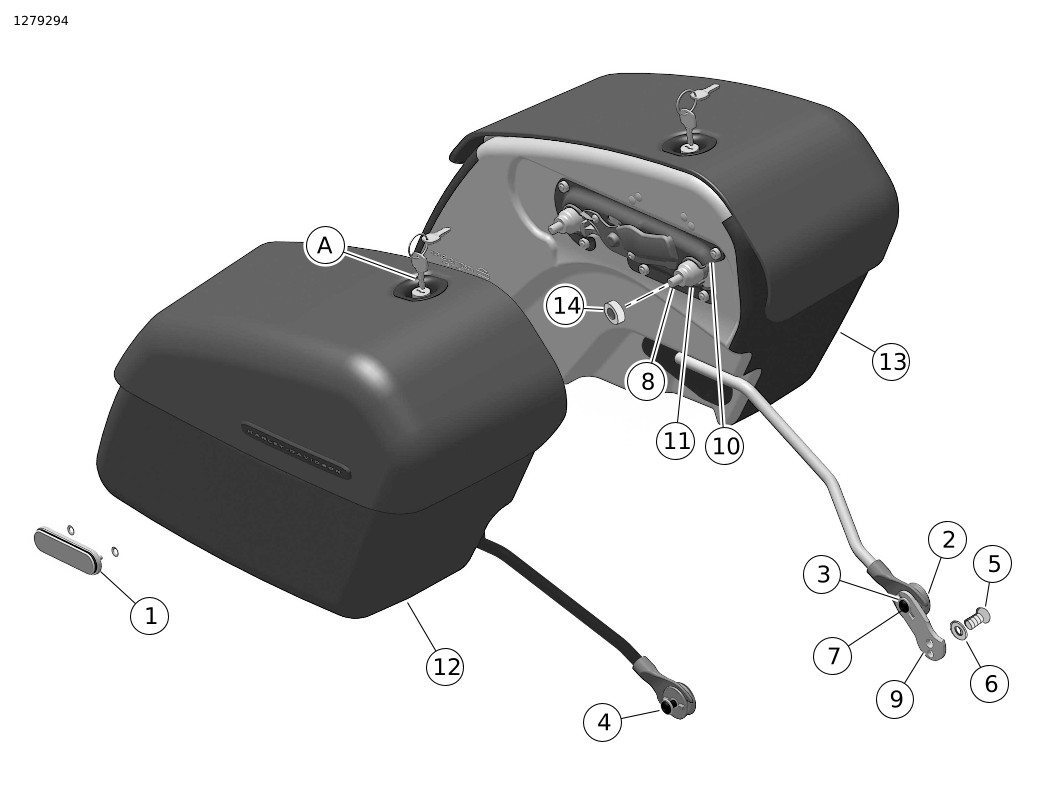

Figur 1. Settets innhold: Sett for avtakbare salvesker
Tabell 2. Settets innhold
 | Element | Mengde | Beskrivelse | Delenr. | Merknader |
|---|---|---|---|---|---|
 | 1 | 2 | Reflekssett | 59480-04A | 6,8–10,16 N·m (60–90 in-lbs) |
| 2 | 2 | Festepunkter, nedre | 90201524 | |
| 3 | 1 | Skrue, sekskanthode | 3540 | 6,8–10,2 N·m (60–90 in-lbs) |
| 4 | 1 | Skrue, sekskanthode | 4016 | 6,8–10,2 N·m (60–90 in-lbs) |
| 5 | 1 | Skrue, sekskanthode | 4097 | 47,5–61 N·m (35–45 ft-lbs) |
| 6 | 1 | Skive, vanlig | 6701 | |
| 7 | 2 | Skive, vanlig | 6702 | |
| 8 | 4 | Skrue, torx-hode | 10200045 | 28,5–36,6 N·m (21–27 ft-lbs) |
| 9 | 1 | Festepunktbrakett, nedre | 90201764 | |
| 10 | 4 | Festepunkt, øvre | 90201763 | |
| 11 | 4 | Mellomlegg | 90201541 | |
| 12 | 1 | Salveske, høyre | 90201514 | Sett 90201513A |
| 1 | Salveske, høyre | 90201553 | Sett 90201552A | |
| 1 | Salveske, høyre | 90201556 | Sett 90201555A | |
| 1 | Salveske, høyre | 90201642 | Sett 90201561A | |
| 1 | Salveske, høyre | 90201646 | Sett 90201644A | |
| 1 | Salveske, høyre | 90201647 | Sett 90201645A | |
| 13 | 1 | Salveske, venstre | 90201515 | Sett 90201513A |
| 1 | Salveske, venstre | 90201554 | Sett 90201552A | |
| 1 | Salveske, venstre | 90201758 | Sett 90201555A | |
| 1 | Salveske, venstre | 90201643 | Sett 90201561A | |
| 1 | Salveske, venstre | 90201648 | Sett 90201644A | |
| 1 | Salveske, venstre | 90201649 | Sett 90201645A | |
| 14 | 6 | Mellomlegg | 91414-00 | Sett 90201513A, 90201645A |
| 4 | Sett 90201555A, 90201644A | |||
Elementer som er nevnt i teksten, men ikke er inkludert i settet: | |||||
| A | 1 | Erstatningslåssett, salveske (inkluderer sett med to nøkler) | 90201087 | |
MERK
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra sykkelen.

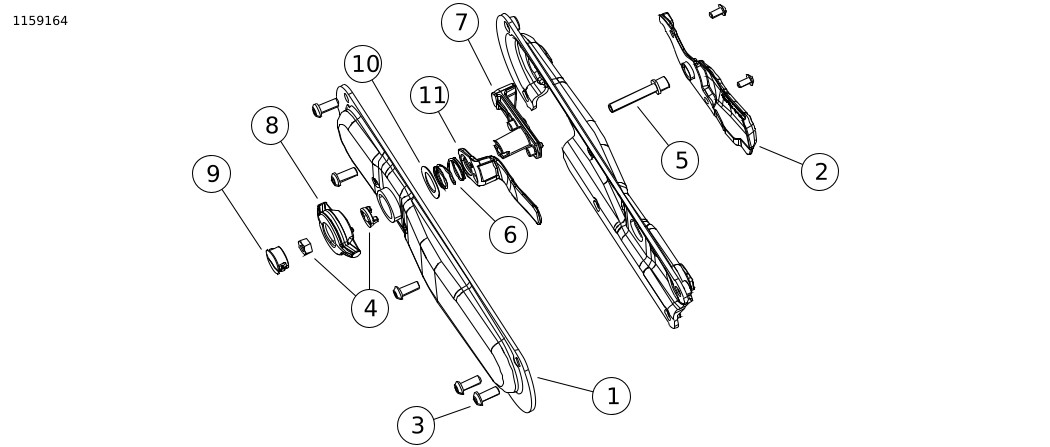

Figur 2. Settets innhold: Montering av feste for salveske
Tabell 3. Settets innhold: Montering av feste for salveske
| Element | Mengde | Beskrivelse | Delenr. | Merknader |
|---|---|---|---|---|---|
| 1 | 1 | Monteringsbrakett for salveske, indre, RH, brukes på 90201513A, 90201645A | 90201617 | |
| 1 | Monteringsbrakett for salveske, indre, RH, brukes på 90201555A, 90201644A, 90201561A, 90201552A | 90201536 | ||
| 1 | Monteringsbrakett for salveske, indre, LH, brukes på 90201513A, 90201645A | 90201620 | ||
| 1 | Monteringsbrakett for salveske, indre, LH, brukes på 90201555A, 90201644A, 90201561A, 90201552A | 90201537 | ||
| 2 | 1 | Monteringsbrakett for salveske, ytre, RH, brukes på 90201513A, 90201645A | 90201618 | |
| 1 | Monteringsbrakett for salveske, ytre, RH, brukes på 90201555A, 90201644A, 90201561A, 90201552A | 90201516 | ||
| 1 | Monteringsbrakett for salveske, ytre, LH, brukes på 90201513A, 90201645A | 90201619 | ||
| 1 | Monteringsbrakett for salveske, ytre, LH, brukes på 90201555A, 90201644A, 90201561A, 90201552A | 90201517 | ||
| 3 | 5 | Skrue, knapphode, låsbar, torx | 1001 | 6,8–10,16 N·m (60–90 in-lbs) |
| 4 | 1 | Servicesett til salveskehaspe | 90201945 | |
| 5 | 1 | Skrue, sokkelhode, selvutvidende | 10500009 | 1,7–3,4 N·m (15–30 in-lbs) |
| 6 | 1 | Kompresjonsfjær | 11700004 | |
| 7 | 1 | Festearm | 90200481 | 1–1,7 N·m (9–15 in-lbs) |
| 8 | 1 | Sperrehåndtak | 90200483 | |
| 9 | 1 | Festedeksel | 90200484 | 1–1,7 N·m (9–15 in-lbs) |
| 10 | 1 | Fjæravstandsstykke, festearm | 90200515 | |
| 11 | 1 | Salveskeindikator, RH | 90201760 | |
1 | Salveskeindikator, LH | 90201759 |
MERK
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra sykkelen.
GENERELT
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Sjekk at du bruker den nyeste versjonen av instruksjonsarket, som er tilgjengelig på: www.harley-davidson.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
Noen modeller kan kreve separate kjøp av sett for flytting av blinklys og/eller nummerskilt. Denne pakken gir tilstrekkelig klaring for salveskene og alt ekstrautstyr som kan demonteres. Les P&A-katalogen eller avsnittet for deler og utstyr på www.harley-davidson.com (kun på engelsk).
Disse delene kan du kjøpe hos en Harley-Davidson-forhandler.
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) kreves for korrekt montering av dette settet.
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. Det er nødvendig med en servicehåndbok for motorsykkelmodellen din for denne monteringen, som er tilgjengelig fra en Harley-Davidson-forhandler.
KLARGJØRING
Modeller med hovedsikring:
ADVARSELFor å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)
| 1. | Se i servicehåndboken, og følg instruksjonene for å demontere setet og hovedsikringen. Ta vare på alle monteringsdelene for setet. |
Monteringssett for flytting av blinklys
Hvis du trenger et sett for flytting av blinklys/nummerskilt, kan du lese instruksjonene som fulgte med settet for flytting av blinklys.
Monter festepunktene på skjermstagene

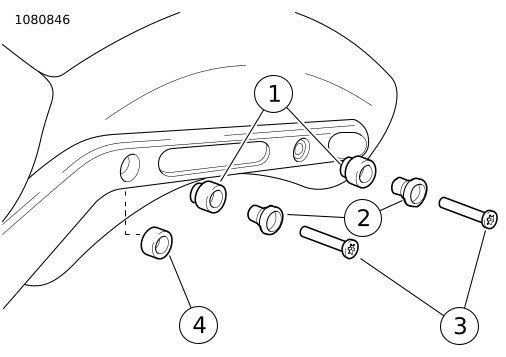

| 1. | Se Figur 3 . Monter avstandsstykket (1) og festepunktet (2) på den nye skjermstagbolten (3). | |
| 2. | Monter bolten gjennom skjermstaget og skjermen inn i mutterplaten på innsiden av skjermen. | |
| 3. | Sett 90201513A, 90201645A: Monter avstandsstykket (4) på det fremre festepunktet mellom skjermstaget og avstandsstykket (1). |
| 1 | Mellomlegg |
| 2 | Festepunkt |
| 3 | Bolt |
| 4 | Mellomlegg |
Figur 3. Festepunkter for skjermstag
Monter nedre støttearmer til salvesker

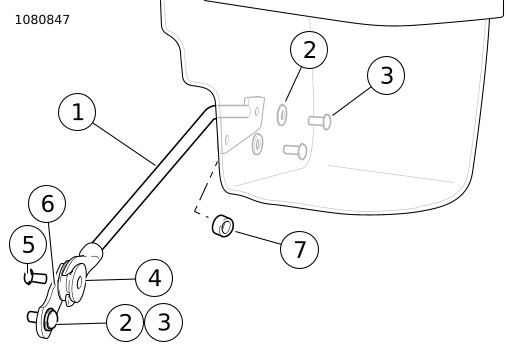

| 1. | Se Figur 4 . Bruk låsemiddel på skruen (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) | |||||||||||||||
| 2. | Entre nedre støttearm (1) på begge salveskene med flate skiver (2) og skruer (3). a. Den nedre støttearmen passer i åpningen bak på salvesken. b. Monter armen fra innsiden av salvesken. c. Sett 90201513A, 90201555A, 90201644A, 90201645A: krever to avstandsstykker (7) per side, mellom armen og salvesken. |
Figur 4. Støtte for nedre arm |
Montering av salveske
| 1. | Se Figur 1 . Åpne salvesken. | |
| 2. | Dra til knappen (plassert på innsiden av salvesken) utover. Roter mot grønt for å løsne og mot rødt for å feste. | |
| 3. | Ha salvesken tippet litt fremover, og sett inn gaffelenden av den nedre støttearmen over det nedre fremre minifestepunktet. a. Den tykke delen av nedre støttearm skal havne i plastforingen med redusert diameter på minifestepunktet ved nedre fremre festepunkt. | |
| 4. | Dra salvesken fremover på sykkelen samtidig som du sjekker at den er festet på alle de tre festepunktene. | |
| 5. | Sjekk at salvesken er låst på plass. En indikator plassert på baksiden av salveskene viser deg når veskene er låst (flagg ned) eller ulåst (flagg opp). | |
| 6. | Trekk til skruene på nedre støttearm. Stram til. Tiltrekningsmoment: 6,8–10,2 N·m (60–90 in-lbs) |
Monter nedre fremre festepunkt
MERK

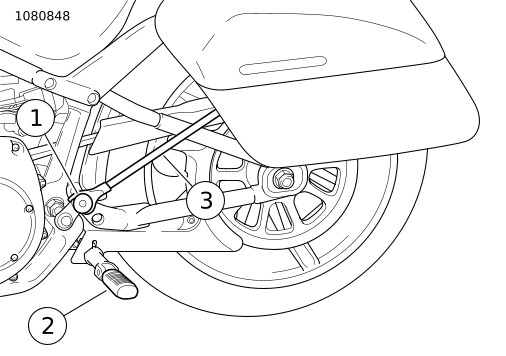

Se Figur 5 . Monter festepunktkomponentene på nedre fremre støtte før du monterer nedre fremre støtte på sykkelen. Sørg for at alle avstandsstykker og minifestepunkter er på riktig sted før du fortsetter.
| 1 | Festepunkt |
| 2 | Passasjerfothviler |
| 3 | Nedre fremre støtte |
Figur 5. Nedre fremre støtte og feste
Juster nedre fremre festepunkt
| 1. | Se Figur 4 . Monter festepunktet (4) på festepunktbraketten (6) med skruen (5). Festepunktet skal peke utover når det er montert på sykkelen. Stram til. Tiltrekningsmoment: 6,8–10,2 N·m (60–90 in-lbs) | |
| 2. | Se Figur 5 . Monter festepunktbraketten til rammen med festepunktet utover. Hakket i braketten skal være på linje med svingarmmutteren. MERK På noen modeller kan det hende at fothvileren må fjernes først. a. Hvis sykkelen har passasjerfothvilere, monterer du festebraketten til rammen og fothvilerstøtten på braketten. Stram til. Tiltrekningsmoment: 47,5–61 N·m (35–45 ft-lbs) b. Se Figur 4 . Hvis sykkelen ikke har passasjerfothvilere, monterer du braketten på rammen med skrue (3) og skive (2). Stram til. Tiltrekningsmoment: 16,3–24,4 N·m (12–18 ft-lbs) | |
| 3. | Figur 5 Mens du holder fast nedre fremre støtte (3) for å forhindre rotasjon, strammer du skruen med utvidet T50-TORX-hode. Stram til. Tiltrekningsmoment: 47,5–61 N·m (35–45 ft-lbs) |
Monter passasjerfothvileren
Monter passasjerfothvileren på fothvilerstøtten med sjakkelpinnen.
MERK
På Softail-modeller fra 2018 er passasjerfothvileren festet med pinner, plate, fjær og kule.
Monter reflekser
MERK
Temperaturen bør være minst 16 °C for at refleksene skal festes skikkelig til festene. Ikke fjern beskyttelsen for limet før du er klar til å feste refleksen.
ADVARSELFederal Motor Vehicle Safety Standard (FMVSS) 108 krever at motorsykler er utstyrt med side- og bakreflektor. Påse at bak- og sidereflektor er korrekt montert. Hvis føreren er vanskelig å se for andre motorister, kan dette utgjøre fare for liv og helse. (00336b)

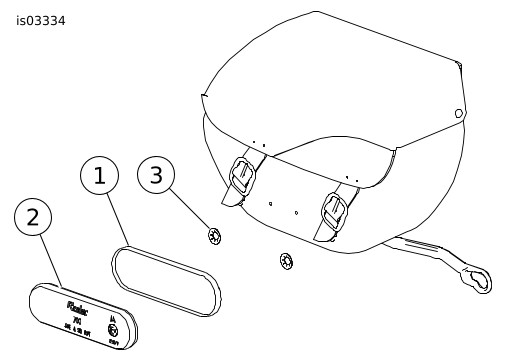

| 1. | Se Figur 6 . Plasser refleksfestet (1) midt på salvesken. |  Figur 6. Monter reflekser |
| 2. | Marker hullene på salvesken med en penn eller et annet egnet verktøy. | |
| 3. | Rengjør overflaten på refleksfestet (1) der refleksen blir montert med såpevann eller en blanding av 50 til 70 % isopropylalkohol og 30 til 50 % destillert vann. La det tørke godt. | |
| 4. | Fjern beskyttelsen fra limet på baksiden av refleksen (2). | |
| 5. | Plasser refleksen forsiktig i refleksfestet, og trykk den på plass. | |
| 6. | Hold refleksen med jevnt trykk i minst et minutt. | |
| 7. | Bruk et egnet verktøy til å lage to 3/16-tommers hull i salveskene på stedene som er merket i steg 2. | |
| 8. | Monter refleksfestet (1) på salvesken med to trykkmuttere (3). Trykkmutterne monteres fra innsiden av salvesken. MERK La det gå minst et døgn etter at refleksen er festet før du vasker området, spyler det med vann eller utsetter det for vær og vind. Bindemiddelet vil øke til maksimal styrke etter ca. 72 timer ved normal romtemperatur. |
Monter motsatt nedre fremre festepunkt og salveske.
| 1. | Fjern eksosanlegget. Se servicehåndboken. | |||||||||||
| 2. | Gjenta det samme som på motsatt side av sykkelen for å montere nedre fremre festepunkt og salvesken. | |||||||||||
| 3. | Se Figur 7 . Fest festepunktet (4) til eksosbraketten (1) på innsiden av sykkelen. | |||||||||||
| 4. | Monter eksosanlegget. Se servicehåndboken. |
Figur 7. Nedre armstøtte (høyre side) |
Sluttmontering
MERK
Sjekk at tenningen/lysbryteren er i posisjonen OFF (av) før du monterer hovedsikringen / fester batterikablene.
| 1. | Installer hovedsikringen. Se servicehåndboken. | |
| 2. | Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet. Se servicehåndboken. |
VEDLIKEHOLD
Festepunktskruer
MERK
Dersom maskinvaren ikke strammes til angitt tiltrekkingsmoment, kan det oppstå skade på det monterte ekstrautstyret. (00508b)
| 1. | Etter 500 miles på veien med salveskene montert, må du sjekke strammingen av festepunktskruene. Sjekk strammingen, og stram til om nødvendig. Stram til. a. Øvre festepunktskruer. Tiltrekningsmoment: 28,5–36,6 N·m (21–27 ft-lbs) b. Nedre fremre festepunktskruer. Tiltrekningsmoment: 16,3–24,4 N·m (12–18 ft-lbs) c. Nedre festearmskruer for salveske. Tiltrekningsmoment: 6,8–10,2 N·m (60–90 in-lbs) |
Stell av salvesker
Bruk Harley-Davidson Genuine Leather Dressing som følger med salveskene, i henhold til instruksjonene i skinnstellsettet. Du kan få tak i mer hos en Harley-Davidson-forhandler (HD-delenummer 9826191V).
