DETACHABLE可拆卸式边箱套件
J063822022-03-10
基本信息
表1。 概述
套件 | 建议工具 | 技能水平(1) |
|---|---|---|
90201513A、90201552A、90201555A、90201561A、 90201644A、90201645A | 防护眼镜，扭矩扳手 |   |
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

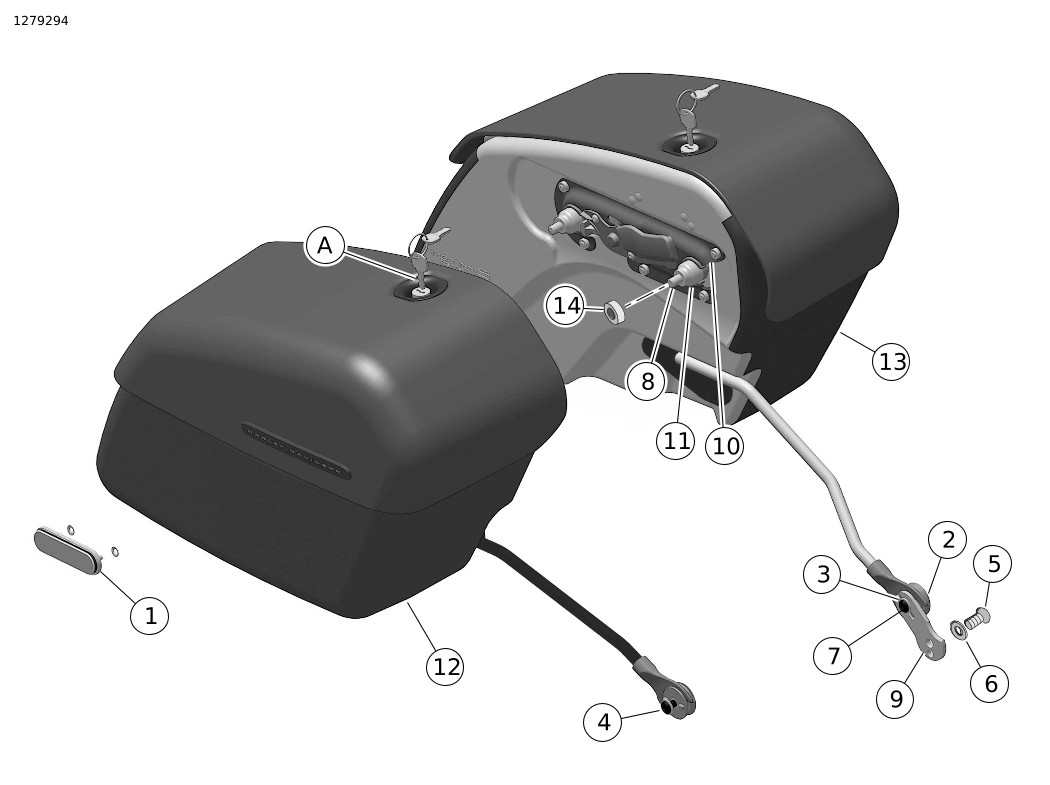

图1。 套件内容： 可拆卸式鞍囊袋套件
表2。 套件内容：
 | 项目 | 数量 | 描述 | 零件编号 | 注意 |
|---|---|---|---|---|---|
 | 1 | 2 | 反光片套件 | 59480-04A | 6.8–10.16 N·m (60–90 in-lbs) |
| 2 | 2 | 下部对接点 | 90201524 | |
| 3 | 1 | 半圆头内六角螺丝 | 3540 | 6.8–10.2 N·m (60–90 in-lbs) |
| 4 | 1 | 半圆头内六角螺丝 | 4016 | 6.8–10.2 N·m (60–90 in-lbs) |
| 5 | 1 | 半圆头内六角螺丝 | 4097 | 47.5–61 N·m (35–45 ft-lbs) |
| 6 | 1 | 平垫圈 | 6701 | |
| 7 | 2 | 平垫圈 | 6702 | |
| 8 | 4 | 梅花凹头螺丝 | 10200045 | 28.5–36.6 N·m (21–27 ft-lbs) |
| 9 | 1 | 下部对接点支架 | 90201764 | |
| 10 | 4 | 上部对接点 | 90201763 | |
| 11 | 4 | 隔块 | 90201541 | |
| 12 | 1 | 右边箱 | 90201514 | 套件90201513A |
| 1 | 右边箱 | 90201553 | 套件90201552A | |
| 1 | 右边箱 | 90201556 | 套件90201555A | |
| 1 | 右边箱 | 90201642 | 套件90201561A | |
| 1 | 右边箱 | 90201646 | 套件90201644A | |
| 1 | 右边箱 | 90201647 | 套件90201645A | |
| 13 | 1 | 左边箱 | 90201515 | 套件90201513A |
| 1 | 左边箱 | 90201554 | 套件90201552A | |
| 1 | 左边箱 | 90201758 | 套件90201555A | |
| 1 | 左边箱 | 90201643 | 套件90201561A | |
| 1 | 左边箱 | 90201648 | 套件90201644A | |
| 1 | 左边箱 | 90201649 | 套件90201645A | |
| 14 | 6 | 隔块 | 91414-00 | 套件90201513A、90201645A |
| 4 | 套件90201555A和90201644A | |||
文字中提到，但套件中不包括的项目： | |||||
| A | 1 | 更换锁套件、鞍囊袋（包括一套两把钥匙） | 90201087 | |
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。

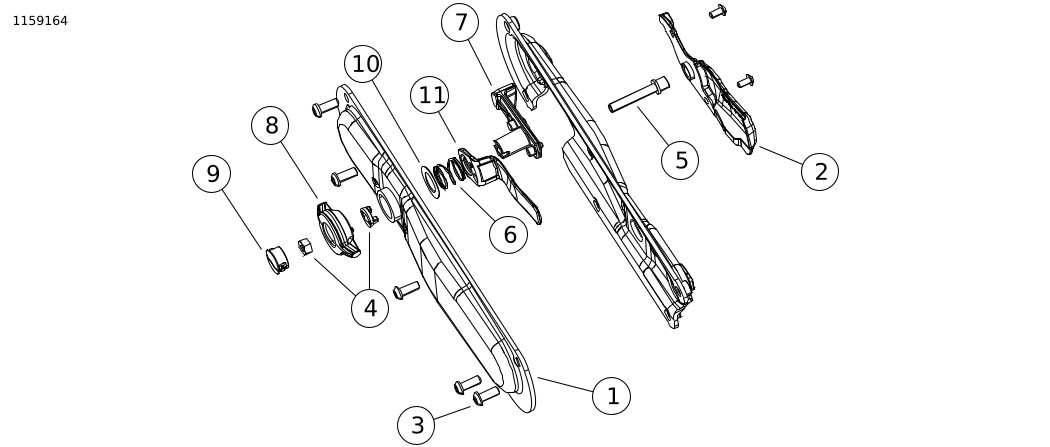

图2。 套件内容： 鞍囊插销组件
表3。 套件内容： 鞍囊插销组件
| 项目 | 数量 | 描述 | 零件编号 | 注意 |
|---|---|---|---|---|---|
| 1 | 1 | 边箱安装架，内、右侧，用于 90201513A, 90201645A | 90201617 | |
| 1 | 边箱安装架，内、右侧，用于 90201555A, 90201644A, 90201561A, 90201552A | 90201536 | ||
| 1 | 边箱安装架，内、左侧，用于 90201513A, 90201645A | 90201620 | ||
| 1 | 边箱安装架，内、左侧，用于 90201555A, 90201644A, 90201561A, 90201552A | 90201537 | ||
| 2 | 1 | 边箱安装架，外、右侧，用于 90201513A, 90201645A | 90201618 | |
| 1 | 边箱安装架，外、右侧，用于 90201555A, 90201644A, 90201561A, 90201552A | 90201516 | ||
| 1 | 边箱安装架，外、左侧，用于 90201513A, 90201645A | 90201619 | ||
| 1 | 边箱安装架，外、左侧，用于 90201555A, 90201644A, 90201561A, 90201552A | 90201517 | ||
| 3 | 5 | 半圆头锁紧螺丝，Torx 头 | 1001 | 6.8–10.16 N·m (60–90 in-lbs) |
| 4 | 1 | 边箱锁扣维修套件 | 90201945 | |
| 5 | 1 | 凹头螺丝，Sems | 10500009 | 1.7–3.4 N·m (15–30 in-lbs) |
| 6 | 1 | 压缩弹簧 | 11700004 | |
| 7 | 1 | 锁杆 | 90200481 | 1–1.7 N·m (9–15 in-lbs) |
| 8 | 1 | 锁扣手柄 | 90200483 | |
| 9 | 1 | 锁扣盖 | 90200484 | 1–1.7 N·m (9–15 in-lbs) |
| 10 | 1 | 弹簧隔块，锁杆 | 90200515 | |
| 11 | 1 | 右侧边箱指示器 | 90201760 | |
1 | 左侧边箱指示器 | 90201759 |
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。
概述
车型
关于车型适配信息，请参见 P&A 零售目录或访问 www.harley-davidson.com 上的 Parts and Accessories（零件与附件）部分（仅限英文）。
确保您使用的是最新版的说明书，可从下列网站获取： www.harley-davidson.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
部分车型有可能需要单独购买转向信号/车牌重新定位套件。 此套件可为边箱和所有可拆卸式附件提供充足的空间。 参见P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅限英文）。
这些项目在哈雷戴维森经销商处有售。
正确安装此套件需要 LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（乐泰243中强度螺纹锁固密封剂，蓝色） (99642-97) 。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
准备
配有主保险丝的车型：
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
| 1. | 参见维修手册并遵循其中说明拆下座椅和主保险丝。 保留所有座椅安装五金件。 |
安装转向信号重新定位套件
如果需要转向信号/车牌重新定位套件，请参阅转向信号重新定位套件随附的说明书。
将对接点安装至挡板支柱
| 1. | 参见 图3 。 将隔块 (1) 和对接点 (2) 安装至 新 的挡板支柱螺栓 (3)。 | |
| 2. | 穿过挡板支柱和挡板将螺栓安装至挡板内侧的螺母板。 | |
| 3. | 套件90201513A、90201645A： 将隔块（4）安装至前部对接点（挡板支柱与隔块（1）之间）。 |
| 1 | 隔块 |
| 2 | 对接点 |
| 3 | 螺栓 |
| 4 | 隔块 |

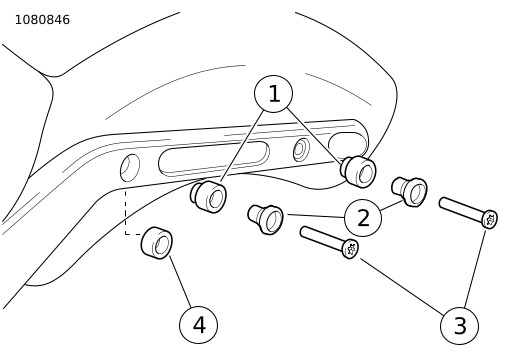

图3。 挡板支柱对接点
将下部支撑臂安装至边箱
| 1. | 参见 图4 。 在螺丝（3）的螺纹上涂敷螺纹锁固剂。LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（乐泰243中强度螺纹锁固密封剂，蓝色） (99642-97) | |||||||||||||||
| 2. | 使用平垫圈（2）和螺丝（3）将下部支撑臂（1）松松地安装至两个边箱。 a. 下部支撑臂卡入边箱背面的槽中。 b. 五金件从边箱内侧固定支撑臂。 c. 工具包 90201513A、90201555A、90201644A、90201645A： 需要在臂和边箱间的每一侧安装两块隔块 (7)。 |

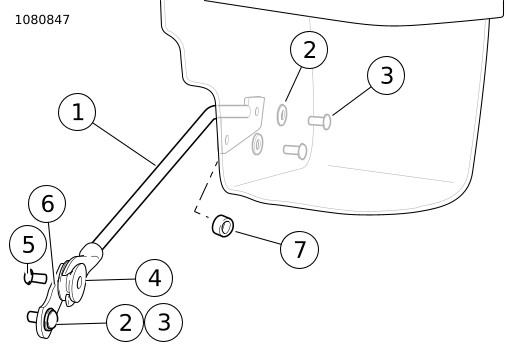

图4。 下部支撑臂 |
安装边箱
| 1. | 参见 图1 。 打开边箱。 | |
| 2. | 向外拉动旋钮（位于边箱内侧），朝向绿色方向转动解锁，朝向红色方向转动锁定。 | |
| 3. | 使边箱略微向前倾斜，靠近摩托车，在前下侧的微型对接点上插入下部支撑臂叉端。 a. 下部支撑臂末端的厚度应当能够卡入前下侧对接点位置中微型对接点的直径渐缩的塑料槽。 | |
| 4. | 在车辆上向前滑动边箱，确保边箱完全进入所有三个对接点到位。 | |
| 5. | 确保边箱完全锁定到位。 边箱背面有一个指示器，可显示边箱已锁定（标记向下）或已解锁（标记向上）。 | |
| 6. | 紧固下部支撑臂螺丝。 拧紧。 扭矩: 6.8–10.2 N·m (60–90 in-lbs) |
安装前部下对接点
注意
参见 图5 。 将对接点部件安装至下部前支架上，然后将下部前支架安装至车辆。 确保所有隔块和微型对接点均已对准，然后再继续操作。
| 1 | 对接点 |
| 2 | 乘客脚蹬 |
| 3 | 下前支座 |

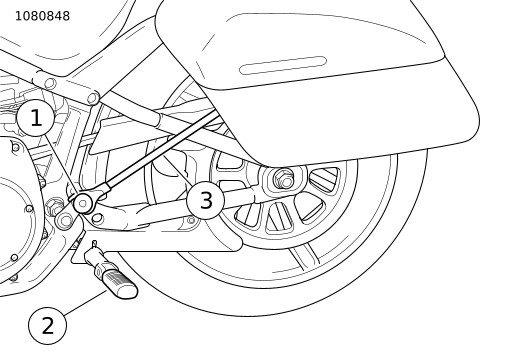

图5。 下部前支架和对接点
调节下部前对接点
| 1. | 参见 图4 。 使用螺丝（5）将对接点（4）安装至对接点支架（6）。 安装至车辆时，对接点应朝向外侧。 拧紧。 扭矩: 6.8–10.2 N·m (60–90 in-lbs) | |
| 2. | 参见 图5 。 将对接点支架安装至车架，使对接点朝外，将支架上的槽口对准回转臂枢轴螺母。 注意 根据具体车辆，有可能需要先拆卸脚蹬支架。 a. 如果车辆具有乘客脚蹬，将对接支架安装至车架，将脚蹬支架安装至该支架顶部。 拧紧。 扭矩: 47.5–61 N·m (35–45 ft-lbs) b. 参见 图4 。 如果车辆没有乘客脚蹬，则使用螺丝（3）和垫圈（2）将支架安装至车架。 拧紧。 扭矩: 16.3–24.4 N·m (12–18 ft-lbs) | |
| 3. | 图5固定下部前支架（3）防止其旋转，同时使用加长T50 TORX扳手头拧紧螺丝。 拧紧。 扭矩: 47.5–61 N·m (35–45 ft-lbs) |
安装乘客脚蹬
使用U形夹销将乘客脚蹬安装至脚蹬支架。
注意
对于2018年款软尾车辆，乘客脚蹬通过销、固定板、弹簧和球固定。
安装反光片
注意
环境温度应不低于 16° C (60° F)，以便将反光片正确粘贴至反光片底架。 在准备好安装反光片之前，切勿拆下内衬。
警告联邦机动车安全标准（FMVSS）108要求摩托车配备后反光片和侧反光片。 确保已正确安装后反光片和侧反光片。 骑手不易被其他驾驶者看见有可能导致死亡或重伤。 (00336b)

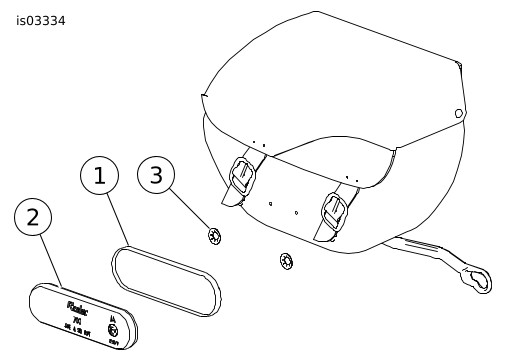

| 1. | 参见 图6 。 将反光片底架（1）定位至边箱中心。 |  图6。 安装反光片 |
| 2. | 使用笔或其他适当工具在边箱上标出孔的位置。 | |
| 3. | 使用肥皂水或者50-70%异丙醇和30-50%蒸馏水的混合剂清洁用于安装反光片的反光片底架（1）表面。 待其完全晾干。 | |
| 4. | 去掉反光片（2）背胶上的衬垫。 | |
| 5. | 小心地将反光片放置到反光片底架上并用力按压到位。 | |
| 6. | 将反光片保持在原位不动并继续按压至少一分钟。 | |
| 7. | 使用适当的工具在边箱上钻出两个 3/16 英寸的孔（步骤 2 中标记的位置）。 | |
| 8. | 使用两个快速扣件（3）将反光片底架（1）安装至边箱。 从边箱内侧安装快速扣件。 注意 安装反光片之后必须放置至少24小时，然后方可对此区域进行强力清洗、高压喷水或将其暴露于极端天气之下。 在正常室温下大约72小时后，粘合力将达到最大强度。 |
安装对侧下部前对接点和边箱
| 1. | 拆下排气管。 参见维修手册。 | |||||||||||
| 2. | 重复与车辆对侧相同的步骤安装下部前对接点和边箱。 | |||||||||||
| 3. | 参见 图7 。 将对接点（4）固定至车辆内侧的排气管支架（1）。 | |||||||||||
| 4. | 安装排气系统。 参见维修手册。 |
图7。 下部支撑臂（右侧） |
最终组装
注意
安装主保险丝/连接电池线缆之前，确保点火/车灯钥匙开关处于OFF（关闭）位置。
| 1. | 安装主保险丝。 参见维修手册。 | |
| 2. | 安装座椅。 安装好座椅之后向上拉动座椅，确保固定牢靠。 参见维修手册。 |
保养
对接点螺丝
通告
未能将紧固件拧紧至规定扭矩可导致所安装附件损坏。 (00508b)
| 1. | 安装边箱并上路骑行500英里后，必须检查对接点安装螺丝的扭矩。 检查确认是否保持了正确的扭矩并在必要时拧紧螺丝。 拧紧。 a. 上部对接点螺丝。 扭矩: 28.5–36.6 N·m (21–27 ft-lbs) b. 下部前对接点螺丝。 扭矩: 16.3–24.4 N·m (12–18 ft-lbs) c. 边箱下部支撑臂螺丝。 扭矩: 6.8–10.2 N·m (60–90 in-lbs) |
护理边箱
遵循皮革护理套件中的说明涂抹边箱随附的Harley-Davidson Genuine Leather Dressing（哈雷戴维森原厂皮革保护油）。 额外的罐在哈雷戴维森经销商处有售（哈雷戴维森零件编号9826191V）。
