IRROTETTAVAT Sivulaukku-SARJAT
J063822022-03-10
YLEISET TIEDOT
Taulukko 1. Yleistä
Sarjat | Ehdotetut työkalut | Osaamistaso(1) |
|---|---|---|
90201513A, 90201552A, 90201555A, 90201561A, 90201644A, 90201645A | Suojalaseja, momenttiavain |   |
(1) Kiristäminen kiristysmomentin arvoon tai muita soveltuvia työkaluja tarvitaan
SARJAN SISÄLTÖ

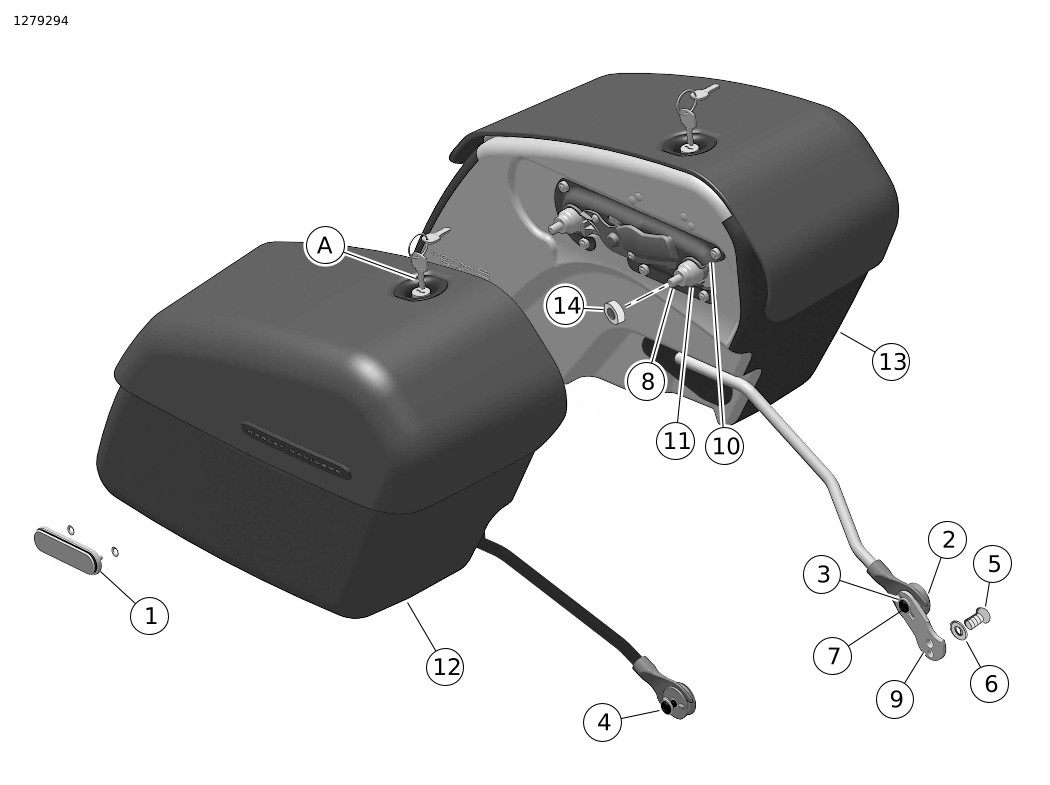

Kuva 1. Sarjan sisältö: Irrotettavat satulalaukkusarjat
Taulukko 2. Sarjan sisältö
 | Kohde | Määrä | Kuvaus | Osanro | Muistiinpanoja |
|---|---|---|---|---|---|
 | 1 | 2 | Heijastin-sarja | 59480-04A | 6,8–10,16 N·m (60–90 in-lbs) |
| 2 | 2 | Telakointipiste, alempi | 90201524 | |
| 3 | 1 | Ruuvi, kuusiokolo, kupukanta | 3540 | 6,8–10,2 N·m (60–90 in-lbs) |
| 4 | 1 | Ruuvi, kuusiokolo, kupukanta | 4016 | 6,8–10,2 N·m (60–90 in-lbs) |
| 5 | 1 | Ruuvi, kuusiokolo, kupukanta | 4097 | 47,5–61 N·m (35–45 ft-lbs) |
| 6 | 1 | Aluslevy, tavallinen | 6701 | |
| 7 | 2 | Aluslevy, tavallinen | 6702 | |
| 8 | 4 | Ruuvi, Torx-hylsy | 10200045 | 28,5–36,6 N·m (21–27 ft-lbs) |
| 9 | 1 | Telakointipisteen kiinnike, alempi | 90201764 | |
| 10 | 4 | Telakointipiste, ylempi | 90201763 | |
| 11 | 4 | Välike | 90201541 | |
| 12 | 1 | Sivulaukku, oikea | 90201514 | Sarja 90201513A |
| 1 | Sivulaukku, oikea | 90201553 | Sarja 90201552A | |
| 1 | Sivulaukku, oikea | 90201556 | Sarja 90201555A | |
| 1 | Sivulaukku, oikea | 90201642 | Sarja 90201561A | |
| 1 | Sivulaukku, oikea | 90201646 | Sarja 90201644A | |
| 1 | Sivulaukku, oikea | 90201647 | Sarja 90201645A | |
| 13 | 1 | Sivulaukku, vasen | 90201515 | Sarja 90201513A |
| 1 | Sivulaukku, vasen | 90201554 | Sarja 90201552A | |
| 1 | Sivulaukku, vasen | 90201758 | Sarja 90201555A | |
| 1 | Sivulaukku, vasen | 90201643 | Sarja 90201561A | |
| 1 | Sivulaukku, vasen | 90201648 | Sarja 90201644A | |
| 1 | Sivulaukku, vasen | 90201649 | Sarja 90201645A | |
| 14 | 6 | Välike | 91414-00 | Sarjat 90201513A, 90201645A |
| 4 | Sarjat 90201555A ja 90201644A | |||
Tuotteet, jotka mainitaan tekstissä, mutta jotka eivät sisälly sarjaan. | |||||
| A | 1 | Korvaaminen lukkosarja, satulalaukku (sisältää kahdet avaimet) | 90201087 | |
HUOMAUTUS
Tarkista, että kaikki sisältö on pakissa ennen asentamisen aloittamista ja ennen kuin poistat osia ajoneuvosta.

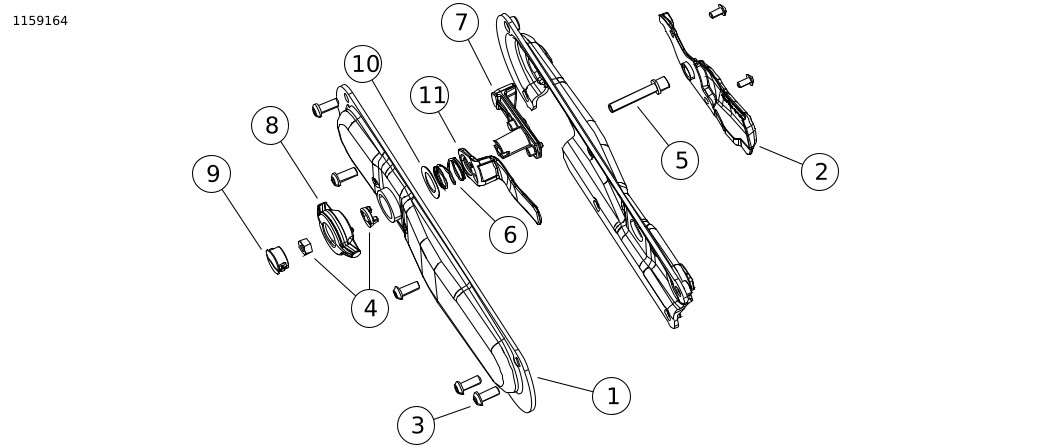

Kuva 2. Sarjan sisältö: Sivulaukun salvan kokoaminen
Taulukko 3. Sarjan sisältö: Sivulaukun salvan kokoaminen
| Kohde | Määrä | Kuvaus | Osanro | Muistiinpanoja |
|---|---|---|---|---|---|
| 1 | 1 | Sivulaukun asennuskiinnike, sisäpuoli, oikeanpuoleinen, käytetään sarjoissa 90201513A, 90201645A | 90201617 | |
| 1 | Sivulaukun asennuskiinnike, sisäpuoli, oikeanpuoleinen, käytetään sarjoissa 90201555A, 90201644A, 90201561A, 90201552A | 90201536 | ||
| 1 | Sivulaukun asennuskiinnike, sisäpuoli, vasemmanpuoleinen, käytetään sarjoissa 90201513A, 90201645A | 90201620 | ||
| 1 | Sivulaukun asennuskiinnike, sisäpuoli, vasemmanpuoleinen, käytetään sarjoissa 90201555A, 90201644A, 90201561A, 90201552A | 90201537 | ||
| 2 | 1 | Sivulaukun asennuskiinnike, ulkopuoli, oikeanpuoleinen, käytetään sarjoissa 90201513A, 90201645A | 90201618 | |
| 1 | Sivulaukun asennuskiinnike, ulkopuoli, oikeanpuoleinen, käytetään sarjoissa 90201555A, 90201644A, 90201561A, 90201552A | 90201516 | ||
| 1 | Sivulaukun asennuskiinnike, ulkopuoli, vasemmanpuoleinen, käytetään sarjoissa 90201513A, 90201645A | 90201619 | ||
| 1 | Sivulaukun asennuskiinnike, ulkopuoli, vasemmanpuoleinen, käytetään sarjoissa 90201555A, 90201644A, 90201561A, 90201552A | 90201517 | ||
| 3 | 5 | Ruuvi, kupukanta, lukitus, Torx-sarja | 1001 | 6,8–10,16 N·m (60–90 in-lbs) |
| 4 | 1 | Sivulaukun salvan huoltosarja | 90201945 | |
| 5 | 1 | Ruuvi, hylsy, sems | 10500009 | 1,7–3,4 N·m (15–30 in-lbs) |
| 6 | 1 | Puristusjousi | 11700004 | |
| 7 | 1 | Salvan kiinnike | 90200481 | 1–1,7 N·m (9–15 in-lbs) |
| 8 | 1 | Salvan kahva | 90200483 | |
| 9 | 1 | Salvan kansi | 90200484 | 1–1,7 N·m (9–15 in-lbs) |
| 10 | 1 | Jousen välike, salvan kiinnike | 90200515 | |
| 11 | 1 | Satulalaukun vilkku, oikea | 90201760 | |
1 | Satulalaukun vilkku, vasen | 90201759 |
HUOMAUTUS
Tarkista, että kaikki sisältö on pakissa ennen asentamisen aloittamista ja ennen kuin poistat osia ajoneuvosta.
YLEISTÄ
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
Varmista, että käytössäsi on uusin versio käyttöohjeisiin, joka löytyy osoitteesta: www.harley-davidson.com/isheets
Ota yhteyttä Harley-Davidson asiakastukikeskukseen numerossa 1-800-258-2464 (vain Yhdysvallat) tai 1-414-343-4056.
Asennusvaatimukset
Joihinkin malleihin on ehkä ostettava erikseen suuntavilkku/rekisterikilven siirron sarja. Tämä sarja tarjoaa tarpeeksi tilaa sivulaukuille ja muille irrotettaville lisävarusteille. Katso P&A-myyntiluettelo tai Parts and Accessories -osio sivustolla www.harley-davidson.com (vain englanniksi).
Nämä tuotteet voit ostaa Harley-Davidson jälleenmyyjältä.
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97) vaaditaan tämän sarjan asianmukaista asennusta varten.
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tähän asennukseen tarvitaan moottoripyörämallisi korjaamokäsikirja, jonka voit ostaa Harley-Davidson-jälleenmyyjältä.
Sarjan sisältö
Katso kohdat Kuva 1 ja Taulukko 2.
VAROITUSÄlä ylitä sivulaukun suurinta sallittua kuormaa. Pakkaa molempiin laukkuihin saman verran painoa. Liian suuri paino sivulaukuissa voi aiheuttaa ajoneuvon hallinnan menettämisen, mikä voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00383a)
HUOMAUTUS
Satulalaukun suurin sallittu kuorma on 6,8 kg (15 lb) .
VALMISTELU
Mallit, joissa pääsulake:
VAROITUSIrrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
| 1. | Seuraa korjaamokäsikirjan ohjeita, kuinka poistaa istuin ja pääsulake. Säilytä kaikki satulan kiinnitysosat. |
Asenna suuntavilkun asennussarja
Jos suuntavilkun/rekisterikilven siirtosarjaa tarvitaan, katso ohjeet Turn Signal Relocation -sarjasta.

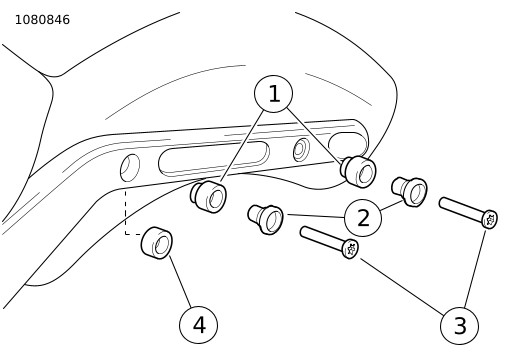

Asenna telakointipisteet lokasuojan tuelle
| 1. | Katso Kuva 3 . Asenna välike (1) ja telakointipiste (2) uuden lokasuojan joustintuen pultin (3) päälle. | |
| 2. | Asenna pultti lokasuojan joustintuen ja lokasuojan läpi lokasuojan sisällä olevaan ruuvilevyyn. | |
| 3. | Sarjat 90201513A, 90201645A: Asenna välike (4) etummaiseen telakointipisteeseen lokasuojan jäykisteen ja välikkeen (1) väliin. |
| 1 | Välike |
| 2 | Telakointipiste |
| 3 | Pultti |
| 4 | Välike |
Kuva 3. Lokasuojan joustintuen telakointipisteet

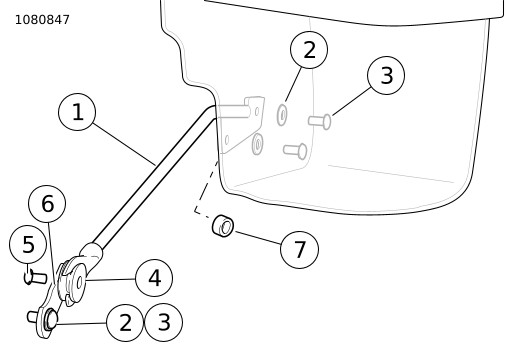

Asenna alemmat kyynärtuet sivulaukkuihin
| 1. | Katso Kuva 4 . Lisää kierrelukitetta ruuviin (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (kierrelukite, sininen) (99642-97) | |||||||||||||||
| 2. | Asenna alempi kyynärtuki (1) molempiin sivulaukkuihin käyttäen litteitä aluslevyjä (2) ja ruuveja (3). a. Kyynärvarren tuki sopii kohtaan sivulaukun takaosassa. b. Laite kiinnittyy kyynärtukeen sivulaukun sisältä. c. Sarjat 90201513A, 90201555A, 90201644A, 90201645A: vaativat kaksi välikettä (7) molemmille puolille, varren ja sivulaukun väliin. |
Kuva 4. Alempi käsituki |
Sivulaukun asentaminen
| 1. | Katso Kuva 1 . Avaa sivulaukku. | |
| 2. | Vedä nuppia (sivulaukun sisällä) ulospäin, pyöritä kohti vihreää irrottaaksesi ja punaista kohti kiinnittääksesi. | |
| 3. | Lähesty ajoneuvoa sivulaukku hieman etukenossa ja aseta alemman käsituen haarukkapää minitelakointipisteen etualaosan yli. a. Alemman käsituen paksuuden pitäisi koskettaa alennetun halkaisijan muovista uraa minitelakointipisteessä etualemman telakointipisteen sijainnissa. | |
| 4. | Työnnä satulalaukku eteenpäin ajoneuvossa, varmistaen, että se on täysin paikallaan kaikissa kolmessa telakointipisteessä. | |
| 5. | Varmista, että sivulaukku on täysin lukittu asentoon. Sivulaukun taakse sijoitetaan merkki näyttämään, milloin laukku on lukittu (lippu alhaalla) tai auki (lippu ylhäällä). | |
| 6. | Kiristä alempien kyynärtukien ruuvit. Kiristä. Vääntömomentti: 6,8–10,2 N·m (60–90 in-lbs) |

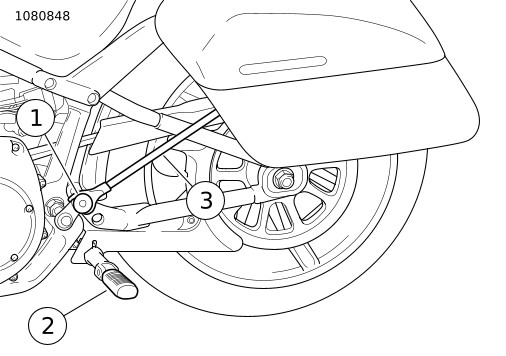

Asenna telakointipisteen etualaosa
HUOMAUTUS
Katso Kuva 5 . Ennen kuin asennat alemman keulatuen ajoneuvoon, asenna telakointipisteen komponentit alempaan keulatukeen. Varmista, että kaikki välikkeet ja minitelakointipisteet tasataan ennen jatkamista.
| 1 | Telakointipiste |
| 2 | Matkustajan jalkatappi |
| 3 | Alempi keulatuki |
Kuva 5. Alempi keulatuki ja telakointi
Säädä alemman keulatuen telakointia
| 1. | Katso Kuva 4 . Asenna telakointipiste (4) telakointi pisteen kiinnikkeeseen (6) ruuvilla (5). Telakointipisteen tulisi osoittaa ulospäin kun asennettu. Kiristä. Vääntömomentti: 6,8–10,2 N·m (60–90 in-lbs) | |
| 2. | Katso Kuva 5 . Asenna telakointipisteen kiinnike runkoon telakointipiste osoittaen ulos päin, tasaten lovet kiinnikkeessä takahaarukan pivot-mutteriin. HUOMAUTUS Ajoneuvosta riippuen, footpeg-tuki joudutaan ehkä poistamaan ensin. a. Jos ajoneuvossa on matkustajan footpeg-tuki, asenna telakointikiinnikkeet runkoa vasten ja asenna footpeg-tuet kiinnikkeen päälle. Kiristä. Vääntömomentti: 47,5–61 N·m (35–45 ft-lbs) b. Katso Kuva 4 . Jos ajoneuvolla ei ole matkustajan footpeg-tukia, asenna kiinnike kiinni runkoon ruuveilla (3) ja välikkeellä (2). Kiristä. Vääntömomentti: 16,3–24,4 N·m (12–18 ft-lbs) | |
| 3. | Kuva 5 Kiristä ruuvia käyttäen laajennettua T50 TORX-kärkeä samalla estäen alempaa keulatukea (3) pyörimästä. Kiristä. Vääntömomentti: 47,5–61 N·m (35–45 ft-lbs) |
Asenna matkustajan jalkatappi
Asenna matkustajan footpeg sen tukeen käyttämällä haarukkapäistä kiinnitystappia.
HUOMAUTUS
2018 vuoden Softail-malleissa, matkustajan footpeg on kiinnitetty tapeilla, retentiolevyllä, jousella ja kuulalla.

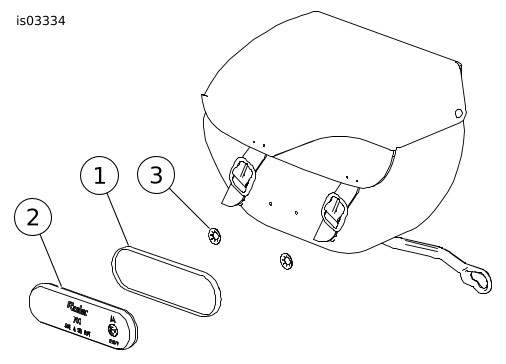

Asenna heijastimet
HUOMAUTUS
Ympäristön lämpötila pitäisi olla vähintään 16° C (60° F), jotta heijastimet kiinnittyvät kunnolla. Älä poista tiivistettä, ennen kuin olet valmis lisäämään heijastimen.
VAROITUSFederal Motor Vehicle Safety Standard (FMVSS) 108 -standardi edellyttää, että moottoripyörä varustetaan taka- ja sivuheijastimilla. Varmista, että taka- ja sivuheijastimet on kiinnitetty oikein. Kuljettajan huono näkyvyys liikenteessä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00336b)
| 1. | Katso Kuva 6 . Sijoita heijastimen pidike (1) sivulaukun keskelle. |  Kuva 6. Asenna heijastimet |
| 2. | Merkitse reiät sivulaukkuun kynällä tai muulla sopivalla työkalulla. | |
| 3. | Puhdista heijastimen alusta (1) asennettavan heijastimen kohdalta saippuavedellä tai 50-70% seoksella isopropyylialkoholia ja 30-50% tislattua vettä. Anna alueen kuivua kunnolla. | |
| 4. | Poista heijastimen (2) takana oleva liimatiiviste. | |
| 5. | Sijoita heijastin varoen sen tukeen ja paina tiukasti paikalleen. | |
| 6. | Pidä heijastinta paikallaan kevyesti painaen vähintään minuutin ajan. | |
| 7. | Sopivaa välinettä käyttäen, tee kaksi 3/16 tuuman reikää sivulaukkuun paikkoihin, jotka on merkitty vaiheessa 2. | |
| 8. | Asenna heijastimen pidike (1) sivulaukkuun käyttäen kahta paikalleen työnnettävää kiinnikettä (3). Paikalleen työnnettävät kiinnikkeet asennetaan sivulaukun sisältä. HUOMAUTUS Odota VÄHINTÄÄN 24 tuntia heijastimen kiinnittämisen jälkeen ennen alueen altistamista voimakkaalle pesemiselle, tehokkaalle vesisuihkulle tai äärimmäisille sääolosuhteille. Liimaliitoksen vahvuus on parhaimmillaan, kun se on kuivunut noin 72 tuntia huoneenlämmössä. |
Asenna vastakkainen alempi keulatuki ja sivulaukku
| 1. | Irrota pakoputki. Katso korjaamokäsikirjaa | |||||||||||
| 2. | Toista samat tehtävät kuin ajoneuvon vastakkaisella puolella asentaaksesi telakointipisteen ja sivulaukun. | |||||||||||
| 3. | Katso Kuva 7 . Kiinnitä telakointipiste (4) pakoputken tukikiinnikkeeseen (1) ajoneuvon sisäpuolella. | |||||||||||
| 4. | Asenna pakoputki. Katso korjaamokäsikirjaa |
Kuva 7. Alempi kyynärtuki (oikea) |
Lopullinen kokoonpano
HUOMAUTUS
Varmista, että virta-/valokytkin on OFF-asennossa ennen pääsulakkeen/akkukaapelien asentamista.
| 1. | Asenna pääsulake. Katso korjaamokäsikirjaa | |
| 2. | Asenna satula. Kun satula on asennettu, varmista sen kiinnitys vetämällä sitä ylöspäin. Katso korjaamokäsikirjaa |
HUOLTO
Telakointipisteen ruuvit
HUOMAUTUS
Jos kiinnitysosia ei kiristetä määritettyyn kiristysmomenttiin, asennettu lisävaruste voi vaurioitua. (00508b)
| 1. | Ajettuasi moottoripyörälläsi yli 800 kilometriä satulalaukut asennettuina, on tärkeää tarkistaa telakointipisteen kiinnitysruuvien vääntömomentti. Tarkista, että oikea momentti säilyy ja kiristä ruuveja tarvittaessa. Kiristä. a. Ylemmän telakointipisteen ruuvit. Vääntömomentti: 28,5–36,6 N·m (21–27 ft-lbs) b. Alemman keulatuen telakointipisteen ruuvit. Vääntömomentti: 16,3–24,4 N·m (12–18 ft-lbs) c. Sivulaukun alempien kyynärtukien ruuvit. Vääntömomentti: 6,8–10,2 N·m (60–90 in-lbs) |
Sivulaukun hoito
Levitä satulalaukun mukana tullutta, Harley-Davidson Genuine Leather Dressing -hoitoainetta nahanhoitosarjan mukana tulleiden ohjeiden mukaisesti. Lisää nahanhoitoainetta on saatavilla Harley-Davidson jälleenmyyjiltä (HD osanumero 9826191V).
