LED-KOPLAMP KIT
J059942019-01-15
Tabel 1. Algemene informatie
Sets
Voorgestelde Tools
Vaardigheidsniveau(1)
Tijd
67700241, 67700242, 67700243, 67700244, 67700264, 67700265, 67700266, 67700267
Veiligheidsbrillen, momentsleutel
1 uur
(1) Aanhalen tot de momentwaarde of andere aangewezen tools en technieken zijn vereist
SETINHOUD

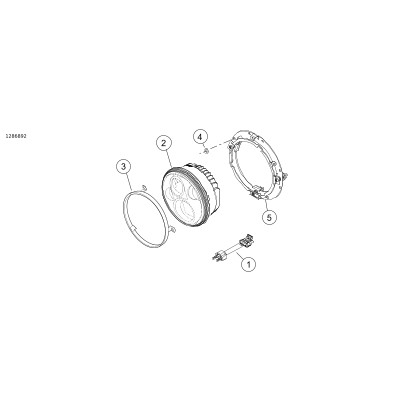

Afbeelding 1. Setinhoud: LED koplampset
Tabel 2. Setinhoud: LED koplampset
Onderdeel
Aantal
Beschrijving
Onderdeelnr.
Opmerkingen
Kits 67700241 en 67700265
1
1
Bedradings harnas, LED koplamp
69201070
2
1
LED-koplamp (Chroom)
Niet afzonderlijk verkrijgbaar
Kits 67700242 en 67700267
1
1
Bedradings harnas, LED koplamp
69201070
2
1
LED koplamp (zwart)
Niet afzonderlijk verkrijgbaar
3
1
Sluitring (zwart)
67700068
Kits 67700243 en 67700264
1
1
Bedradings harnas, LED koplamp
69201070
2
1
LED-koplamp (Chroom)
Niet afzonderlijk verkrijgbaar
4
8
Onderlegring
6717
5
1
Montagering
68124-04B
Kits 67700244 en 67700266
1
1
Bedradings harnas, LED koplamp
69201070
2
1
LED koplamp (zwart)
Niet afzonderlijk verkrijgbaar
3
1
Sluitring (zwart)
67700068
4
8
Onderlegring
6717
5
1
Montagering
68124-04B
ALGEMEEN
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Controleer of u de meest recente versie gebruikt van de gebruiksaanwijzing die beschikbaar is op: www.harley-davidson.com/isheets.
Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.
Montagevereisten
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
Voor de juiste montage van deze set kan het nodig zijn om extra onderdelen of accessoires aan te schaffen en te monteren.
2014 en later FLHR, FLHRC en FLHRSE Modellen vereisen kit onderdeelnr. 69200897.
2006-2010 FLHTCUSE Modellen vereisen kabelboomjumper nr 71628-04.
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
VERWIJDEREN
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, dient u voordat u verder gaat de accukabels (de minkabel (-) eerst) los te koppelen. (00307a)
WAARSCHUWING
Koppel eerst de minkabel (-) van de accu los. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00049a)
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
  1. Verwijder de hoofdzekering. Raadpleeg de gebruikershandleiding.
  2. Verwijder het zadel, indien nodig. Raadpleeg de gebruikershandleiding.
  3. Volg de instructies voor het vervangen van de koplamp en verwijderen van sierringen en bevestigingsmaterialen op. Raadpleeg de gebruikershandleiding.
    1. Alle modellen behalve Touring: Bewaar het bevestigingsmateriaal, de sluitring en de sierring voor montage.
    2. Touring-modellen: Gebruik op de zwarte uitvoering de bijgeleverde zwarte sluitring.
    3. FL Softail en Freewheeler™ Modellen: Gebruik de zwarte sluitring in de kit niet.
  4. Touring-modellen: Als de motorfiets een montagering heeft: Verwijder de montagering en de bijbehorende bevestigingsmaterialen. Gooi de montagering en de koplamp weg.
  5. Maak de draadboom los. Verwijderen van de koplamp:
    1. FLHTCUSE-modellen van 2006 t/m 2010: Koppel de sigarettenaansteker en de garagedeuropener los om de aanwezige jumperkabelboom te verwijderen.
    2. Alle overige modellen: Verwijder de aanwezige jumperkabelboom..
INSTALLEREN
WAARSCHUWING
Sluit eerst de pluskabel (+) van de accu aan. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00068a)
  1. Als de motorfiets een montagering heeft, zie gebruikershandleiding voor installatie van de nieuwe montagering
  2. Sluit de kabelboom aan op de koplamp:
    1. 2014 en eerdere modellen: Gebruik de geleverde kabelboom om de LED koplamp en het harnas te verbinden.
    2. 2014 en later FLHR, FLHRC en FLHRSE Modellen: Vereisen kit onderdeelnr.. 69200897.
    3. 2006-2010 FLHTCUSE Modellen: Gebruik jumperkabelboom onderdeelnr. 71628-04 om de sigarettenaansteker, garagedeuropener en koplamp te verbinden.
  3. Installeer de koplamp. Raadpleeg de gebruikershandleiding.
  4. Indien verwijderd, installeren zadel. Trek na montage het zadel omhoog om te controleren of het goed vastzit. Raadpleeg de gebruikershandleiding.
  5. Monteer de hoofdzekering. Raadpleeg de gebruikershandleiding.
Procedure voor koplampuitlijning
1LED-koplamp
2Middenlijn van dimlicht
Afbeelding 2. Configuratie LED-koplamp
OPMERKING
De uitlijningsprocedure voor een LED-koplamp moet zowel voor het dimlicht als het grootlicht worden uitgevoerd. Neem deze instructies zorgvuldig door om de LED-koplamp uit te lijnen.
  1. Controleer de bandenspanning. Raadpleeg de gebruikershandleiding.
  2. Stel de voorbelasting van de schokbrekers af op de bestuurder en de beoogde belasting.
  3. Vul de brandstoftank of voeg een gelijke hoeveelheid ballast toe.
    4. OPMERKING
    Kies een muur die minimaal verlicht wordt.
  4. Zie Afbeelding 3 . Parkeer de motorfiets in een loodrechte lijn (1) op de muur.
    5. OPMERKING
    Het gewicht van de bestuurder zorgt ervoor dat de vering iets inzakt. Laat iemand met ongeveer hetzelfde gewicht als degene die het vaakst met de motor rijdt, op het zadel plaatsnemen.
  5. Positioneer motorfiets met voorste as op voorgeschreven afstand van de muur.
      Afstand: 7,6 m (25 ft)
  6. Teken een verticale middenlijn (2) op de muur die op lijn (1) aansluit.
  7. Zie Afbeelding 3 . Zorg dat de motorfiets belast is en richt het voorwiel recht op de muur.
  8. Meet de afstand (4) van de grond naar het middelpunt van de dimlichtlamp.
  9. Noteer het meetresultaat.
  10. Trek een horizontale lijn (5) op de muur door de verticale lijn (2) met dezelfde hoogte als de middenlijn dimlichtlamp (4).
1Loodrechte lijn
2Verticale lijn
37,6 m (25 ft)
4Middenlijn dimlichtlens
5Horizontale lijn - lijn de bovenkant van de linkerkant van het dimlicht uit (voor verticale uitlijning)
Afbeelding 3. Koplampuitlijning controleren
Uitlijning van grootlicht (uitlijning van links naar rechts)
  1. Zie Afbeelding 4 . Als het voertuig beladen is en overeind staat, moet het voorwiel recht vooruit naar de muur worden gericht.
  2. Schakel het grootlicht in. Lijn het midden van het helderste gedeelte van het grootlicht uit met het kruispunt van de horizontale en verticale lijn (3).
1Contour van grootlichtpatroon
2Horizontale lijn
3Kruispunt van horizontale en verticale lijn
Afbeelding 4. Uitlijning van grootlicht van koplamp
Uitlijning van dimlicht (verticale uitlijning)
1. Zie Afbeelding 5 . Lijn de linkerkant van de horizontale lijn van het dimlicht-patroon (3) uit met de getekende horizontale lijn (2) op de muur.
2. Indien nodig pas de koplamp positie aan zoals beschreven in de procedure in de gebruikershandleiding.
1Contour van dimlichtpatroon
2Horizontale lijn
3Linkerkant van dimlichtpatroon
4Verticale lijn
5Alleen projectorlamp
Afbeelding 5. Uitlijning van dimlicht van koplamp
