KIT LAMPU DEPAN LED
J059942019-01-15
Jadual 1. Maklumat Am
Kit
Alat yang Dicadangkan
Tahap Kemahiran(1)
Masa
67700241, 67700242, 67700243, 67700244, 67700264, 67700265, 67700266, 67700267
Kaca Mata Keselamatan, Perengkuh Tork
1 jam
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

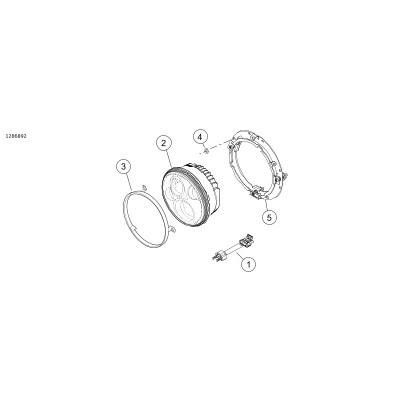

Rajah 1. Kandungan Kit: Kit Lampu Depan LED
Jadual 2. Kandungan Kit: Kit Lampu Depan LED
Item
Kuantiti
Penerangan
No. Bahagian
Nota
Kit 67700241 dan 67700265
1
1
Abah-abah dawai, lampu depan LED
69201070
2
1
Lampu depan LED (krom)
Tidak dijual secara berasingan
Kit 67700242 dan 67700267
1
1
Abah-abah dawai, lampu depan LED
69201070
2
1
Lampu depan LED (hitam)
Tidak dijual secara berasingan
3
1
Gegelang penahan (hitam)
67700068
Kit 67700243 dan 67700264
1
1
Abah-abah dawai, lampu depan LED
69201070
2
1
Lampu depan LED (krom)
Tidak dijual secara berasingan
4
8
Sesendal
6717
5
1
Gegelang lekapan
68124-04B
Kit 67700244 dan 67700266
1
1
Abah-abah dawai, lampu depan LED
69201070
2
1
Lampu depan LED (hitam)
Tidak dijual secara berasingan
3
1
Gegelang penahan (hitam)
67700068
4
8
Sesendal
6717
5
1
Gegelang lekapan
68124-04B
UMUM
Model
Untuk maklumat perlengkapan model, lihat katalog runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Pastikan anda menggunakan lembaran arahan versi terkini yang tersedia di: www.harley-davidson.com/isheets.
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
Bahagian atau aksesori tambahan perlu dibeli secara berasingan dan dipasang untuk memasang kit ini dengan betul.
Model FLHR, FLHRC dan FLHRSE 2014 dan kemudian memerlukan kit No. Bahagian 69200897.
Model FLHTCUSE 2006-2010 memerlukan pelompat abah-abah No. Bahagian 71628-04.
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal tahun/model ini diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
PENANGGALAN
AMARAN
Untuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh membawa maut atau kecederaan serius, putuskan kabel bagi bateri negatif (-) sebelum meneruskan. (00307a)
AMARAN
Cabut kabel bateri negatif (-) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00049a)
AMARAN
Untuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh menyebabkan kematian atau kecederaan serius, tanggalkan fius utama sebelum meneruskan. (00251b)
  1. Tanggalkan fius utama. Lihat manual pemilik.
  2. Tanggalkan tempat duduk, jika perlu. Lihat manual pemilik.
  3. Ikut arahan untuk menggantikan lampu depan, menanggalkan gegelang trim dan perkakasan. Lihat manual pemilik.
    1. Semua Model kecuali Kembara: Simpan perkakasan, gegelang penahan dan gegelang trim untuk pemasangan.
    2. Model Kembara: Pada versi hitam, gunakan gegelang penahan hitam yang terdapat dalam kit.
    3. Model FL Softail and Freewheeler™: Jangan gunakan gegelang penahan hitam yang terdapat dalam kit.
  4. Model Kembara: Jika motosikal dilengkapi gegelang lekapan: Tanggalkan gegelang lekapan dan perkakasan gegelang lekapan. Buang gegelang lekapan dan lampu depan.
  5. Putuskan abah-abah. Untuk menanggalkan lampu depan:
    1. Model FLHTCUSE 2006-2010: Cabut pemetik api dan pembuka pintu garaj untuk menanggalkan abah-abah pelompat yang sedia ada.
    2. Semua Model lain: Tanggalkan abah-abah pelompat yang sedia ada.
PEMASANGAN
AMARAN
Sambungkan kabel bateri positif (+) dahulu. Jika kabel positif (+) perlu bersentuhan dengan bumi menggunakan sambungan kabel negatif (-), percikan api yang terhasil boleh menyebabkan letupan bateri, dan membawa maut atau kecederaan serius. (00068a)
  1. Jika motosikal dilengkapi gegelang lekapan, lihat manual pemilik untuk memasang gegelang lekapan baharu .
  2. Sambungkan abah-abah ke lampu depan:
    1. Model 2014 dan sebelumnya: Gunakan abah-abah dawai yang dibekalkan untuk bersambung ke lampu depan LED dan abah-abah.
    2. Model FLHR, FLHRC dan FLHRSE 2014 dan kemudian: Memerlukan kit No. Bahagian 69200897.
    3. Model FLHTCUSE 2006-2010: Gunakan pelompat abah-abah No. Bahagian 71628-04 untuk menyambung semula pemetik api, pembuka pintu garaj dan lampu depan.
  3. Pasangkan lampu depan. Lihat manual pemilik.
  4. Pasangkan tempat duduk, jika ditanggalkan. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual pemilik.
  5. Pasangkan fius utama. Lihat manual pemilik.
Prosedur Penjajaran Lampu Depan

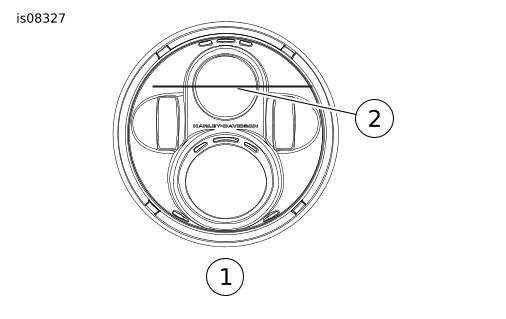

1Lampu Depan LED
2Garis pusat lampu rendah
Rajah 2. Konfigurasi Lampu Depan LED
CATATAN
Prosedur penjajaran lampu depan LED dilakukan bagi kedua-dua lampu rendah dan lampu tinggi . Baca arahan ini dengan teliti untuk menjajarkan lampu depan LED.
  1. Periksa tekanan tayar. Lihat manual pemilik.
  2. Laraskan pramuat kejutan belakang untuk penunggang dan beban yang diingini.
  3. Isi tangki bahan api atau tambah balast dalam jumlah yang sama.
    4. CATATAN
    Pilih dinding dalam cahaya yang minimum.
  4. Lihat Rajah 3 . Letakkan motosikal di atas garisan (1) berserenjang dengan dinding.
    5. CATATAN
    Berat penunggang memampatkan suspensi sedikit. Biarkan individu yang mempunyai berat badan yang agak sama seperti penunggang utama duduk di atas motosikal.
  5. Letakkan motosikal dengan gandar depan berada pada jarak tertentu (3) dari dinding.
      Jarak: 25 kaki (7.6 m)
  6. Lukis garis pusat menegak (2) pada dinding sejajar dengan garisan (1).
  7. Lihat Rajah 3 . Dengan motosikal dimuatkan, halakan roda depan terus ke depan pada dinding.
  8. Ukur jarak (4) dari lantai ke pusat mentol lampu rendah .
  9. Catatkan ukuran ini.
  10. Lukis garisan mendatar (5) melalui garisan menegak (2) pada ketinggian yang sama dengan garis pusat mentol lampu rendah.

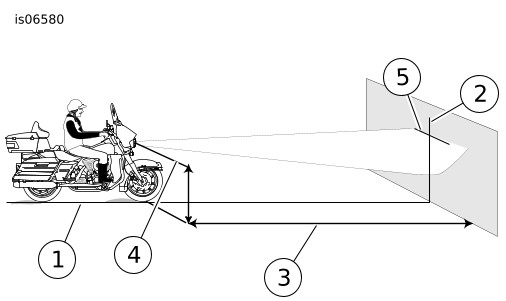

1Garis serenjang
2Garis menegak
325 kaki (7.6 meter)
4Garis pusat kanta lampu rendah
5Garis mendatar - jajarkan bahagian atas sebelah kiri lampu rendah (untuk penjajaran menegak)
Rajah 3. Memeriksa Penjajaran Lampu Depan
Penjajaran Lampu Tinggi (Penjajaran Kiri ke Kanan)
  1. Lihat Rajah 4 . Dengan kenderaan dimuatkan dan ditegakkan, halakan roda depan terus ke arah dinding.
  2. Hidupkan lampu tinggi . Jajarkan pusat titik panas lampu tinggi dengan titik persilangan garisan mendatar dan garisan menegak (3).

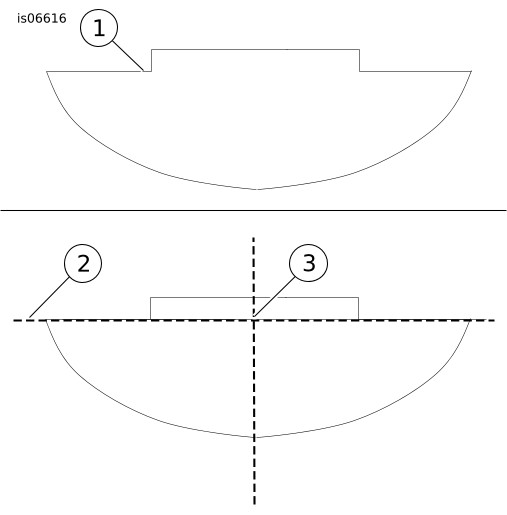

1Rangka bagi corak cahaya lampu tinggi
2Garis mendatar
3Persilangan garis melintang dan garis menegak
Rajah 4. Penjajaran Lampu Tinggi Depan
Penjajaran Lampu Rendah (Penjajaran Menegak)
1. Lihat Rajah 5 . Jajarkan sebelah kiri garisan mendatar bagi corak cahaya lampu rendah (3) dengan garisan mendatar (2) yang dilukis pada dinding.
2. Jika perlu, jajarkan kedudukan lampu depan menurut prosedur pelarasan dalam manual pemilik.

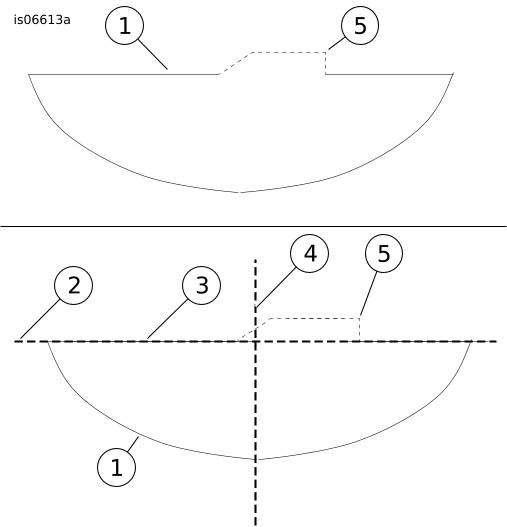

1Rangka bagi corak cahaya lampu rendah
2Garis mendatar
3Sebelah kiri bagi corak cahaya lampu rendah
4Garis menegak
5Optik lampu projektor sahaja
Rajah 5. Penjajaran Lampu Rendah Depan
