ZESTAW REFLEKTORA LED
J059942019-01-15
Tabela 1. Informacje ogólne
Zestawy
Sugerowane narzędzia
Poziom umiejętności(1)
Godzina
67700241, 67700242, 67700243, 67700244, 67700264, 67700265, 67700266, 67700267
Okulary ochronne, klucz dynamometryczny
1 godzina
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

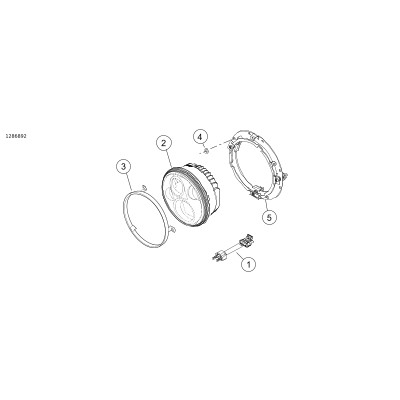

Rysunek 1. Zawartość zestawu: Zestaw reflektora LED
Tabela 2. Zawartość zestawu: Zestaw reflektora LED
Pozycja
Ilość
Opis
Nr kat.
Uwagi
Zestawy 67700241 i 67700265
1
1
Wiązka przewodów, reflektor LED
69201070
2
1
Reflektor LED (chrom)
Nie jest sprzedawany jako oddzielna część zamienna
Zestawy 67700242 i 67700267
1
1
Wiązka przewodów, reflektor LED
69201070
2
1
Reflektor LED (czarny)
Nie jest sprzedawany jako oddzielna część zamienna
3
1
Pierścień zabezpieczający (czarny)
67700068
Zestawy 67700243 i 67700264
1
1
Wiązka przewodów, reflektor LED
69201070
2
1
Reflektor LED (chrom)
Nie jest sprzedawany jako oddzielna część zamienna
4
8
Podkładka
6717
5
1
Pierścień montażowy
68124-04B
Zestawy 67700244 i 67700266
1
1
Wiązka przewodów, reflektor LED
69201070
2
1
Reflektor LED (czarny)
Nie jest sprzedawany jako oddzielna część zamienna
3
1
Pierścień zabezpieczający (czarny)
67700068
4
8
Podkładka
6717
5
1
Pierścień montażowy
68124-04B
INFORMACJE OGÓLNE
Modele
Informacje na temat modelu wyposażenia można znaleźć w katalogu detalicznym części i akcesoriów lub na stronie www.harley-davidson.com w części dotyczącej części i akcesoriów (tylko w języku angielskim).
Sprawdź, czy używasz najnowszej wersji instrukcji, która jest dostępna pod adresem: www.harley-davidson.com/isheets.
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
Do prawidłowej instalacji tego zestawu niezbędny może okazać się oddzielny zakup i instalacja dodatkowych części lub akcesoriów.
Modele 2014 i późniejsze, FLHR, FLHRC i FLHRSE wymagają zestawu nr 69200897.
Modele FLHTCUSE 2006-2010 wymagają zworki wiązki kabli, część nr 71628-04.
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu jest wymagana instrukcja serwisowa przeznaczona dla określonego roku/modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
DEMONTAŻ
OSTRZEŻENIE
Aby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy odłączyć przewody akumulatora (najpierw przewód ujemny (-)). (00307a)
OSTRZEŻENIE
W pierwszej kolejności odłącz przewód ujemny (-) akumulatora. Jeśli przewód dodatni (+) dotknąłby masy przy podłączonym przewodzie ujemnym (-), powstające iskry mogłyby spowodować wybuch akumulatora, co z kolei mogłoby być przyczyną śmierci lub poważnych obrażeń ciała. (00049a)
OSTRZEŻENIE
Aby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy wyjąć bezpiecznik główny. (00251b)
  1. Wyjmij bezpiecznik główny. Zobacz instrukcję użytkownika.
  2. Jeśli to konieczne, usuń siodło. Zobacz instrukcję użytkownika.
  3. Postępuj zgodnie z instrukcjami, aby wymienić reflektor, usuwając wszelkie pierścienie obramowania i osprzęt. Zobacz instrukcję użytkownika.
    1. Wszystkie modele poza Touring: Zachowaj do montażu osprzęt, pierścień zabezpieczający i pierścień obramowania.
    2. Modele Touring: W wersji czarnej użyj czarnego pierścienia zabezpieczającego dołączonego do zestawu.
    3. ModeleFL Softail i Freewheeler ™ Nie używaj czarnego pierścienia zabezpieczającego dołączonego do zestawu.
  4. Modele Touring: Jeśli w motocyklu jest pierścień montażowy: Wymontuj pierścień montażowy i osprzęt pierścienia montażowego. Zdemontuj pierścień montażowy i reflektor.
  5. Odłącz wiązkę. Aby wymontować reflektor:
    1. Modele FLHTCUSE 2006-2010: Aby wyjąć wiązkę przewodów, odłącz zapalniczkę i przycisk otwierania drzwi garażowych.
    2. Wszystkie pozostałe modele: Usuń istniejącą wiązkę przewodów.
ZAMONTUJ
OSTRZEŻENIE
W pierwszej kolejności podłącz przewód dodatni (+) akumulatora. Jeśli przewód dodatni (+) dotknąłby masy przy podłączonym przewodzie ujemnym (-), powstające iskry mogłyby spowodować wybuch akumulatora, co z kolei mogłoby być przyczyną śmierci lub poważnych obrażeń ciała. (00068a)
  1. Jeśli w motocyklu jest pierścień montażowy, sprawdź w instrukcji obsługi, jak zainstalować nowy pierścień montażowy.
  2. Podłącz wiązkę do reflektora:
    1. Modele 2014 i wcześniejsze: Aby podłączyć wiązkę do reflektora LED użyj dołączonej wiązki przewodów.
    2. Modele 2014 i późniejsze FLHR, FLHRC i FLHRSE: wymagają zestawu nr części 69200897.
    3. Modele FLHTCUSE 2006-2010 FLHTCUSE: Aby ponownie podłączyć zapalniczkę, przycisk otwierania drzwi garażowych i reflektor, użyj wiązki rozruchowej, nr części 71628-04.
  3. Zamontuj reflektor. Zobacz instrukcję użytkownika.
  4. Zamontuj siodło, jeśli zostało usunięte. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zobacz instrukcję użytkownika.
  5. Załóż bezpiecznik główny. Zobacz instrukcję użytkownika.

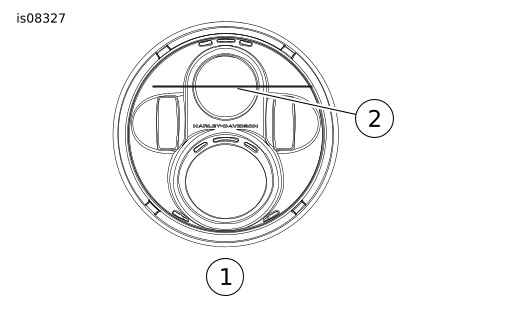

Procedura regulacji położenia reflektora
1Reflektor LED:
2Środkowanie świateł mijania
Rysunek 2. Konfiguracja reflektora LED
UWAGA
Procedura wyrównania reflektora LED jest stosowana zarówno do świateł mijania, jak i świateł drogowych . Aby wyregulować reflektor LED, dokładnie przeczytaj niniejszą instrukcję.
  1. Sprawdź ciśnienie w oponach. Zobacz instrukcję użytkownika.
  2. Wyreguluj tylne amortyzatory odpowiednio do kierującego i obciążenia.
  3. Napełnij zbiornik paliwem lub dodaj równoważną ilość balastu.
    4. UWAGA
    Wybierz ścianę z minimalnym oświetleniem.
  4. Zobacz Rysunek 3 . Zaparkuj motocykl w linii (1) prostopadłej do ściany.
    5. UWAGA
    Masa ciała kierującego lekko dociska zawieszenie. Na siodle motocykla posadź osobę o masie zbliżonej do masy głównego kierowcy.
  5. Ustaw motocykl w określonej odległości osi przedniej (3) od ściany.
      Odległość: 7,6 m (25 stóp)
  6. Narysuj pionową środkową linię (2) na ścianie tak, aby była wyrównana z linią (1).
  7. Zobacz Rysunek 3 . Przy obciążonym motocyklu skieruj przednie koło prosto w kierunku ściany.
  8. Zmierz odległość (4) od podłogi do środka żarówki świateł mijania.
  9. Zapisz pomiar.
  10. Na ścianie narysuj poziomą linię (5) krzyżującą się z pionową linią (2) na zmierzonej wysokości, odpowiadającej linii środkowej żarówki światła mijania (4).
1Linia prostopadła
2Linia pionowa
37,6 m (25 stóp)
4Linia środkowa soczewki świateł mijania
5Linia pozioma — ustawić górną część lewej strony świateł mijania (do ustawienia w płaszczyźnie pionowej).
Rysunek 3. Sprawdzanie wyrównania światła reflektora

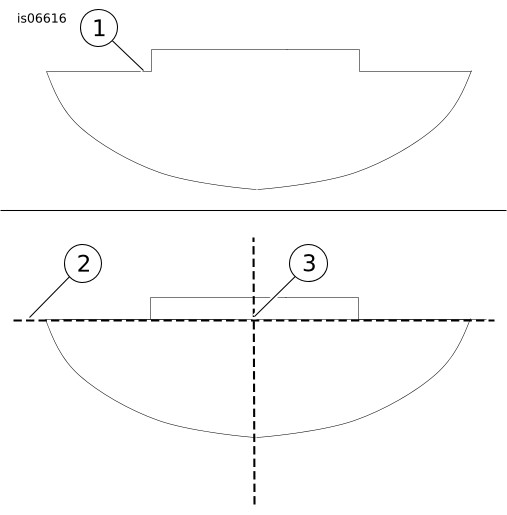

Regulacja świateł drogowych (wyrównanie w płaszczyźnie poziomej)
  1. Zobacz Rysunek 4 . Przy obciążonym i ustawionym pionowo motocyklu skieruj przednie koło prosto do przodu, na ścianę.
  2. Uruchom światła drogowe. Wyrównaj środek świateł mijania z przecięciem linii poziomej i pionowej (3).
1Zarys światła świateł drogowych
2Linia pozioma
3Przecięcie linii poziomej i pionowej
Rysunek 4. Regulacja świateł drogowych reflektora

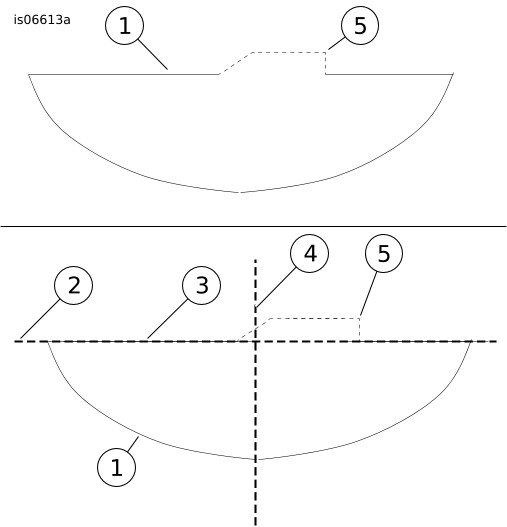

Regulacja świateł mijania (w płaszczyźnie pionowej)
1. Zobacz Rysunek 5 . Ustaw lewą stronę poziomej linii zarysu świateł mijania (3) z poziomą linią (2) narysowaną na ścianie.
2. Jeśli to konieczne, wyreguluj położenie reflektora postępując zgodnie z procedurą regulacji w instrukcji obsługi.
1Zarys światła świateł mijania
2Linia pozioma
3Lewa strona zarysu świateł mijania
4Linia pionowa
5Tylko światłowód projekcyjny
Rysunek 5. Regulacja świateł mijania reflektora
