KIT DE FARO DELANTERO DE LED
J059942019-01-15
Tabla 1. Información general
Kits
Herramientas sugeridas
Nivel de habilidad(1)
Tiempo
67700241, 67700242, 67700243, 67700244, 67700264, 67700265, 67700266, 67700267
Gafas de seguridad, llave dinamométrica
1 Hora
(1) Se requieren ajuste a valor de par u otras herramientas moderadoras y técnicas
CONTENIDO DEL KIT

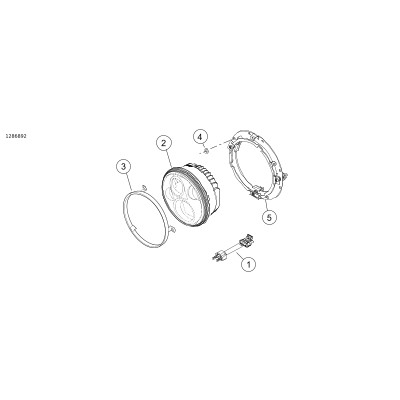

Figura 1. Contenido del kit: Kit del faro delantero LED
Tabla 2. Contenido del kit: Kit del faro delantero LED
Artículo
Cantidad
Descripción
N.º de pieza
Notes
Kits 67700241 y 67700265
1
1
Arnés de cables, faro delantero de LED
69201070
2
1
Faro delantero de LED (cromado)
No se vende por separado
Kits 67700242 y 67700267
1
1
Arnés de cables, faro delantero de LED
69201070
2
1
Faro delantero de LED (negro)
No se vende por separado
3
1
Anillo de retención (negro)
67700068
Kits 67700243 y 67700264
1
1
Arnés de cables, faro delantero de LED
69201070
2
1
Faro delantero de LED (cromado)
No se vende por separado
4
8
Arandela
6717
5
1
Anillo de montaje
68124-04B
Kits 67700244 y 67700266
1
1
Arnés de cables, faro delantero de LED
69201070
2
1
Faro delantero de LED (negro)
No se vende por separado
3
1
Anillo de retención (negro)
67700068
4
8
Arandela
6717
5
1
Anillo de montaje
68124-04B
GENERAL
Modelos
Para obtener información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
Verifica que estés utilizando la versión más actualizada de la hoja de instrucciones, disponible en: www.harley-davidson.com/isheets.
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
Puede ser necesaria la compra por separado y la instalación de más piezas o accesorios para la instalación correcta de este kit.
Los modelos FLHR, FLHRC y FLHRSE 2014 y posteriores requieren el N ° de pieza 69200897 del kit.
Los modelos FLHTCUSE 2006 a 2010 requieren el N ° de pieza 71628-04 del puente del arnés.
NOTA
Esta hoja de instrucciones hace referencia a información del manual de servicio. Se requiere un manual de servicio para el modelo/año de esta motocicleta para la instalación. Hay uno disponible en un concesionario Harley-Davidson.
EXTRACCIÓN
ADVERTENCIA
Para evitar el arranque accidental del vehículo, lo que podría causar lesiones graves o la muerte, desconecte los cables de la batería (el cable negativo (-) primero) antes de continuar. (00307a)
ADVERTENCIA
Primero desconecte el cable negativo (-) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00049a)
ADVERTENCIA
Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
  1. Extraer el fusible principal. Vea el Manual del propietario.
  2. Extraiga el asiento si es necesario. Vea el Manual del propietario.
  3. Siga las instrucciones para reemplazar el faro delantero y quitar cualquier anillo decorativo y los elementos de sujeción. Vea el Manual del propietario.
    1. Todos los modelos excepto el Touring: Guarde los elementos de sujeción, el anillo de retención y el anillo decorativo para la instalación.
    2. Modelos Touring: En la versión en negro, use el anillo de retención negro incluido en el kit.
    3. Modelos FL Softail y Freewheeler™: No utilizar el anillo de retén negro incluido en el kit.
  4. Modelos Touring: Si la motocicleta tiene un anillo de montaje: Extraiga el anillo de montaje y los elementos de sujeción del anillo de montaje. Deseche el anillo de montaje y el faro delantero.
  5. Desconecte el arnés. Para extraer el faro delantero:
    1. Modelos FLHTCUSE 2006 a 2010:Desenchufe el encendedor de cigarros y el abridor de puerta de garaje para quitar el arnés de puente existente.
    2. Todos los demás modelos: Quite el arnés de puente de existente.
INSTALACIÓN
ADVERTENCIA
Primero conecte el cable positivo (+) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00068a)
  1. Si la motocicleta tiene un anillo de montaje, consultar el manual del propietario para instalar el nuevo anillo de montaje.
  2. Conecte el arnés al faro delantero:
    1. Modelo 2014 y anteriores: Utilizar el arnés de cables suministrado para conectar el faro delantero de LED y el arnés.
    2. Modelos FLHR, FLHRC y FLHRSE 2014 y posteriores: Requieren la pieza N ° 69200897 del kit.
    3. Modelos FLHTCUSE 2006-2010: Utilizar el N ° de pieza 71628-04 del puente del arnés para reconectar el encendedor de cigarrillos, el abridor de puerta de garaje y el faro delantero.
  3. Instale el faro delantero. Vea el Manual del propietario.
  4. Instalar el asiento, si se ha sacado. Después de instalar el asiento, suba al asiento para comprobar que es seguro. Vea el Manual del propietario.
  5. Instalar el fusible principal. Vea el Manual del propietario.
Procedimiento de alineación del faro delantero
1Faro delantero LED
2Línea de centro de la luz baja
Figura 2. Configuración del faro delantero LED
NOTA
El procedimiento de alineación de un faro delantero LED se realiza en la luz baja y en la luz alta. Lea estas instrucciones detenidamente para alinear el faro delantero LED.
  1. Compruebe la presión de los neumáticos. Vea el Manual del propietario.
  2. Ajuste la precarga del amortiguador trasero para el motociclista y la carga prevista.
  3. Llene el tanque de combustible o agregue una cantidad equivalente de lastre.
    4. NOTA
    Elija una pared con luz mínima.
  4. Ver Figura 3 . Estacione la motocicleta en una línea perpendicular (1) a la pared.
    5. NOTA
    El peso del motociclista comprime ligeramente la suspensión. Haga que un ayudante, cuyo peso sea casi el mismo del motociclista principal, monte la motocicleta.
  5. Coloque la motocicleta con el eje delantero a distancia especificada (3) de la pared.
      Distancia: 7,6 m (25 pies)
  6. Dibuje una línea de centro vertical (2) en la pared alineada con la línea (1).
  7. Ver Figura 3 . Con la motocicleta cargada, apunte la rueda delantera directamente hacia adelante a la pared.
  8. Medir la distancia (4) desde el piso hasta el centro de la bombilla de la luz baja .
  9. Anote la medición.
  10. En la pared, trazar una línea horizontal (5) a través de la línea vertical (2) a la altura de la línea de centro de la bombilla de la luz baja.
1Línea perpendicular
2Línea vertical
37,6 m (25 pies)
4Línea de centro del lente de luz baja
5Línea horizontal: alinee la parte superior del lado izquierdo de la luz baja (para el alineamiento vertical)
Figura 3. Comprobación de la alineación del faro delantero
Alineamiento de la luz alta (alineamiento de izquierda a derecha)
  1. Ver Figura 4 . Con el vehículo cargado y en posición vertical, apunte la rueda delantera hacia adelante hacia la pared.
  2. Encienda la luz alta. Alinee el centro del punto principal de la luz alta con la intersección de las líneas horizontal y vertical (3).
1Contorno del patrón de iluminación de luz alta
2Línea horizontal
3Intersección de las líneas horizontales y verticales
Figura 4. Alineación de la luz alta del faro delantero
Alineamiento de la luz baja (alineamiento vertical)
1. Ver Figura 5 . Alinee el lado izquierdo de la línea horizontal del patrón de iluminación de la luz baja (3) con la línea horizontal (2) dibujada en la pared.
2. Si es necesario, ajustar la posición del faro delantero. Para ello, seguir el procedimiento de ajuste en el manual del propietario.
1Contorno del patrón de iluminación de luz baja
2Línea horizontal
3Lado izquierdo del patrón de iluminación de la luz baja
4Línea vertical
5Óptico de proyector de haz solamente
Figura 5. Alineación de la luz baja del faro delantero
