ANTENNA NASCOSTA AM/FM/WB BOOM! AUDIO
J059012019-01-15
CONTENUTO DEL KIT

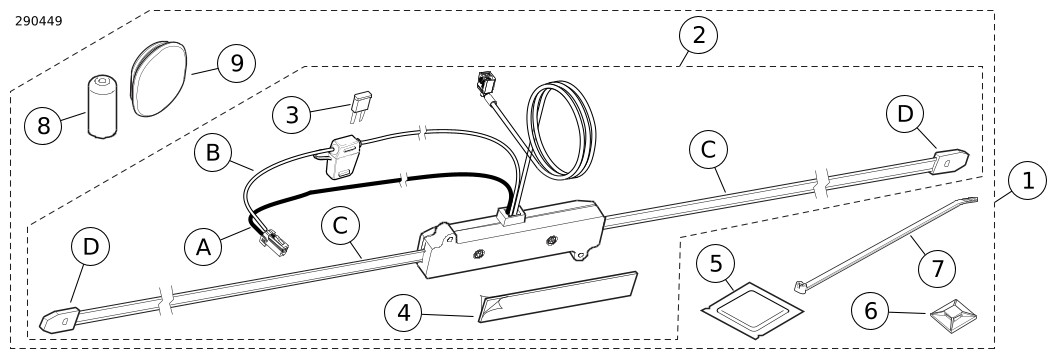

Figura 1. Parti di ricambio: Kit antenna nascosta per Boom! Audio
Tabella 1. Componenti Radio CB Boom! Box
 | Articolo | Q.tà | Descrizione | Part Number | Note |
|---|---|---|---|---|---|
 | 1 | 1 | Kit antenna nascosta AM/FM/WB (include elementi 2-9) | 76000513 | |
| 2 | 1 | Antenna, AM/FM/WB (include gli elementi 3-4) | Parte non venduta separatamente | |
| 3 | 1 | Fusibile, tipo “mini”, 2 A (grigio) | 54305-98 | |
| 4 | 1 | Nastro di schiuma, biadesivo | Parte non venduta separatamente | |
| 5 | 1 | Tampone detergente | Parte non venduta separatamente | |
| 6 | 8 | Fermacavi, adesivo b | 69200342 | |
| 7 | 10 | Fascetta fermacavi | 10065 | |
| 8 | 1 | Cappuccio di protezione per le filettature, antenna ba | 25700109 | |
| 9 | 1 | Tappo, foro dell’antenna nella fascia | 59749-06 | |
Oggetti menzionati nel testo ma non contenuti nel kit: | |||||
| A | 1 | Filo di massa nero dell’antenna | ||
| B | 1 | Filo di alimentazione rosso dell’antenna | ||
| C | 2 | Elemento dell’antenna | ||
| D | 2 | Estremità dell’antenna | ||
NOTA
Prima di installare o rimuovere gli oggetti dal veicolo, verificare che tutti i contenuti siano presenti nel kit.
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione e al manuale di diagnostica dell’impianto elettrico. Per questa installazione, è necessario disporre di un manuale di manutenzione e di un manuale di diagnostica dell’impianto elettrico, disponibili presso un concessionario Harley-Davidson.
GENERALE
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti e accessori) del sito Web www.harley-davidson.com (solo in inglese).
Visitare su https://serviceinfo.harley-davidson.com per il foglio di istruzioni più recente.
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
PREPARAZIONE
AVVERTENZAPer prevenire l’avviamento indesiderato del veicolo e conseguenti lesioni gravi o mortali, estrarre il fusibile principale prima di procedere. (00251b)
| 1. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. |
RIMOZIONE
| 1. | rimuovere il parabrezza. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere la carenatura esterna. Vedere il manuale di manutenzione. | |
| 3. | Togliere il faro anteriore. Vedere il manuale di manutenzione. |
INSTALLAZIONE
NOTA
- Verificare che la temperatura ambiente sia di almeno 16 °C (60 °F) affinché l’antenna nascosta aderisca bene al veicolo.
- Dopo l’applicazione dell’antenna, lasciar riposare ALMENO per 24 ore prima di esporre l’area a un vigoroso lavaggio, a un forte getto d’acqua o alle intemperie.
- La tenuta dell’adesivo sarà ottimale trascorse circa 72 ore alla normale temperatura ambiente.
| 1. | Vedere Figura 2 o Figura 3. Pulire la superficie di montaggio dell’antenna sotto la presa d’aria del parabrezza con un tampone inumidito d’alcol (vedere Figura 1 , elemento 5). Montare l’antenna come mostrato nella figura corretta. | |
| 2. | Inserire il connettore dell’antenna nel connettore accessorio di alimentazione P&A [299] (2). | |
| 3. | Per veicoli sui quali è installato l’amplificatore per accessori: è necessario acquistare e installare separatamente il connettore a Y dell’alimentazione degli accessori (codice n. 69200921). | |
| 4. | Scollegare il connettore dell’AM/FM originale (OE). Collegare il connettore dell’antenna (3). Collegare il connettore originale dell’AM/FM al connettore dell’antenna. | |
| 5. | Disporre i fili dell’antenna intorno ai gusci degli altoparlanti. Fissare con dei ritegni e delle fascette fermacavi. Prima di fare aderire il fermacavi, pulire le superfici di montaggio con il tampone imbevuto d’alcool. | |
| 6. | Vedere Figura 1Modelli FLHX: rimuovere l’occhiello dal foro dell’antenna nella fascia del parafango posteriore. Installare il tappo per il foro (9) preso dal kit. Tutti i modelli: rimuovere l’alberino dell’antenna AM/FM originale dalla parte posteriore del veicolo. Installare il cappuccio di protezione per la filettatura dell’antenna sulla base dell’antenna (8). |
COMPLETATO
NOTA
Per evitare possibili danni all’impianto audio, controllare che il commutatore di accensione sia su OFF (spento) prima di installare il fusibile principale.
| 1. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 2. | Vedere . Controllare il funzionamento dell’antenna. Il LED rosso sul corpo dell’antenna si dovrebbe accendere quando il commutatore di accensione si trova in posizione ACCY (accessori) o IGN (accensione). In caso contrario, controllare il fusibile (3) sul filo rosso di alimentazione dell’antenna o il fusibile degli accessori del veicolo. | |
| 3. | NOTA L’installazione dell’antenna nascosta può avere come risultato una lieve riduzione della ricezione del segnale AM in certe aree urbane e rurali. | |
| 4. | Vedere il manuale di manutenzione per installare la carenatura esterna, il parabrezza, il faro anteriore e il fusibile principale. |
| 1 | Portafusibili |
| 2 | Cablaggio di alimentazione degli accessori P&A |
| 3 | Connettore dell’antenna |
| 4 | Posizione di montaggio primaria |

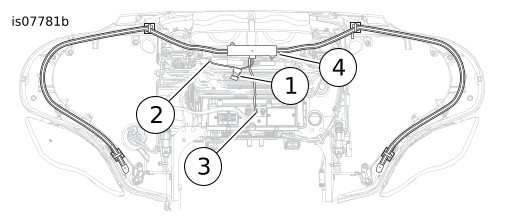

Figura 2. Collegamenti e collocazione dell’antenna
| 1 | Portafusibili |
| 2 | Cablaggio di alimentazione degli accessori P&A |
| 3 | Connettore dell’antenna |
| 4 | Posizione di montaggio primaria |

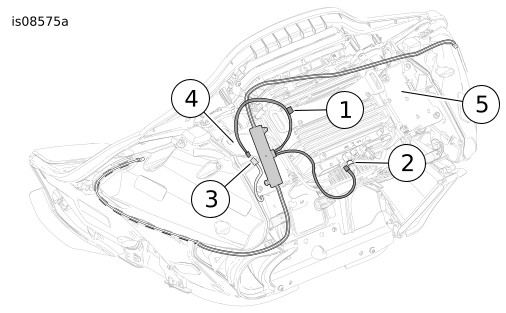

| 5 | Posizione di montaggio secondaria |
Figura 3. Collegamenti e collocazione dell’antenna
