UKRYTA ANTENA RADIOWA BOOM! AUDIO AM/FM/WB
J059012019-01-15
ZAWARTOŚĆ ZESTAWU

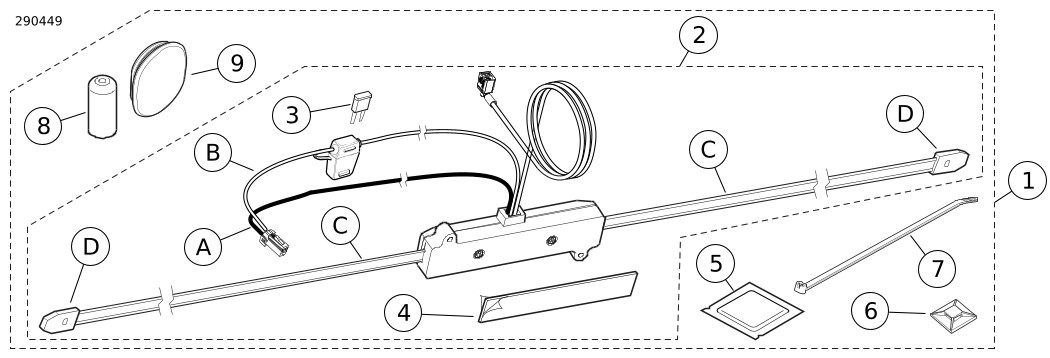

Rysunek 1. Elementy zestawu serwisowego: Zestaw ukrytej anteny radiowej Boom! Audio
Tabela 1. Elementy CB Radio Boom! Box
 | Pozycja | Ilość | Opis | Nr kat. | Uwagi |
|---|---|---|---|---|---|
 | 1 | 1 | Zestaw ukrytej anteny AM/FM/WB (zawiera elementy 2-9) | 76000513 | |
| 2 | 1 | Antena AM/FM/WB (zawiera elementy 3-4) | Nie jest sprzedawany jako oddzielna część zamienna | |
| 3 | 1 | Bezpiecznik mini, 2 A (szary) | 54305-98 | |
| 4 | 1 | Taśma piankowa dwustronna | Nie jest sprzedawany oddzielnie | |
| 5 | 1 | Pakiet do czyszczenia alkoholem | Nie jest sprzedawany jako oddzielna część zamienna | |
| 6 | 8 | Mocowanie przewodów, samoprzylepny tył | 69200342 | |
| 7 | 10 | Opaska kablowa | 10065 | |
| 8 | 1 | Nasadka ochronna | 25700109 | |
| 9 | 1 | Korek do otworu anteny na powierzchni błotnika | 59749-06 | |
Elementy wymienione w tekście, ale niewchodzące w skład zestawu: | |||||
| A | 1 | Czarny przewód uziemiający anteny | ||
| B | 1 | Czerwony przewód zasilający anteny | ||
| C | 2 | Element anteny | ||
| D | 2 | Koniec anteny | ||
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
UWAGA
Niniejsza karta instrukcji odnosi się do informacji pochodzących z instrukcji serwisowej i instrukcji diagnostyki układu elektrycznego. Do tej instalacji wymagana jest instrukcja serwisowa i instrukcja diagnostyki układu elektrycznego, które są dostępne u dealerów Harley-Davidson.
INFORMACJE OGÓLNE
Modele
Informacje na temat modelu wyposażenia można znaleźć w katalogu detalicznym części i akcesoriów lub na stronie www.harley-davidson.com w części dotyczącej części i akcesoriów (tylko w języku angielskim).
Najnowszą instrukcję można uzyskać odwiedzając https://serviceinfo.harley-davidson.com .
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
PRZYGOTOWANIE
OSTRZEŻENIEAby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy wyjąć bezpiecznik główny. (00251b)
| 1. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. |
USUŃ
| 1. | Zdejmij przednią szybę. Zob. instrukcja serwisowa. | |
| 2. | Wymontuj owiewkę zewnętrzną. Zob. instrukcja serwisowa. | |
| 3. | Zdemontuj przedni reflektor. Zob. instrukcja serwisowa. |
ZAMONTUJ
UWAGA
- Upewnij się, że temperatura otoczenia to przynajmniej 16 °C (60 °F) w celu utrzymania właściwej przyczepności ukrytej anteny do pojazdu.
- Pozostawić na PRZYNAJMNIEJ 24 godziny po przymocowaniu anteny przed narażeniem obszaru na intensywne mycie, działanie silnego strumienia wody lub bardzo trudne warunki pogodowe.
- Wiązanie kleju będzie maksymalne po 72 godzinach w temperaturze pokojowej.
| 1. | Zobacz Rysunek 2 lub Rysunek 3. Oczyść powierzchnię montażową anteny pod odpowietrznikiem przedniej szyby ściereczką nasączoną alkoholem (patrz Rysunek 1 , pozycja 5). Zamontuj antenę tak, jak pokazano na ilustracji. | |
| 2. | Podłącz złącze wiązki anteny do złącza zasilania akcesoriów P&A [299] (2). | |
| 3. | W przypadku pojazdów z zainstalowanym dodatkowym wzmacniaczem: Wymagany jest oddzielny zakup i instalacja złącza typu Y zasilania akcesoriów (nr kat. 69200921). | |
| 4. | Odłącz oryginalne złącze AM/FM. Podłącz złącze anteny (3). Podłącz oryginalne złącze AM/FM do złącza anteny. | |
| 5. | Poprowadź przewody anteny wokół uchwytów głośników. Zamocuj elementami ustalającymi i opaskami kablowymi. Przed przyklejeniem elementów ustalających przewody oczyść powierzchnie mocowania ściereczką nasączoną alkoholem. | |
| 6. | Zobacz Rysunek 1 . Modele FLHX: Zdejmij pierścień uszczelniający z otworu prześwitu anteny na tylnym błotniku. Zamontuj zaślepkę (9) z zestawu. WSZYSTKIE modele: Zdejmij oryginalny maszt antenowy AM/FM z tyłu pojazdu. Zamontuj nasadkę ochronną (8) na podstawę anteny. |
UKOŃCZONO
UWAGA
Aby zapobiec ewentualnym uszkodzeniom nagłośnienia, należy sprawdzić, czy wyłącznik zapłonu jest ustawiony w pozycji OFF (wyłączone) przed zainstalowaniem bezpiecznika głównego.
| 1. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 2. | Zobacz . Sprawdź, czy antena działa. Czerwona dioda LED na korpusie anteny powinna świecić się, gdy przełącznik zapłonu jest w pozycji ACCY lub IGN. Jeśli się nie świeci, sprawdź bezpiecznik przewodu (3) na czerwonym przewodzie zasilania anteny lub bezpieczniku akcesoriów pojazdu. | |
| 3. | UWAGA Montaż ukrytej anteny może prowadzić do nieznacznego osłabienia odbioru sygnału na falach AM w niektórych obszarach miejskich i pozamiejskich. | |
| 4. | Aby zainstalować owiewkę zewnętrzną i przednią szybę, zapoznaj się z instrukcją obsługi. |
| 1 | Oprawka bezpiecznika |
| 2 | Wiązka zasilająca akcesoria P&A |
| 3 | Złącze anteny |
| 4 | Podstawowe położenie montażowe |

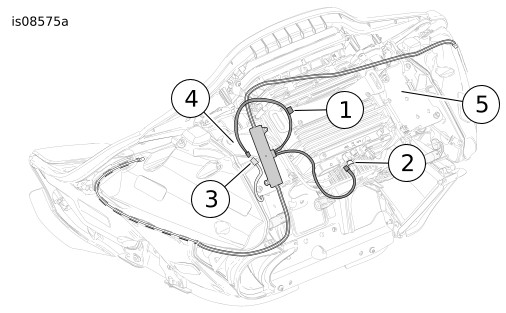

Rysunek 2. Złącza anteny i prowadzenie przewodów
| 1 | Oprawka bezpiecznika |
| 2 | Wiązka zasilająca akcesoria P&A |
| 3 | Złącze anteny |
| 4 | Podstawowe położenie montażowe |
| 5 | Dodatkowe położenie montażowe |

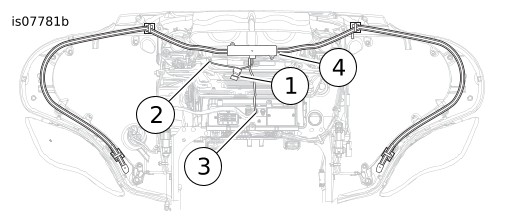

Rysunek 3. Złącza anteny i prowadzenie przewodów
