PAKET PELINDUNG SADDLEBAG

J055992023-06-07

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian
90200787, 90200788, 90202507, 90202508	Kaca Mata Pelindung, Kunci Torsi

ISI KIT

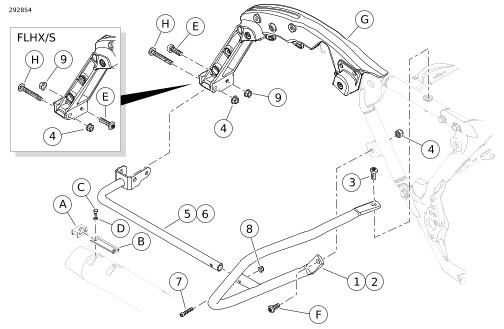

Gambar 1. Isi Kit: Kit Pelindung Tas Sadel

Tabel 2. Isi Kit: Kit Pelindung Tas Sadel

	Item	Jumlah	Deskripsi	No. Komponen	Catatan
	1	1	Pelindung tas sadel, depan, kanan (ditampilkan)	90200507	Kit 90200787 (krom)
		1	Pelindung tas sadel, depan, kanan (ditampilkan)	90200789	Kit 90200788 (hitam)
		1	Pelindung tas sadel, depan, kanan (ditampilkan)	90202540	Kit 90202507 (krom)
		1	Pelindung tas sadel, depan, kanan (ditampilkan)	90202538	Kit 90202508 (hitam)
	2	1	Pelindung tas sadel, depan, kiri (ditampilkan)	90200506	Kit 90200787 (krom)
		1	Pelindung tas sadel, depan, kiri (ditampilkan)	90200790	Kit 90200788 (hitam)
		1	Pelindung tas sadel, depan, kiri (ditampilkan)	90202539	Kit 90202507 (krom)
		1	Pelindung tas sadel, depan, kiri (ditampilkan)	90202537	Kit 90202508 (hitam)
	3	2	Sekrup, kepala kancing TORX, 3/8-16 x 7/8 inci	4924
	4	4	Mur pengunci flensa , 3/8-16	7601
	5	1	Rakitan tabung, kanan (hitam) (ditampilkan)	90200504
	6	1	Rakitan tabung kiri (hitam) (tidak ditampilkan)	90200505
	7	2	Sekrup baut L heksagon, 1/4-20 x 1¼ inci	3601
	8	2	Mur pengunci heksagon, 1/4-20, dengan sisipan nilon	7686
	9	2	Mur pengunci flensa , 5/16-18	7531
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit:
	A	2	Peralatan Asli (OE) dudukan knalpot karet
	B	2	Braket dudukan knalpot OE
	C	4	Sekrup kepala heksagon OE, 5/16-18 x 1/2 inci
	D	4	Cincin pengunci terbelah OE
	E	2	Sekrup langsung terpasang kepala TORX OE, 5/16-18 x 1 inci
	F	2	OE Sekrup 3/8-16
	G	2	Casting penyangga tas sadel OE (sisi kanan ditampilkan)
	H	2	Sekrup kepala TORX OE, 3/8-16 x 2¾ inci

CATATAN

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.

UMUM

Model

Untuk informasi kesesuaian model, lihat Katalog Ritel Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com

Pastikan Anda menggunakan lembar instruksi terkini di: www.harley-davidson.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

CATATAN

Untuk kendaraan yang dilengkapi sirene keamanan: Pastikan ada kunci Fob Bebas Genggam.

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

PERINGATAN

Jika Dilengkapi: Pelindung depan dan/atau belakang bukan dibuat untuk memberikan perlindungan terhadap cedera badan dalam tabrakan dengan kendaraan lain atau objek lainnya. (00022d)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:

Dealer Harley-Davidson.
Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Untuk informasi lebih lanjut, lihat Pertanyaan yang sering ditanyakan tentang berlangganan

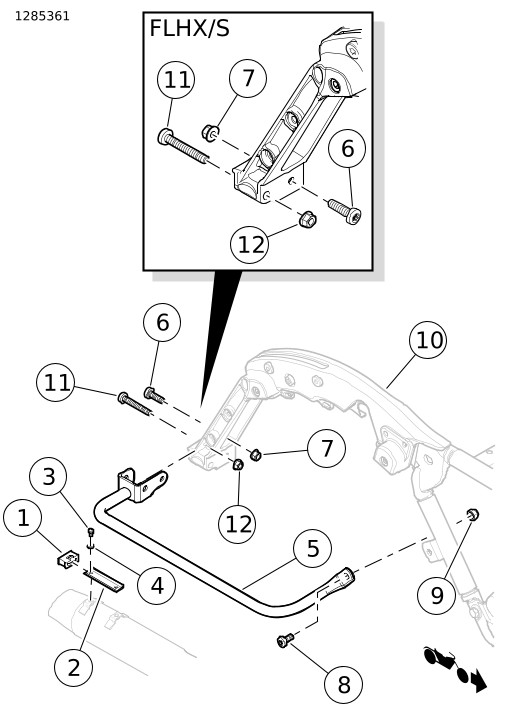

Gambar 2. Lepas Penyangga Tas Sadel (sisi kanan ditampilkan)

Tabel 3. Item Dukungan Tas Sadel Asli

Item	Deskripsi	Catatan
1	Dudukan knalpot karet	Simpan
2	Braket dudukan knalpot	Simpan
3	Sekrup heks (2), 5/16-18 x 1/2 inci	Simpan
4	Cincin pengunci terbelah	Simpan
5	Penopang tas sadel	Lepaskan dan sisihkan.
6	Sekrup TORX, langsung terpasang, 5/16-18 x 1 inci	Simpan
7	Mur flensa	Lepaskan dan sisihkan.
8	Sekrup, 3/8-16	Simpan
9	Mur pengunci	Lepaskan dan sisihkan.
10	Casting penyangga tas sadel
11	Sekrup TORX, langsung terpasang, 3/8-16 x 2 inci	Simpan
12	Mur pengunci	Lepaskan dan sisihkan.

PERSIAPAN

1.	Lepas tas kargo. Lihat manual servis.
2.	Lepas jok. Lihat manual servis.
3.	Lepas penutup samping. Lihat manual servis.

PELEPASAN

1.	Gambar 2 Buka tabung penopang tas sadel yang ada dari peredam suara knalpot. a. Lepaskan dan simpan sekrup heksagon (3), cincin pengunci (4), dudukan karet (1) dan braket (2) dengan memasang peredam suara knalpot ke tabung penopang tas sadel (5).
2.	Buka tabung penopang tas sadel saat ini dari casting penopang tas sadel. a. Lepaskan sekrup (6) dan mur flensa (7) yang menopang bagian belakang tabung penopang tas sadel ke casting penopang tas sadel (10). b. Simpan sekrup (6) untuk digunakan kembali. c. Singkirkan mur (7).
3.	Buka bagian depan penopang tas sadel dari tabung bawah rangka. a. Lepaskan sekrup (8) dan mur pengunci (9) yang menahan bagian depan penopang tas sadel. b. Simpan sekrup (8) untuk digunakan kembali. c. Singkirkan mur (9).
4.	Buka tabung penopang tas sadel saat ini dari casting penopang. a. Lepaskan sekrup (11) dan mur flensa (12) yang menopang bagian belakang tabung penopang tas sadel ke casting penopang tas sadel (10). b. Simpan sekrup (11) untuk digunakan kembali. c. Singkirkan mur (12).

PASANG

1.	Gambar 1 Pasang bagian belakang tabung penopang tas sadel baru (5 atau 6) ke casting penopang tas sadel (G). a. Pasang sekrup secara longgar (H, dilepas sebelumnya) dan mur flensa (4).
2.	Pasang pelindung tas sadel depan (1 atau 2) ke tabung penopang tas sadel (5 atau 6). a. Pasang tabung pendek pada pelindung (1 atau 2) ke bagian depan tabung penopang tas sadel (5 atau 6).
3.	Pasang penutup pelindung pada tabung rangka atas dan tabung bawah dari rangka kendaraan. a. Pasang sekrup dengan longgar (3) untuk menahan penutup pelindung tas sadel (1 atau 2) ke rangka atas. b. Kencangkan sekrup (F, dilepas sebelumnya) dan mur flensa (4) untuk mengencangkan penutup pelindung tabung bawah rangka.
4.	Sejajarkan lubang di tabung pendek pelindung tas sadel dan tabung penopang tas sadel. a. Pasang sekrup kepala soket heksagon (7). b. Pasang mur pengunci (8). Jangan kencangkan sepenuhnya.
5.	Rakit peredam suara knalpot secara longgar ke rel penopang tas sadel. a. Pasang peredam suara knalpot untuk menopang rel. Pasang sekrup kepala heksagon (C), cincin pengunci belah (D), penahan karet (A), dan braket (B) yang sebelumnya dilepas. CATATAN Untuk model Kecuali FLHX/S: Pasang sekrup (E), dari belakang, melalui braket penyangga belakang sepatbor, casting penopang tas sadel (G) dan lubang bagian dalam tabung penopang tas sadel, seperti ditunjukkan pada Gambar 1 . Untuk Mode lFLHX/S: Pasang sekrup (E) dari depan melalui lubang bagian dalam tabung penyangga tas sadel, casting penopang tas sadel (G), dan braket penyangga sepatbor belakang seperti yang ditunjukkan pada sisipan Gambar 1 .
6.	Kencangkan sekrup (E, dilepas sebelumnya) dan mur flensa (9) dari belakang tabung penopang tas sadel ke casting penopang tas sadel (G). Torque: 20–27 N·m (15–20 ft-lbs)
7.	Kencangkan sekrup (H) dan mur flensa (4). Torque: 40,5–50 N·m (30–37 ft-lbs)
8.	Kencangkan sekrup (3) di tabung rangka atas. Torque: 43,5–49 N·m (32–36 ft-lbs)
9.	Kencangkan sekrup (F) dan mur (4) pada tabung bawah rangka. Torque: 43,5–49 N·m (32–36 ft-lbs)
10.	Kencangkan sekrup (7) dan mur pengunci (8) di bagian depan tabung penopang tas sadel. Torque: 8–11,3 N·m (71–100 in-lbs)
11.	Kencangkan sekrup heksagon (C). Torque: 10,8–16,3 N·m (96–144 in-lbs)
12.	Ulangi prosedur untuk sisi sebaliknya dari kendaraan.

SELESAI

1.	Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis.
2.	Pasang penutup samping. Lihat manual servis.
3.	Pasang tas kargo. Lihat manual servis.
