مجموعة معدّات تركيب مسند الظهر
J047332024-01-23
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
52589-09B | نظارات واقية، مفتاح الدوران، مفتاح ربط العزم 3/16 بوصة. |   |
(1) إحكام الشدّ إلى قيمة عزم الدوران أو غيرها من الأدوات المتوسطة والتقنيات اللازمة
محتويات مجموعة الأدوات

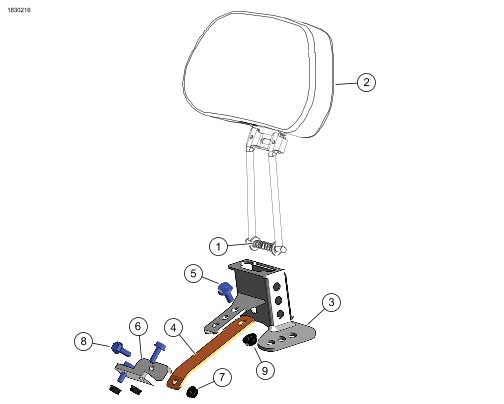

الشكل 1. محتويات المجموعة: مكونات مسند ظهر سائق الدراجة
الجدول 2. محتويات المجموعة: مكونات مسند ظهر سائق الدراجة
 | العنصر | الكمية | الوصف | قطعة رقم | ملاحظات |
|---|---|---|---|---|---|
مجموعة أدوات مسند الظهر | |||||
 | 1 | 1 | زنبرك ضغط | 10406 | |
| 2 | 1 | مسند الظهر | يُباع بشكل منفصل | |
تركيب مجموعة المعدّات | |||||
| 3 | 1 | قاعدة تركيب مسند الظهر | لا تُباع بشكل منفصل | |
| 4 | 1 | كتيفة الدعم | لا تُباع بشكل منفصل | |
| 5 | 1 | مسمار، 5/16-18 × 5/8 بوصة | 3546 | 20,3 N·m (15 ft-lbs) |
| 6 | 1 | كتيفة التثبيت الأمامي | 52590-09 | |
| 7 | 3 | صمولة مشفهة | 7716 | 8,1 N·m (72 in-lbs) |
| 8 | 3 | برغي مشفّه | 3574 | |
| 9 | 1 | صامولة زنق، مشفهة | 7531 | 6,8–10,8 N·m (5–8 ft-lbs) |
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
عام
الموديلات
للاطلاع على معلومات تركيب الموديل، يرجى مراجعة كتالوج بيع الأجزاء والملحقات بالتجزئة أو قسم الأجزاء والملحقات على الموقع www.harley-davidson.com (باللغة الإنجليزية فقط).
تأكد من أنك تستخدم أحدث إصدار من ورقة التعليمات المتاحة على: www.harley-davidson.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم وجود دليل الصيانة الخاص بهذا العام/الطراز من الدراجات البخارية لإجراء عملية التركيب هذه. يمكن الحصول على دليل من وكيل شركة Harley-Davidson.
الإزالة
| 1. | فكّ المقعد. راجع دليل الصيانة. | |
| 2. | انزع وحدة التحكم الإلكتروني (ECM) غطاء العلبة/ البطارية عن طريق تفكيك مسمارين. |
تركيب
| 1. |
اطلع على الخطوة
الشكل 2
و
الشكل 3
لمعرفة مواقع تركيب الكتيفات.
ملاحظة قد تحد بعض المقاعد من موقع التثبيت الأمامي/ الخلفي لكتيفة مسند الظهر. | |||||||||||
| 2. | الشكل 1 انزع الغطاء الواقي البلاستيكي وصواميل الزنق من المسمار عديم الرأس. | |||||||||||
| 3. | اترك الحلقة البلاستيكية الصغيرة في مكانها وإلا ستسقط لوحة المسمار عديم الرأس. | |||||||||||
| 4. | من خلال توجيه علامة كتيفة تثبيت مسند الظهر للأمام ، وصّل كتيفة تثبيت مسند الظهر (3) بلوحة المسمار عديم الرأس باستخدام صواميل الزنق من لوحة المسمار عديم الرأس. | |||||||||||
| 5. | أحكم شدّ صامولة الزنق. اربط. عزم الدوران: 6,8–10,8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | وصّل كتيفة التثبيت الأمامية (6) بإطار العضو المتقاطع باستخدام اثنين من المسامير المشفهة (8) والصواميل المشفهة (7). اربط. عزم الدوران: 8,1 N·m (72 in-lbs) a. ثبت البرغي (5) والصامولة (9) لدعم تثبيت الكتيفة. | |||||||||||
| 7. | وصل دعامة الكتيفة (4) بكتيفة التثبيت الأمامية (6) بالبرغي (8) والصامولة (7). | |||||||||||
| 8. | أحكم ربط البرغي (5) والصامولة (9). عزم الدوران: 20,3 N·m (15,0 ft-lbs) |

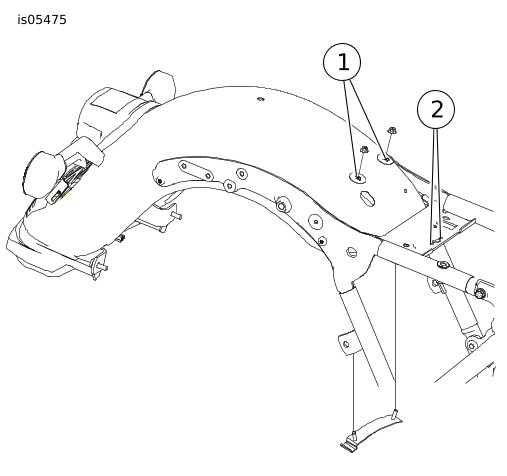

الشكل 2. مواقع تثبيت الكتيفة
الشكل 3. مسند الظهر المثبت | ||||||||||
| 9. |
ثبت
ECM
غطاء العلبة/ البطارية باستخدام مسمارين تمت إزالتهما مسبقًا.
اربط. عزم الدوران: 8,1–10,8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | ركّب المقعد. بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من أنه ثابت. راجع دليل الصيانة. | |||||||||||
| 11. | أمسك الشق بين الراكب ومقعد الراكب المفتوح. | |||||||||||
| 12. | على مسند ظهر الراكب، اضغط قضبان مسند الظهر والنابض. | |||||||||||
| 13. | أدخل القضبان في كتيفة تركيب مسند الظهر. |
عدل وسادة مسند الظهر
| 1. | اضبط الموضع الأمامي/الخلفي لوسادة مسند الظهر. | |
| 2. | استخدم مفتاح ربط سداسي 3/16 بوصة لضبط البرغي الذي يمكن الوصول إليه من خلال فتحة العروة في الجزء الخلفي من الوسادة. | |
| 3. | إن أمكن، لا تزل البرغي لأنه من الصعب تثبيته. |
