骑手靠背安装五金件套件
J047332024-01-23
表1。 概述
套件 | 建议工具 | 技能水平(1) |
|---|---|---|
52589-09B | 防护眼镜，扭矩扳手，3/16英寸内六角扳手 |   |
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

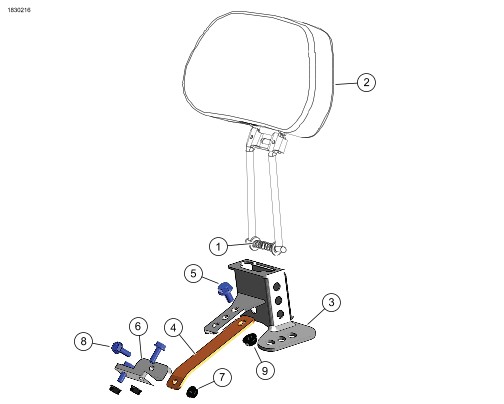

图1。 套件内容： 骑手靠背部件
表2。 套件内容： 骑手靠背部件
 | 项目 | 数量 | 描述 | 零件编号 | 注意 |
|---|---|---|---|---|---|
靠背套件 | |||||
 | 1 | 1 | 压缩弹簧 | 10406 | |
| 2 | 1 | 靠背 | 单独出售 | |
安装五金套件 | |||||
| 3 | 1 | 靠背安装架 | 不单独出售 | |
| 4 | 1 | 支架 | 不单独出售 | |
| 5 | 1 | 螺栓，5/16-18 x 5/8英寸 | 3546 | 20.3 N·m (15 ft-lbs) |
| 6 | 1 | 前安装托架 | 52590-09 | |
| 7 | 3 | 凸缘螺母 | 7716 | 8.1 N·m (72 in-lbs) |
| 8 | 3 | 凸缘螺丝 | 3574 | |
| 9 | 1 | 锁紧凸缘螺母 | 7531 | 6.8–10.8 N·m (5–8 ft-lbs) |
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。
概述
车型
关于车型配件信息，请参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
确保您使用的是最新版的说明书，可从下列网站获取： www.harley-davidson.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款/车型摩托车维修手册。 哈雷戴维森经销商处有售。
拆卸
| 1. | 拆下座椅。 参见维修手册。 | |
| 2. | 取下两个螺丝，拆下 电子控制模块 (ECM) 盒/电池盖。 |
安装
| 1. |
托架安装位置请见
图2
和
图3
。
注意 某些座椅可能会限制靠背托架的前后安装位置。 | |||||||||||
| 2. | 图1 从螺柱上拆下塑料护丝帽和锁紧螺母。 | |||||||||||
| 3. | 将小塑料垫圈留在原位，否则螺柱板会脱落。 | |||||||||||
| 4. | 使靠背安装托架蝶片朝前，使用螺柱板上的原厂锁紧螺母将靠背安装托架（3）连接到螺柱板上。 | |||||||||||
| 5. | 固定锁紧螺母。 拧紧。 扭矩: 6.8–10.8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | 用两个凸缘螺丝（8）和凸缘螺母（7）将前安装托架（6）连接到车架横梁上。 拧紧。 扭矩: 8.1 N·m (72 in-lbs) a. 将螺丝（5）和螺母（9）安装到托架支撑上。 | |||||||||||
| 7. | 用螺丝（8）和螺母（7）将托架（4）连接到前部安装托架（6）。 | |||||||||||
| 8. | 拧紧螺丝（5）和螺母（9）。 扭矩: 20.3 N·m (15.0 ft-lbs) |

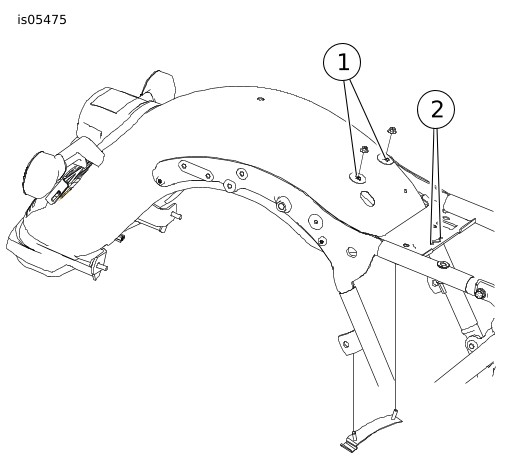

图2。 托架安装位置
图3。 安装的靠背 | ||||||||||
| 9. |
使用之前取下的两个螺丝安装
ECM
盒/电池盖。
拧紧。 扭矩: 8.1–10.8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | 安装座椅。 安装好座椅之后向上拉动座椅，确保固定牢靠。 参见维修手册。 | |||||||||||
| 11. | 使骑手和乘客座椅之间的缝隙保持打开。 | |||||||||||
| 12. | 在骑手靠背上，压紧靠背杆和弹簧。 | |||||||||||
| 13. | 将杆插入骑手靠背安装架。 |
靠背垫调节
| 1. | 调整靠背垫的前后位置。 | |
| 2. | 使用3/16英寸六角扳手，调整可通过靠背垫后部孔眼开口触及的定位螺丝。 | |
| 3. | 如有可能，不要卸下定位螺钉，因为它很难装上。 |
