ערכת אביזרי חיבור והתקנה לצורך הרכבה של משענת גב לרוכב
J047332024-01-23
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
52589-09B | משקפי בטיחות, מפתח מומנט, מפתח אלן 3/16 אינץ‘ |   |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

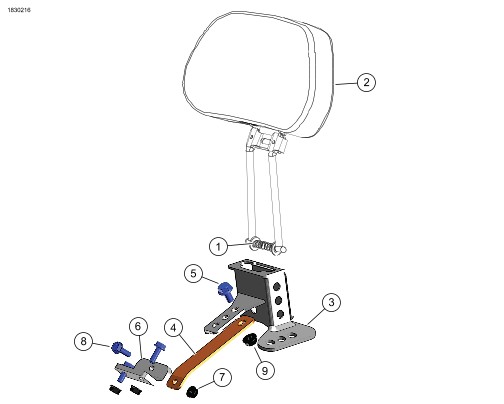

איור 1. תכולת הערכה: רכיבי משענת לרוכב
טבלה 2. תכולת הערכה: רכיבי משענת לרוכב
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
ערכת משענת הגב | |||||
 | 1 | 1 | קפיץ דחיסה | 10406 | |
| 2 | 1 | משענת הגב | נמכרת בנפרד | |
ערכת אביזרי חיבור והתקנה | |||||
| 3 | 1 | תושבת חיבור למשענת | לא נמכר בנפרד | |
| 4 | 1 | תושבת תמיכה | לא נמכר בנפרד | |
| 5 | 1 | בורג, 5/16-18 x 5/8 אינץ' | 3546 | 20,3 N·m (15 ft-lbs) |
| 6 | 1 | תושבת הרכבה קדמית | 52590-09 | |
| 7 | 3 | אום מאוגנת | 7716 | 8,1 N·m (72 in-lbs) |
| 8 | 3 | בורג אוגן | 3574 | |
| 9 | 1 | אום אוגן נעילה | 7531 | 6,8–10,8 N·m (5–8 ft-lbs) |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
למידע על אודות ההתאמה לדגם, נא לעיין בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories " באתר www.harley-davidson.com (אנגלית בלבד).
ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: www.harley-davidson.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
הסר
| 1. | הסר את המושב. עיין במדריך הטיפולים. | |
| 2. | הסר את שני הברגים כדי להסיר את מכסה המצבר/המארז של מודול בקרה אלקטרוני (ECM) . |
התקנה
| 1. |
ראה
איור 2
ו-
איור 3
למידע על מקומות ההתקנה של התושבות.
הערה ייתכן שמושבים מסוימים יהיו מוגבלים למקומות התקנה מלפנים/מאחור בתושבת משענת הגב. | |||||||||||
| 2. | איור 1 הסר את מכסה הפלסטיק המגן ואת אום הנעילה מהחף. | |||||||||||
| 3. | השאר את דיסקית הפלסטיק הקטנה במקומה, ולא לוחית החף תיפול החוצה. | |||||||||||
| 4. | במצב שבו לשונית תושבת ההרכבה של משענת הגב פונה לפנים, חבר את תושבת ההרכבה של משענת הגב (3) ללוחית החף בעזרת אומי הנעילה המקוריות מלוחית החף. | |||||||||||
| 5. | קבע את אומי הנעילה במקומן. הדק. מומנט סיבוב: 6,8–10,8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | חבר את תושבת ההרכבה הקדמית (6) אל קורת הרוחב של המסגרת באמצעות שני בורגי האוגן (8) ואומי האוגן (7). הדק. מומנט סיבוב: 8,1 N·m (72 in-lbs) a. התקן את הבורג (5) ואת האום (9) בתמוכת התושבת. | |||||||||||
| 7. | חבר את תמוכת התושבת (4) לתושבת ההרכבה הקדמית (6) בעזרת הבורג (8) והאום (7). | |||||||||||
| 8. | הדק את הבורג (5) ואת האום (9). מומנט סיבוב: 20,3 N·m (15,0 ft-lbs) |

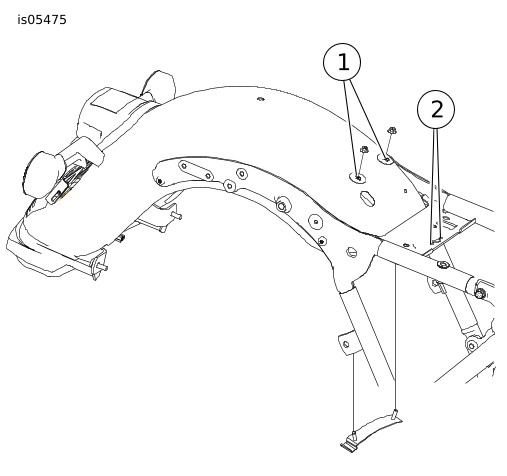

איור 2. מיקומי תושבת ההרכבה
איור 3. משענת הגב לאחר הרכבתה | ||||||||||
| 9. |
התקן את מכסה המצבר/המארז של
ECM
בעזרת שני הברגים שהוסרו קודם לכן.
הדק. מומנט סיבוב: 8,1–10,8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. | |||||||||||
| 11. | החזק את החריץ בין מושב הרוכב למושב הנוסע פתוח. | |||||||||||
| 12. | במשענת הגב של הרוכב, כווץ את מוטות משענת הגב ואת הקפיץ. | |||||||||||
| 13. | הכנס את המוטות לתושבת ההתקנה של משענת הגב. |
כוונון כרית משענת הגב
| 1. | כוונן את המיקום של כרית משענת הגב לפנים/לאחור. | |
| 2. | השתמש במפתח אלן 3/16 אינץ' כדי לכוונן את בורג הקיבוע שניתן לגשת אליו דרך הפתח בצד האחורי של הכרית. | |
| 3. | אל תסיר, ככל האפשר, את בורג הקיבוע מכיוון שקשה להתקינו. |
