ライダーバックレストマウントハードウェアキット
J047332024-01-23
表1。 一般的な情報
キット
推奨ツール
スキルレベル(1)
52589-09B
セーフティグラス、トルクレンチ、六角レンチ 3/16インチ
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容

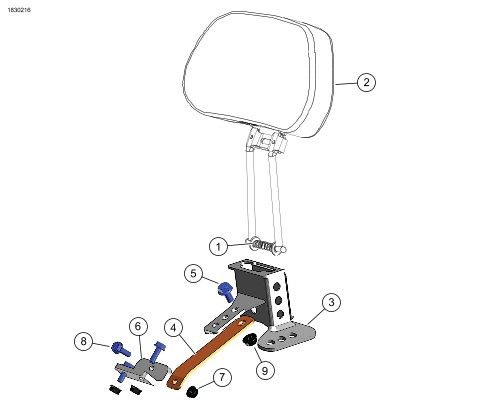

図1。 キット内容: ライダーバックレストコンポーネント
表2。 キット内容: ライダーバックレストコンポーネント
アイテム
数量
説明
部品番号
注記:
バックレストキット
1
1
圧縮スプリング
10406
2
1
バックレスト
別売り
マウントハードウェアキット
3
1
バックレストマウントブラケット
別売りなし
4
1
サポートブラケット
別売りなし
5
1
ボルト、5/16-18 x 5/8インチ
3546
20.3 N·m (15 ft-lbs)
6
1
フロントマウントブラケット
52590-09
7
3
フランジナット
7716
8.1 N·m (72 in-lbs)
8
3
フランジスクリュー
3574
9
1
ロックフランジナット
7531
6.8–10.8 N·m (5–8 ft-lbs)
注記
車両からアイテムを取り付けたり取り外したりする前に、全ての内容物がキット内にあることを確認します。
概略
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
下記のページで入手できる最新版のインストラクションシートを必ず使用してください。 www.harley-davidson.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
取り外し
1. シートを取り外します。 サービスマニュアルを参照してください。
2. 2本のスクリューを外して、 電子制御モジュール (ECM) キャディ/バッテリーカバーを取り外します。
取り付け
1. ブラケットの取り付け位置については、 図2 および 図3 を参照してください。
注記
シートによっては、バックレストブラケットの前後の取り付け位置が制限される場合があります。
2. 図1 プラスチック製保護キャップとロックナットをスタッドから取り外します。
3. 小さなプラスチックワッシャーはそのままにしておいてください。そうしないと、スタッドプレートが脱落してしまいます。
4. バックレストマウントブラケットタブを前に向け、バックレストマウントブラケット(3)を、スタッドプレートのストックロックナットでスタッドプレートに取り付けます。
5. ロックナットを固定します。 締め付ける。
トルク: 6.8–10.8 N·m (5–8 ft-lbs)
6. 2本のフランジスクリュー(8)とフランジナット(7)を使用して、フロントマウントブラケット(6)をフレームクロスメンバーに取り付けます。 締め付ける。
トルク: 8.1 N·m (72 in-lbs)
a. スクリュー(5)とナット(9)をブラケットサポートに取り付けます。
7. スクリュー(8)とナット(7)で、ブラケットサポート(4)をフロントマウントブラケット(6)に取り付けます。
8. スクリュー(5)とナット(9)を締め付けます。
トルク: 20.3 N·m (15.0 ft-lbs)

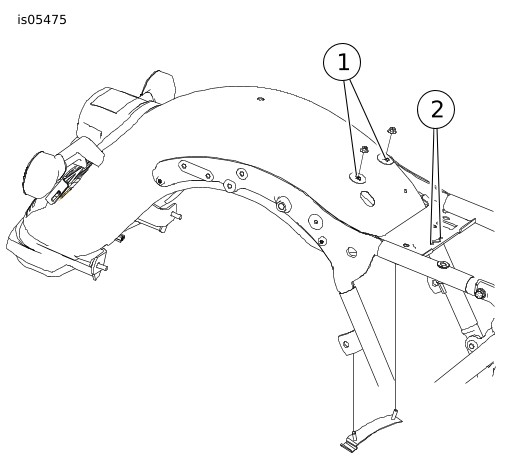

1バックレストマウントブラケット
2フロントマウントブラケット
図2。 ブラケットの取り付け位置
1バックレストマウントブラケット
2フロントマウントブラケット
3ブラケットサポート
図3。 バックレストマウント
9. ECM キャディ/バッテリーカバーは、以前に取り外した2本のスクリューを使用して取り付けます。 締め付ける。
トルク: 8.1–10.8 N·m (6–8 ft-lbs)
10. シートを取り付けます。 シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。 サービスマニュアルを参照してください。
11. ライダーシートとパッセンジャーシートの間のスリットは、開いたままにします。
12. ライダーバックレスト上で、ブラケットレストロットとバネを圧縮します。
13. ロッドをバックレストマウントブラケットに挿入します。
バックレストパッドの調整
1. バックレストパッドの前後位置を調整します。
2. 3/16インチの六角レンチを使用して、パッドの背面にあるアイレット開口部からとどくセットスクリューを調整します。
3. 可能であれば、セットスクリューは取り付けが難しいので、取り外さないでください。
