KIT PERKAKASAN LEKAPAN SANDARAN PENUNGGANG
J047332024-01-23
Jadual 1. Maklumat Am
Kit
Alat yang Dicadangkan
Tahap Kemahiran(1)
52589-09B
Kaca Mata Keselamatan, Perengkuh Tork, Perengkuh Heks 3/16 inci
(1) Perlu diketatkan ke nilai tork atau perlu menggunakan alat dan teknik lain
KANDUNGAN KIT

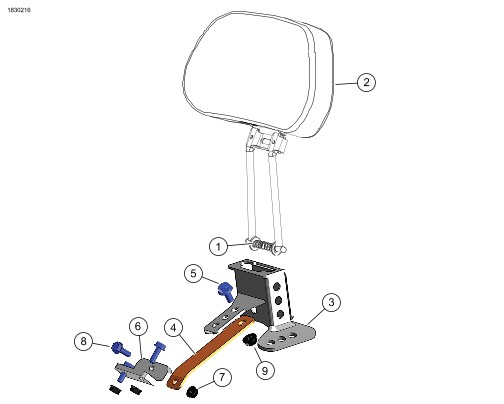

Rajah 1. Kandungan Kit: Komponen Sandaran Penunggang
Jadual 2. Kandungan Kit: Komponen Sandaran Penunggang
Item
Kuantiti
Penerangan
No. Bahagian
Nota
Kit Sandaran
1
1
Spring mampatan
10406
2
1
Sandaran
Dijual berasingan
Kit Perkakasan Lekapan
3
1
Braket lekapan sandaran
Tidak dijual secara berasingan
4
1
Braket sokongan
Tidak dijual secara berasingan
5
1
Bolt, 5/16-18 x 5/8 inci
3546
20,3 N·m (15 ft-lbs)
6
1
Braket lekapan depan
52590-09
7
3
Nat bebibir
7716
8,1 N·m (72 in-lbs)
8
3
Skru bebibir
3574
9
1
Nat pengunci bebibir
7531
6,8–10,8 N·m (5–8 ft-lbs)
CATATAN
Sahkan semua kandungan di dalam kit sebelum memasang atau menanggalkan item pada kenderaan.
UMUM
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Pastikan anda menggunakan lembaran arahan versi terkini yang tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Keperluan bagi Pemasangan
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal tahun/model ini diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
PENANGGALAN
1. Tanggalkan tempat duduk. Lihat manual servis.
2. Tanggalkan penutup bekas/bateri Modul Kawalan Elektronik (ECM) dengan menanggalkan dua skru.
PEMASANGAN
1. Lihat Rajah 2 dan Rajah 3 untuk lokasi melekapkan braket.
CATATAN
Sesetengah tempat duduk mungkin mempunyai lokasi lekapan depan/belakang yang terhad bagi braket sandaran.
2. Rajah 1 Tanggalkan tukup pelindung plastik dan nat pengunci daripada stad.
3. Biarkan sesendal plastik kecil di tempatnya supaya plat stad tidak jatuh.
4. Dengan tab braket lekapan sandaran menghala ke depan, pasangkan braket lekapan sandaran (3) pada plat stad dengan nat pengunci stok daripada plat stad.
5. Ketatkan nat pengunci. Ketatkan.
Tork: 6,8–10,8 N·m (5–8 ft-lbs)
6. Pasangkan braket lekapan depan (6) pada anggota silang rangka menggunakan dua skru bebibir (8) dan nat bebibir (7). Ketatkan.
Tork: 8,1 N·m (72 in-lbs)
a. Pasangkan skru (5) dan nat (9) pada sokongan braket.
7. Pasangkan sokongan braket (4) pada braket lekapan depan (6) dengan skru (8) dan nat (7).
8. Ketatkan skru (5) dan nat (9).
Tork: 20,3 N·m (15,0 ft-lbs)

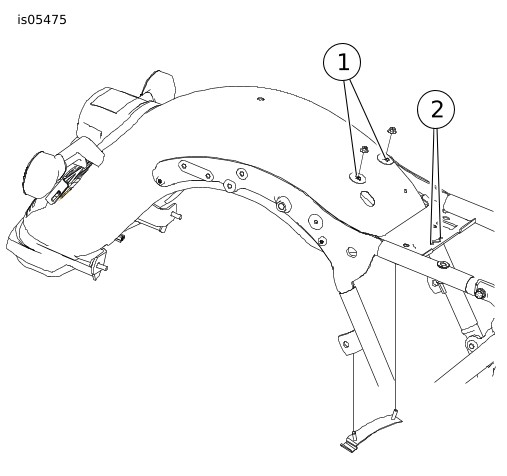

1Braket lekapan sandaran
2Braket lekapan depan
Rajah 2. Lokasi Lekapan Braket
1Braket lekapan sandaran
2Braket lekapan depan
3Sokongan braket
Rajah 3. Sandaran Terlekap
9. Pasangkan penutup bekas/bateri ECM menggunakan dua skru yang ditanggalkan tadi. Ketatkan.
Tork: 8,1–10,8 N·m (6–8 ft-lbs)
10. Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis.
11. Biarkan celah terbuka antara tempat duduk penunggang dan penumpang.
12. Pada sandaran penunggang, mampatkan rod sandaran dan spring.
13. Masukkan rod ke dalam pendakap lekapan sandaran.
Pelarasan Pad Sandaran
1. Laraskan kedudukan fore/aft pad sandaran.
2. Gunakan perengkuh heks 3/16 inci untuk menyesuaikan skru set yang boleh diakses melalui pembukaan lubang mata di belakang pad.
3. Jika boleh, jangan tanggalkan skru set kerana sukar dipasang.
