KIT COMPONENTE DE MONTARE A SPĂTARULUI PILOTULUI
J047332024-01-23
Tabelul 1. Informații generale
Kituri | Instrumente propuse | Nivelul de calificare(1) |
|---|---|---|
52589-09B | Ochelari de protecţie, cheie dinamometrică, cheie hexagonală 3/16 in. |   |
(1) Strângere la valoarea cuplului sau alte instrumente moderate şi tehnicile necesare
CONȚINUTUL KITULUI

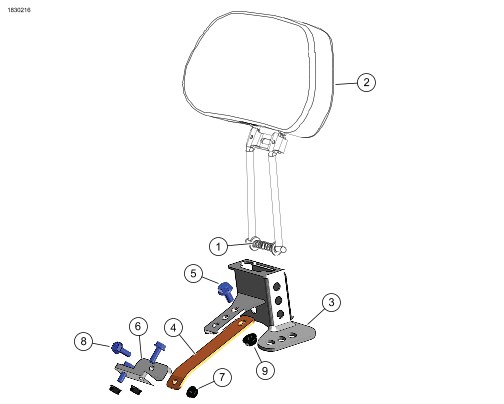

Figura 1. Conținut kit: Componente spătar motociclist
Tabelul 2. Conținut kit: Componente spătar motociclist
 | Articol | Cant. | Descriere | Cod de produs | Observații |
|---|---|---|---|---|---|
Kit spătar | |||||
 | 1 | 1 | Arc de compresie | 10406 | |
| 2 | 1 | Spătar | Se vinde separat | |
Kit piese montare | |||||
| 3 | 1 | Suport de montare a spătarului | Nu se vinde separat | |
| 4 | 1 | Suport | Nu se vinde separat | |
| 5 | 1 | Șurub, 5/16-18 x 5/8 inci | 3546 | 20,3 N·m (15 ft-lbs) |
| 6 | 1 | Suport de montare frontal | 52590-09 | |
| 7 | 3 | Piulița pentru flanșă | 7716 | 8,1 N·m (72 in-lbs) |
| 8 | 3 | Șurub cu flanșă | 3574 | |
| 9 | 1 | Contrapiuliță cu flanșă | 7531 | 6,8–10,8 N·m (5–8 ft-lbs) |
OBSERVAȚIE
Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
GENERAL
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul de retail de piese și accesorii sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
Asigurați-vă că utilizați cea mai recentă versiune de instrucțiuni, care este disponibilă la: www.Harley-Davidson.com/isheets
Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.
Cerințe pentru montare
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru motocicleta din acest an/pentru acest model. Puteți obține unul de la un dealer Harley-Davidson.
DEMONTAȚI
| 1. | Scoateți șaua. Consultați manualul de service. | |
| 2. | Scoateți capacul cutiei/bateriei Modulul de control electronic (ECM) prin îndepărtarea a două șuruburi. |
MONTAȚI
| 1. |
Consultați
Figura 2
și
Figura 3
pentru locurile de montare a suporturilor.
OBSERVAȚIE Unele scaune pot limita poziția de montare față/spate a suportului pentru spătar. | |||||||||||
| 2. | Figura 1 Scoateți capacul de protecție din plastic și piulița de blocare din știft. | |||||||||||
| 3. | Lăsați la locul ei șaiba mică de plastic, altfel placa cu știft va cădea. | |||||||||||
| 4. | Cu lamela suportului de montare a spătarului orientată înainte, atașați suportul de montare a spătarului (3) la placa cu știft cu piulițele de blocare din placă. | |||||||||||
| 5. | Fixați contrapiulițele. Strângeți. Cuplu: 6,8–10,8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | Atașați suportul frontal de montare (6) la traversa cadrului utilizând două șuruburi cu flanșă (8) și piulițe cu flanșă (7). Strângeți. Cuplu: 8,1 N·m (72 in-lbs) a. Instalați șurubul (5) și piulița (9) pe consola suportului. | |||||||||||
| 7. | Atașați consola suportului (4) la suportul de montare frontal (6) cu șurub (8) și piuliță (7). | |||||||||||
| 8. | Fixați șurubul (5) și piulița (9). Cuplu: 20,3 N·m (15,0 ft-lbs) |

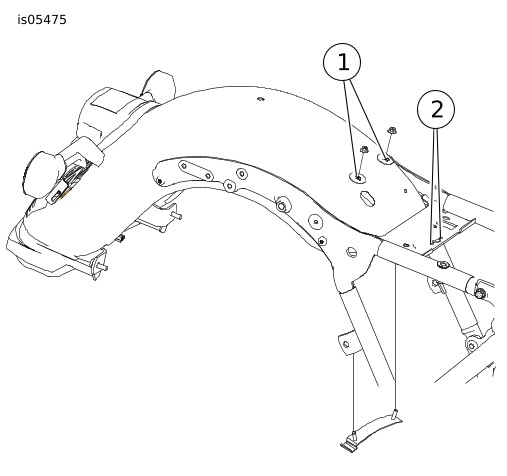

Figura 2. Locuri montare suport
Figura 3. Spătar montat | ||||||||||
| 9. |
Instalați capacul cutiei/bateriei
ECM
folosind două șuruburi îndepărtate anterior.
Strângeți. Cuplu: 8,1–10,8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | Montați șaua. După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. Consultați manualul de service. | |||||||||||
| 11. | Țineți deschisă fanta dintre scaunul pilotului și cel al pasagerului. | |||||||||||
| 12. | Pe spătarul pilotului, comprimați tijele spătarului și arcul. | |||||||||||
| 13. | Introduceți tijele în suportul de montare pentru spătar. |
Reglarea pernuței spătarului
| 1. | Reglați poziția față/spate a pernei spătarului. | |
| 2. | Utilizați cheia hexagonală de 3/16 inci pentru a regla șurubul de ajustare care este accesibil prin butoniera de pe spatele pernei. | |
| 3. | Dacă este posibil, nu scoateți șurubul de ajustare, deoarece este dificil de instalat. |
