КОМПЛЕКТ КРЕПЕЖА ДЛЯ МОНТАЖА СПИНКИ СИДЕНЬЯ ВОДИТЕЛЯ
J047332024-01-23
Таблица 1. Общие сведения
Комплекты
Предлагаемые инструменты
Уровень квалификации(1)
52589-09B
Защитные очки, динамометрический ключ, шестигранный ключ 3/16 дюйма
(1) Требуется затяжка до значения крутящего момента или умеренное использование других инструментов и техник
СОСТАВ КОМПЛЕКТА

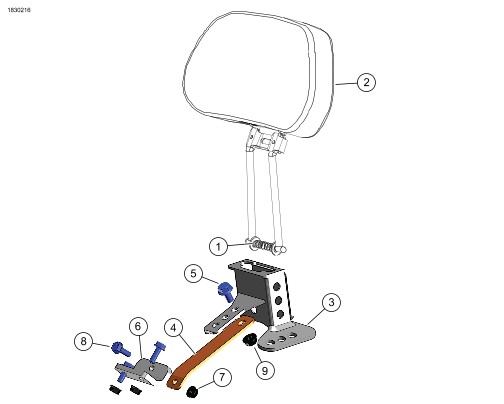

Рисунок 1. Содержимое комплекта Компоненты спинки сиденья водителя
Таблица 2. Содержимое комплекта Компоненты спинки сиденья водителя
Позиция
Кол-во
Описание
№ детали
Примечание
Комплект спинки сиденья
1
1
Пружина сжатия
10406
2
1
Спинка
Продается отдельно
Комплект элементов крепления
3
1
Монтажный кронштейн спинки сиденья
Не продается отдельно
4
1
Опорный кронштейн
Не продается отдельно
5
1
Болт, 5/16-18 x 5/8 дюйма
3546
20,3 N·m (15 ft-lbs)
6
1
Передний монтажный кронштейн
52590-09
7
3
Фланцевая гайка
7716
8,1 N·m (72 in-lbs)
8
3
Винт с буртиком
3574
9
1
Стопорная гайка с буртиком
7531
6,8–10,8 N·m (5–8 ft-lbs)
ПРИМЕЧАНИЕ
Перед установкой или удалением элементов из транспортного средства убедитесь, что в комплекте присутствуют все компоненты.
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Убедитесь, что вы используете самую последнюю версию инструкционной карты, которая доступна по адресу: www.harley-davidson.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕ
От правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
ПРИМЕЧАНИЕ
В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для модели данного года. Его можно приобрести у дилера Harley-Davidson.
СНИМИТЕ
1. Снимите сиденье. См. руководство по техническому обслуживанию.
2. Снимите кожух Электронный блок управления (ECM) (Блок ECM) /крышку аккумуляторной батареи, открутив два винта.
УСТАНОВКА
1. Места крепления кронштейнов см. в  Рисунок 2 и  Рисунок 3 .
ПРИМЕЧАНИЕ
Некоторые сиденья могут ограничивать место крепления кронштейна спинки сиденья в передней/задней части.
2. Рисунок 1 Снимите пластиковый защитный колпачок и стопорную гайку со шпильки.
3. Оставьте маленькую пластиковую шайбу на месте, иначе диск со шпилькой выпадет.
4. Сориентируйте язычок монтажного кронштейна спинки сиденья так, чтобы он был направлен вперед, затем прикрепите монтажный кронштейн спинки сиденья (3) к диску со шпилькой заводскими стопорными гайками от диска со шпилькой.
5. Затяните стопорные гайки. Затяните.
Крутящий момент: 6,8–10,8 N·m (5–8 ft-lbs)
6. Прикрепите передний монтажный кронштейн (6) к поперечине рамы с помощью двух винтов с буртиком (8) и гаек с буртиком (7). Затяните.
Крутящий момент: 8,1 N·m (72 in-lbs)
a. Установите винт (5) и гайку (9) на опору кронштейна.
7. Прикрепите опору кронштейна (4) к переднему монтажному кронштейну (6) с помощью винта (8) и гайки (7).
8. Затяните винт (5) и гайку (9).
Крутящий момент: 20,3 N·m (15,0 ft-lbs)

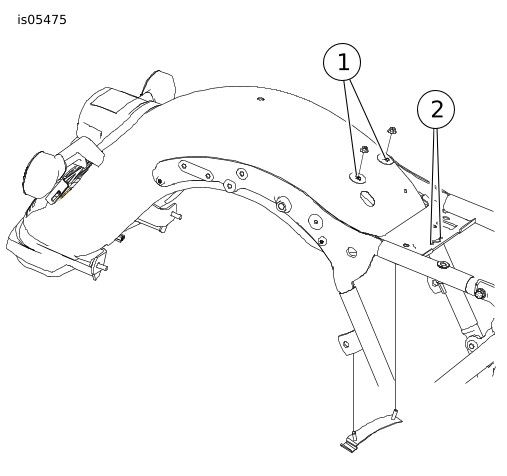

1Монтажный кронштейн спинки сиденья
2Передний монтажный кронштейн
Рисунок 2. Места крепления кронштейна
1Монтажный кронштейн спинки сиденья
2Передний монтажный кронштейн
3Опора кронштейна
Рисунок 3. Установленная спинка сиденья
9. Используя два ранее выкрученных винта, установите кожух Блок ECM /крышку аккумуляторной батареи. Затяните.
Крутящий момент: 8,1–10,8 N·m (6–8 ft-lbs)
10. Установите сиденье. После установки сиденья потяните его вверх, чтобы убедиться в его надежном креплении. См. руководство по техническому обслуживанию.
11. Сохраняйте зазор между сиденьями водителя и пассажира.
12. На спинке сиденья водителя сожмите стержни спинки и пружину.
13. Вставьте стержни в монтажный кронштейн спинки.
Регулировка подушки спинки сиденья
1. Отрегулируйте переднее/заднее положение подушки спинки.
2. Используйте шестигранный ключ 3/16 дюйма, чтобы отрегулировать установочный винт, доступ к которому осуществляется через отверстие для проушины на задней части подушки.
3. Если возможно, не вынимайте установочный винт, потому что его трудно установить.
