SÚPRAVA MONTÁŽNEHO MATERIÁLU CHRBTOVEJ OPIERKY VODIČA
J047332024-01-23
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) |
|---|---|---|
52589-09B | Ochranné okuliare, momentový kľúč, šesťhranný kľúč 3/16 in. |   |
(1) Je potrebné utiahnutie na konkrétnu hodnotu uťahovacieho momentu alebo iné stredne pokročilé nástroje a postupy
OBSAH SÚPRAVY

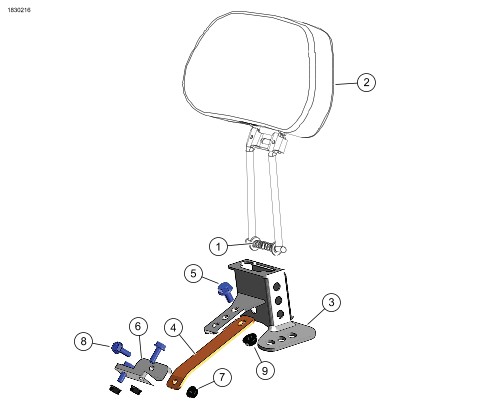

Obrázok 1. Obsah súpravy: Komponenty chrbtovej opierky vodiča
Tabuľka 2. Obsah súpravy: Komponenty chrbtovej opierky vodiča
 | Položka | Množstvo | Popis | Part No. | Poznámky |
|---|---|---|---|---|---|
Súprava opierky chrbta | |||||
 | 1 | 1 | Tlačná pružina | 10406 | |
| 2 | 1 | Chrbtová opierka | Predáva sa samostatne | |
Súprava montážneho materiálu | |||||
| 3 | 1 | Montážny držiak opierky | Nepredáva sa samostatne | |
| 4 | 1 | Operný držiak | Nepredáva sa samostatne | |
| 5 | 1 | Skrutka, 5/16-18 x 5/8 in. | 3546 | 20,3 N·m (15 ft-lbs) |
| 6 | 1 | Predný montážny držiak | 52590-09 | |
| 7 | 3 | Prírubová matica | 7716 | 8,1 N·m (72 in-lbs) |
| 8 | 3 | Prírubová skrutka | 3574 | |
| 9 | 1 | Poistná prírubová matica | 7531 | 6,8–10,8 N·m (5–8 ft-lbs) |
POZNÁMKA
Pred inštaláciou alebo odstraňovaním položiek z vozidla overte, či sa v súprave nachádzajú všetky položky.
VŠEOBECNÉ INFORMÁCIE
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu náhradných dielov a príslušenstva alebo v časti venovanej náhradným dielom a príslušenstvu na stránke www.harley-davidson.com (iba v angličtine).
Používajte najaktuálnejšiu verziu návodu, ktorá je k dispozícii na adrese: www.harley-davidson.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka pre tento model alebo modelový rok motocykla. Príručka je k dispozícii u predajcu motocyklov Harley-Davidson.
DEMONTÁŽ
| 1. | Odmontujte sedlo. Pozrite si servisnú príručku. | |
| 2. | Odstráňte Riadiaca jednotka elektroniky (ECM) kryt puzdra/batérie odstránením dvoch skrutiek. |
MONTÁŽ
| 1. |
Pozrite si
Obrázok 2
a
Obrázok 3
pre montážne miesta držiakov.
POZNÁMKA Niektoré sedadlá môžu obmedziť prednú/zadnú montážnu polohu držiaka operadla. | |||||||||||
| 2. | Obrázok 1 Odstráňte plastový ochranný kryt a poistnú maticu z čapu. | |||||||||||
| 3. | Nechajte malú plastovú podložku na mieste, inak doska čapu vypadne. | |||||||||||
| 4. | S držiakom na montáž operadla smerujúcim dopredu pripevnite montážnu konzolu operadla (3) k čapovej doske s poistnými maticami z čapovej dosky. | |||||||||||
| 5. | Poistné matice upevnite. Utiahnite. Krútiaci moment: 6,8–10,8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | Pripevnite predný montážny držiak (6) k priečnemu nosníku rámu pomocou dvoch prírubových skrutiek (8) a prírubových matíc (7). Utiahnite. Krútiaci moment: 8,1 N·m (72 in-lbs) a. Namontujte skrutku (5) a maticu (9) na podperu držiaka. | |||||||||||
| 7. | Upevnite podperný držiak (4) k prednému montážnemu držiaku (6) pomocou skrutky (8) a matice (7). | |||||||||||
| 8. | Utiahnite skrutku (5) a maticu (9). Krútiaci moment: 20,3 N·m (15,0 ft-lbs) |
Obrázok 2. Montážne umiestnenia držiaka
Obrázok 3. Namontovaný držiak | ||||||||||
| 9. |
Namontujte
ECM
kryt puzdra/batérie pomocou dvoch skrutiek, ktoré boli demontované v predošlých krokoch.
Utiahnite. Krútiaci moment: 8,1–10,8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | Namontujte sedlo. Po namontovaní sedlo nadvihnite a presvedčite sa, či je bezpečne pripevnené. Pozrite si servisnú príručku. | |||||||||||
| 11. | Štrbinu medzi sedlom vodiča spolujazdca nechajte otvorenú. | |||||||||||
| 12. | Stlačte tyče a pružinu na chrbtovej opierke vodiča. | |||||||||||
| 13. | Vložte tyče do montážneho držiaka chrbtovej opierky. |
Nastavenie vložky opierky chrbta
| 1. | Upravte polohu chrbtovej opierky v predozadnom smere. | |
| 2. | Pomocou 3/16-palcového imbusového kľúča nastavte regulačnú skrutku, ktorá je dostupná cez otvor na zadnej strane opierky. | |
| 3. | Ak je to možné, regulačnú skrutku neodstraňujte, pretože sa ťažko montuje. |
