KIT DE ELEMENTOS DE SUJECIÓN DE MONTAJE DEL RESPALDO DEL MOTOCICLISTA
J047332024-01-23
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
52589-09B | Gafas de seguridad, llave dinamométrica, llave hexagonal de 3/16 pulg. |   |
(1) Se requieren ajuste a valor de par u otras herramientas moderadoras y técnicas
CONTENIDO DEL KIT

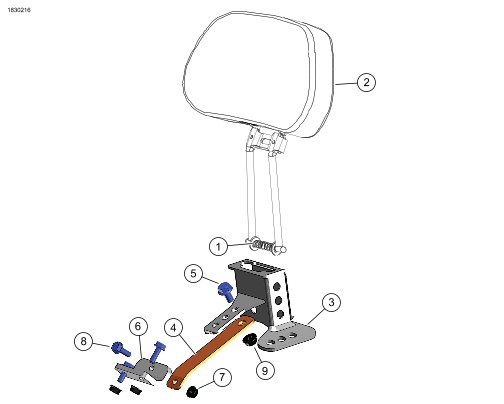

Figura 1. Contenido del kit: Componentes del respaldo del motociclista
Tabla 2. Contenido del kit: Componentes del respaldo del motociclista
 | Artículo | Cantidad | Descripción | N.º de pieza | Notes |
|---|---|---|---|---|---|
Kit de respaldo | |||||
 | 1 | 1 | Resorte de compresión | 10406 | |
| 2 | 1 | Respaldo | Se vende por separado | |
Kit de elementos de sujeción de montaje | |||||
| 3 | 1 | Pieza de soporte de montaje del respaldo | No se vende por separado | |
| 4 | 1 | Pieza de soporte del soporte | No se vende por separado | |
| 5 | 1 | Perno, 5/16-18 x 5/8 pulg. | 3546 | 20,3 N·m (15 ft-lbs) |
| 6 | 1 | Pieza de soporte de montaje delantera | 52590-09 | |
| 7 | 3 | Tuerca de reborde | 7716 | 8,1 N·m (72 in-lbs) |
| 8 | 3 | Tornillo de reborde | 3574 | |
| 9 | 1 | Tuerca de reborde de seguridad | 7531 | 6,8–10,8 N·m (5–8 ft-lbs) |
NOTA
Verifique que todo el contenido esté presente en el kit antes de instalar o extraer los artículos del vehículo.
GENERAL
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Verifica que estés utilizando la versión más actualizada de la hoja de instrucciones, disponible en: www.harley-davidson.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Se requiere un manual de servicio para el modelo/año de esta motocicleta para la instalación. Hay uno disponible en un concesionario Harley-Davidson.
EXTRACCIÓN
| 1. | Retirar el asiento. Consulta el manual de servicio. | |
| 2. | Retire la cubierta de batería / bandeja de Módulo de Control electrónico (ECM) quitando dos tornillos. |
INSTALACIÓN
| 1. |
Consulte
Figura 2
y
Figura 3
para conocer las ubicaciones de montaje de los soportes.
NOTA Algunos asientos pueden tener limitación con respecto a la ubicación delantera/trasera de la posición de montaje de la pieza de soporte del respaldo. | |||||||||||
| 2. | Figura 1 Retire la tapa protectora de plástico y la contratuerca del espárrago. | |||||||||||
| 3. | Deje la arandela de plástico pequeña en su sitio o la placa de espárragos se caerá. | |||||||||||
| 4. | Con la lengüeta del soporte de montaje del respaldo orientada hacia delante, fije el soporte de montaje del respaldo (3) a la placa de pernos con las contratuercas originales de la placa de espárragos. | |||||||||||
| 5. | Fije las contratuercas. Apretar. Par de ajuste: 6,8–10,8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | Fije el soporte de montaje delantero (6) al soporte transversal de la estructura con dos tornillos bridados (8) y tuercas bridadas (7). Apretar. Par de ajuste: 8,1 N·m (72 in-lbs) a. Instale el tornillo (5) y la tuerca (9) en el soporte. | |||||||||||
| 7. | Fije el soporte (4) a la base de montaje delantera (6) con el tornillo (8) y la tuerca (7). | |||||||||||
| 8. | Apriete el tornillo (5) y la tuerca (9). Par de ajuste: 20,3 N·m (15,0 ft-lbs) |

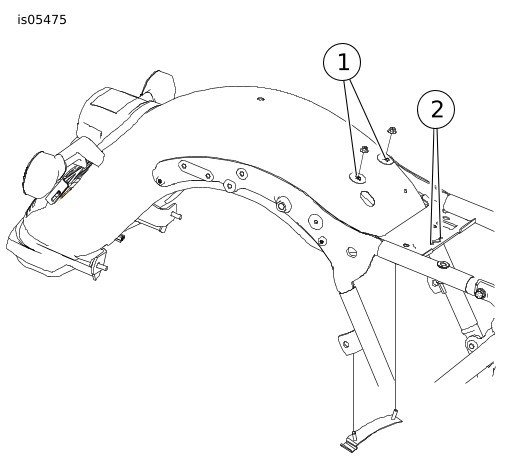

Figura 2. Ubicaciones de montaje de la pieza de soporte
Figura 3. Montaje del respaldo | ||||||||||
| 9. |
Instale la cubierta de batería / bandeja de
ECM
con los dos tornillos que se retiraron anteriormente.
Apretar. Par de ajuste: 8,1–10,8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | Instalar el asiento. Después de instalar el asiento, suba al asiento para comprobar que es seguro. Consulta el manual de servicio. | |||||||||||
| 11. | Mantener abierta la ranura entre el motociclista y el asiento del pasajero. | |||||||||||
| 12. | En el respaldo del motociclista, comprima el resorte y las varillas de respaldo. | |||||||||||
| 13. | Inserte las varillas dentro de la pieza de soporte de montaje del respaldo. |
Ajuste de la almohadilla del respaldo
| 1. | Ajuste la posición hacia adelante/atrás de la almohadilla del respaldo. | |
| 2. | Utilice la llave hexagonal de 3/16 pulg. para ajustar el tornillo de fijación al que se tiene acceso a través de la abertura del ojal en la parte trasera de la almohadilla. | |
| 3. | Si es posible, no extraiga el tornillo de fijación, porque es difícil instalarlo. |
