KIT NG PANGMOUNT NA HARDWARE NG RIDER BACKREST
J047332024-01-23
Talahanayan 1. Pangkalahatang Impormasyon
Mga Kit | Mga Iminumungkahing Kagamitan | Antas ng Kasanayan(1) |
|---|---|---|
52589-09B | Mga Salaming Pangkaligtasan, Torque Wrench, Hex Wrench 3/16 pulgada |   |
(1) Kinakailangan ang paghihigpit sa halaga ng torque o iba pang mga katamtamang kagamitan at pamamaraan
MGA NILALAMAN NG KIT

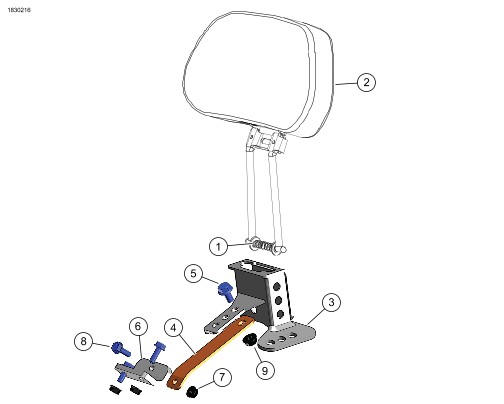

Figure 1. Mga Nilalaman ng Kit: Mga Bahagi ng Sandalan ng Rider
Talahanayan 2. Mga Nilalaman ng Kit: Mga Bahagi ng Sandalan ng Rider
 | Item | Qty | Paglalarawan | Part No. (Piyesa Blg.) | Mga tala |
|---|---|---|---|---|---|
Kit ng Backrest | |||||
 | 1 | 1 | Compression spring | 10406 | |
| 2 | 1 | Backrest | Hiwalay na Ibinebenta | |
Kit Ng Pang-mount Na Hardware | |||||
| 3 | 1 | Pang-mount na Bracket ng Backrest | Hindi ipinagbibili nang hiwalay | |
| 4 | 1 | Support bracket | Hindi ipinagbibili nang hiwalay | |
| 5 | 1 | Bolt, 5/16-18 x 5/8 pulgada | 3546 | 20,3 N·m (15 ft-lbs) |
| 6 | 1 | Harapang pang-mount na bracket | 52590-09 | |
| 7 | 3 | Flange nut | 7716 | 8,1 N·m (72 in-lbs) |
| 8 | 3 | Flange na turnilyo | 3574 | |
| 9 | 1 | Locking flange nut | 7531 | 6,8–10,8 N·m (5–8 ft-lbs) |
TALA
Tiyakin na lahat ng nilalaman ay nasa kit bago magkabit o magtanggal ng mga item mula sa sasakyan.
PANGKALAHATAN
Mga Modelo
Para sa impormasyon ukol sa fitment ng modelo, pakitingnan ang Retail na Katalogo ng P&A o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (Ingles lamang).
Siguraduhin na ginagamit mo ang pinakabagong bersyon ng pahina ng tagubilin na makukuha sa: www.harley-davidson.com/isheets
Makipag-ugnayan sa Harley-Davidson Customer Support Center sa 1-800-258-2464 (para sa U.S. lang) o sa 1-414-343-4056.
Mga Kinakailangan sa Pagkakabit
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo na ito ng motorsiklo ay kinakailangan para sa pagkakabit na ito. Mayroong isa na makukuha mula sa dealer ng Harley-Davidson.
ALISIN
| 1. | Alisin ang upuan. Tingnan ang manwal ng serbisyo. | |
| 2. | Tanggalin ang Electronic Control Module (ECM) takip ng caddy/baterya sa pamamagitan ng pagtanggal ng dalawang turnilyo. |
IKABIT
| 1. |
Tingnan ang
Figure 2
at
Figure 3
para sa mga lokasyon ng pangmount ng mga bracket.
TALA Ang ilang mga upuan ay maaaring maglimita sa fore/aft na lokasyon ng pagmount ng bracket ng backrest. | |||||||||||
| 2. | Figure 1 Tanggalin ang plastic na pamprotekta na cap at locknut mula sa stud. | |||||||||||
| 3. | Mag-iwan ng maliit na plastic washer sa puwesto kung hindi ay malalaglag ang stud plate. | |||||||||||
| 4. | Habang ang tab ng pangmount na bracket ng backrest ay nakaharap paabante, ikabit ang pangmount na bracket ng backrest (3) sa stud plate gamit ang mga stock na locknut mula sa stud plate. | |||||||||||
| 5. | Itabi ang mga locknut. Higpitan. Torque: 6,8–10,8 N·m (5–8 ft-lbs) | |||||||||||
| 6. | Ikabit ang harapang pangmount na bracket (6) sa frame crossmember gamit ang dalawang flange na turnilyo (8) at mga flange nut (7). Higpitan. Torque: 8,1 N·m (72 in-lbs) a. Ikabit ang turnilyo (5) at nut (9) sa suporta na bracket. | |||||||||||
| 7. | Ikabit ang suporta na bracket (4) sa harapang pangmount na bracket (6) gamit ang turnilyo (8) at nut (7). | |||||||||||
| 8. | Higpitan ang turnilyo (5) at nut (9). Torque: 20,3 N·m (15,0 ft-lbs) |
Figure 2. Mga Lokasyon ng Pangmount na Bracket
Figure 3. Nakamount na Backrest | ||||||||||
| 9. |
Ikabit ang
ECM
takip ng caddy/baterya gamit ang dalawang turnilyo na tinanggal kanina.
Higpitan. Torque: 8,1–10,8 N·m (6–8 ft-lbs) | |||||||||||
| 10. | Ikabit ang upuan. Pagkatapos ikabit ang upuan, hatakin pataas ang upuan upang matiyak na nakakabit ito nang mabuti. Tingnan ang manwal ng serbisyo. | |||||||||||
| 11. | Hayaang bukas ang slit sa pagitan ng upuan ng rider at pasahero. | |||||||||||
| 12. | Sa rider backrest, i-compress ang mga backrest rod at spring. | |||||||||||
| 13. | Ipasok ang mga rode sa pangmount na bracket ng backrest. |
Pag-adjust ng Pad ng Backrest
| 1. | I-adjust ang fore/aft na posisyon ng backrest pad. | |
| 2. | Gumamit ng 3/16 pulgada na hex wrench upang ma-adjust ang set na turnilyo na maaakses sa pamamagitan ng butas ng eyelet sa likuran ng pad. | |
| 3. | Kung posible, huwag tanggalin ang set na turnilyo dahil ito ay mahirap na ikabit. |
