MOTOROS ÉS UTAS LÁBTARTÓ KÉSZLET
J067232019-08-21
Táblázat 1. Általános információk
Készletek | Javasolt szerszámok | Nehézségi szint(1) | Idő |
|---|---|---|---|
50501382, 50501383, 50501388, 50501389,50501390, 50501395 | Védőszemüveg, Nyomatékkulcs |   | 1 óra |
(1) Húzza meg az előírt nyomaték értékre, vagy használjon egyéb kíméletes technikát és szerszámot.
A KÉSZLET TARTALMA

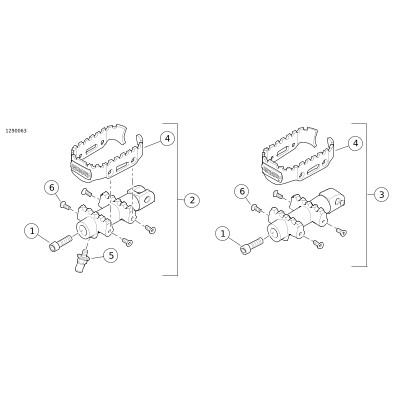

Ábra 1. A készlet tartalma: Motoros és utas lábtartó készlet
Táblázat 2. A készlet tartalma: Motoros és utas lábtartó készlet
 | Tétel | Menny. | Leírás | Part No. | Megjegyzések |
|---|---|---|---|---|---|
 | 1 | 2 | Csavar, beállítás | 2708A | 28,5 N·m (21,0 ft-lbs) |
| 2 | 2 | Lábtartó szerkezet, motoros | 50501492 | 50501382 sz. készlet |
50501490 | 50501389 sz. készlet | ||||
50501491 | 50501383 sz. készlet | ||||
50501489 | 50501390 sz. készlet | ||||
| 3 | 2 | Lábtartó szerkezet, utas | 50501499 | 50501388 sz. készlet |
50501500 | 50501395 sz. készlet | ||||
| 4 | 2 | Díszítés, motoros lábtartó | Külön nem kapható | |
| 5 | 2 | Koptató | 50501536 | 50501382 és 50501389 sz. készletek 4,52–5,08 N·m (40–45 in-lbs) |
| 6 | 4 | Csavar | 10200913 | 1,13–1,36 N·m (10–12 in-lbs) |
MEGJEGYZÉS
Mielőtt részegységeket szerelne fel a járműre vagy távolítana el arról, ellenőrizze, hogy minden szükséges elem megtalálható-e a csomagban.
ÁLTALÁNOS TUDNIVALÓK
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a P&A kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (Alkatrészek és tartozékok) részét (amely kizárólag angol nyelven áll rendelkezésre).
Győződjön meg arról, hogy a legfrissebb útmutatót használja, amelyet a következő címen érhet el: www.Harley-Davidson.com/isheets
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
FIGYELEMA motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott motorkerékpár-modellhez való szervizkézikönyv is szükséges, ami a Harley-Davidson-márkakereskedésekben kapható.
A készlet megfelelő beszereléséhez Loctite
®
243 menetrögzítő és tömítőanyag - kék (Cikkszám: 99642-97) szükséges.
BESZERELÉS
Motoros
| 1. | Lásd Ábra 2 . Távolítsa el a csapot (4) és a rögzítőkapcsot (2), és tegye félre ezeket a későbbi szerelésre. Az új lábtartók (3) felszereléséhez őrizze meg az összes kötőelemet, a torziós rugóval (1) együtt. | |
| 2. | Illessze a torziós rugó rövid lábát (1) az új lábtartó (3) furatába. MEGJEGYZÉS A következő lépés végrehajtásakor ellenőrizze, hogy a rugó a lábtartó belsejében van-e. | |
| 3. | Igazítsa a torziós rugó hosszú lábát (1) a lábtartó rögzítésében lévő furathoz, majd tolja bele. | |
| 4. | Forgassa el a lábtartót a megfelelő helyzetbe a kengyelben, majd tolja át a csapot (4) a kengyelen, a lábtartón (3) és a rugón (1). | |
| 5. | Szerelje fel a rögzítőkapcsot (2). | |
| 6. | Ismételje meg a műveletsort az ellentétes oldalon. | |
| 7. | Állítsa be az irányt: a. Előre szerelt kezelőszervek
: a lábrésznek a rögzítőcsappal párhuzamosnak kell lennie.
b. Középre szerelt kezelőszervek
: a lábrésznek a talajjal párhuzamosnak kell lennie.
| |
| 8. | Lásd: Ábra 1 . Húzza meg a beállítócsavart (1). Nyomaték: 28,5 N·m (21,0 ft-lbs) | |
| 9. | Szerelje fel a díszítést (4) a lábtartóra. Cseppentsen 2-3 csepp Loctite 243-at a csavarokra (6). Szerelje be a csavarokat. Húzza meg. Nyomaték: 1,13–1,36 N·m (10–12 in-lbs) |
| 1 | Torziós rugó |
| 2 | Rögzítőkapocs |
| 3 | Lábtartó |
| 4 | Csap |

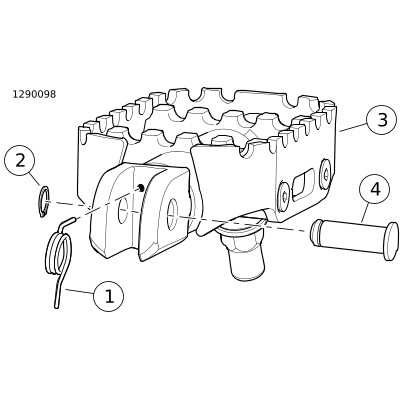

Ábra 2. A motoros lábtartójához tartozó torziós rugó beszerelése
Utas
| 1. | Lásd: Ábra 3 . Távolítsa el és tegye félre a csapot (1) és a rögzítőkapcsot (5). Az új lábtartók felszereléséhez őrizze meg az összes kötőelemet, vagyis az akasztórugót (3), az akasztógolyót (4) és a keretet (6) is. | |
| 2. | MEGJEGYZÉS A következő lépés végrehajtásakor ellenőrizze, hogy a rugó (3) a lábtartó (2) belsejében van-e. | |
| 3. | Szerelje be az akasztógolyót (4). | |
| 4. | Helyezze a keretet (6) a lábtartó kengyelére, miközben az akasztógolyót (4) és az akasztórugót (3) a keret (6) belsejében tartja. | |
| 5. | Csúsztassa rá a keretet (6) a lábtartó kengyelére. | |
| 6. | Igazítsa össze a kengyelt (6) és a lábtartót (2) a motorkerékpáron lévő lábtartórögzítéssel. | |
| 7. | Szerelje be a csapot (1) és a rögzítőkapcsot (5). | |
| 8. | Állítsa be az irányt: a. Fordítsa el a kívánt helyzetbe. b. Hajtsa fel a tartót a tárolási helyzetbe, majd ellenőrizze a többi alkatrész körülölti szabad helyet. Szükség szerint korrigálja a beállítást. c. Lásd: Ábra 1 . Húzza meg a beállítócsavart (1). Nyomaték: 28,5 N·m (21,0 ft-lbs) | |
| 9. | Lásd: Ábra 1 . Szerelje fel a díszítést (4) a lábtartóra. Cseppentsen 2-3 csepp Loctite 243-at a csavarokra (6). Szerelje be a csavarokat. Húzza meg. Nyomaték: 1,13–1,36 N·m (10–12 in-lbs) |
| 1 | Csap |
| 2 | Lábtartó |
| 3 | Akasztórugó |
| 4 | Akasztógolyó |
| 5 | Rögzítőkapocs |
| 6 | Keret |

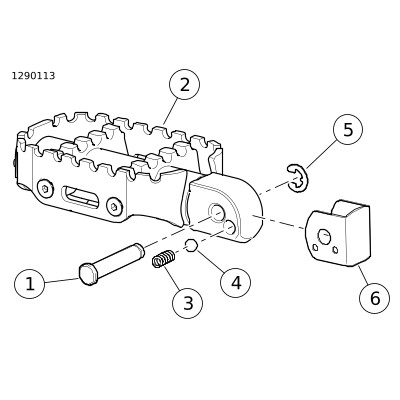

Ábra 3. A motoros lábtartójához tartozó torziós rugó beszerelése
FIGYELEMA lábtartónak a motorkerékpár hátulja felé és felfele kell hajlania, ha erőhatás éri. Ha a lábtartó nem úgy lett beállítva, hogy hátrafelé és felfele tudjon hajolni, az súlyos, akár végzetes személyi sérüléshez is vezethet. (00366a)
KOPTATÓ PÓTALKATRÉSZ
| 1. | Lásd: 1. ábra. Távolítsa el a meglévő koptatót (5) a lábtartóról. | |
| 2. | Cseppentsen 2-3 csepp Loctite 243-at a koptatóra (5). Szerelje fel a lábtartót. Húzza meg. Nyomaték: 4,52–5,08 N·m (40–45 in-lbs) |
