德比装饰盖套件
J036542019-08-21
表1。 概述
套件
建议工具
技能水平(1)
时间
25125-04A、25127-04A、25130-04A、25333-10、25341-10、25343-04A、25383-04A、25384-04A、25440-04A、25700063、25700131、25700255、25700257、25700506、25700541、25700517、25700744、25701021、25701061
防护眼镜，扭矩扳手
1 小时
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

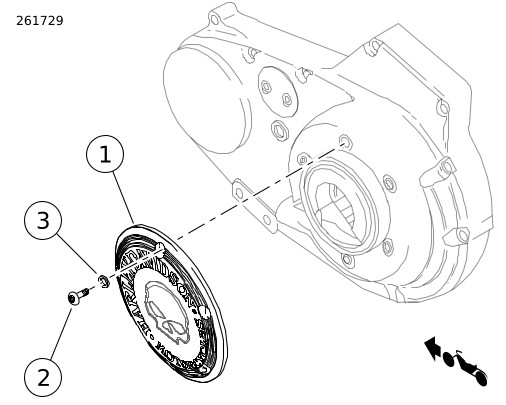

图1。 套件内容： 德比装饰盖部件
表2。 套件内容： 德比装饰盖部件
项目
数量
说明
零件编号
注意
1
1
Derby罩壳
不单独出售
2
6
螺丝（套件25701061）
9461
螺丝（套件25700517、25700744）
10200436
螺丝（套件 25701021、25701020）
10200815
3
6
垫圈
9600
垫圈（套件25700517、25700744、25701021）
10300103
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。
概述
车型
关于车型配件信息，请参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
确保您使用的是最新版的说明书，可从下列网站获取： www.harley-davidson.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
拆卸
注意
对于不带前置控制件的车型，有可能需要拆下左侧脚蹬支架，以便拆卸和安装德比装饰盖（离合器检查盖）。
1. 若有必要，拆下左侧脚蹬支架。 参见维修手册。
2. 拆下固定螺丝和垫圈的 原厂设备 (OE) 螺丝和垫圈。 丢弃。
3. 拆下 OE 盖。
安装
1. 检查方形密封环，必要时进行更换。 检查方形密封环是否已正确进入主盖的凹槽中。
2. 安装新盖（1）并使用螺丝（2）和垫圈（3）固定。
3. 参见图2。 以星形方式拧紧螺丝。
扭矩: 9.5–12.2 N·m (84–108 in-lbs)
4. 如果在步骤1中已拆下左侧脚蹬支架，参见维修手册安装左侧脚蹬支架。
5. 运行发动机。 检查是否会有润滑油泄漏。
特别护理说明
套件25701061： 裸露铝质车轮保护剂擦拭纸巾（零件编号 93600063）可以应用于 "RideFree" 文本，以获得额外的防腐保护。
所有套件（除25701061）： 此德比装饰盖采用黑色或镀铬面层，具有油漆填充图案。
注意
为防止损害盖表面，切勿使用任何清洁剂、化学溶剂、抛光剂或研磨清洁剂进行清洁。
为保持此表面处于最佳状态，使用MICROFIBER DETAILING CLOTH（微纤维细部抹布） (94663-02)轻轻擦拭，同时使用清水或温和的哈雷戴维森清洁剂，例如：
注意
这些清洁剂在哈雷戴维森经销商处有售。
铜质零件护理与清洁指南
清洁说明
  1. 检查确认零件干燥、无污物或碎屑。
  2. 将少量Harley-Davidson® Chrome Clean & Shine（哈雷戴维森镀铬清洁及亮光剂）涂抹到超细纤维抹布或细部清洁棒上。
  3. 使用超细纤维抹布轻轻按压摩擦铜零件。 对于难以清洁的部位或沟槽，可使用细部清洁棒。
恢复光亮表面
经过一段时间之后，铜零件会自然老化和变暗。 如果喜欢光亮铜外饰，将一些Harley-Davidson Bare Metal Polish（哈雷戴维森裸金属亮光剂）涂抹在超细纤维抹布上，轻轻摩擦铜零件，直至达到理想的光亮度。
减缓自然老化过程
为了减缓铜零件自然老化过程，将少量Harley-Davidson Glaze Poly Sealant（哈雷戴维森聚合体密封剂）涂抹到超细纤维抹布或细部清洁棒上，轻轻摩擦零件，直至密封剂渗入零件。
预防措施
  • 使用不建议的清洁、抛光和保护产品将导致铜零件失去老化外饰。
  • 长时间接触某些物品（手、手套、靴子、灰尘等）以及暴露于某些环境下也会改变所有表面外饰，不属于缺陷。
  • 避免使用磨砂和烈性化学品与磨砂清洁垫清洁零件。
  • 避免含氨产品和漂白剂。
  • 长时间暴露于水中会改变铜外饰。 零件接触水之后应及时擦干。
  • 摩擦过度可使零件表面外观颜色变浅。
图2。 离合器检查盖拧紧顺序
铜质零件护理与清洁指南
清洁说明
  1. 检查确认零件干燥、无污物或碎屑。
  2. 将少量Harley-Davidson® Chrome Clean & Shine（哈雷戴维森镀铬清洁及亮光剂）涂抹到超细纤维抹布或细部清洁棒上。
  3. 使用超细纤维抹布轻轻按压摩擦铜零件。 对于难以清洁的部位或沟槽，可使用细部清洁棒。
恢复光亮表面
经过一段时间之后，铜零件会自然老化和变暗。 如果喜欢光亮铜外饰，将一些Harley-Davidson Bare Metal Polish（哈雷戴维森裸金属亮光剂）涂抹在超细纤维抹布上，轻轻摩擦铜零件，直至达到理想的光亮度。
减缓自然老化过程
为了减缓铜零件自然老化过程，将少量Harley-Davidson Glaze Poly Sealant（哈雷戴维森聚合体密封剂）涂抹到超细纤维抹布或细部清洁棒上，轻轻摩擦零件，直至密封剂渗入零件。
预防措施
  • 使用不建议的清洁、抛光和保护产品将导致铜零件失去老化外饰。
  • 长时间接触某些物品（手、手套、靴子、灰尘等）以及暴露于某些环境下也会改变所有表面外饰，不属于缺陷。
  • 避免使用磨砂和烈性化学品与磨砂清洁垫清洁零件。
  • 避免含氨产品和漂白剂。
  • 长时间暴露于水中会改变铜外饰。 零件接触水之后应及时擦干。
  • 摩擦过度可使零件表面外观颜色变浅。
