VÕIDUSÕIDUMOOTORRATTA KATTE KOMPLEKT
J036542019-08-21
Tabel 1. Üldine teave
Komplektid | Soovitatud tööriistad | Oskustase(1) | Aeg |
|---|---|---|---|
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061 | Kaitseprillid, momentvõti |  | 1 tund |
(1) Tuleb pingutada ette nähtud pingutusmomendiga või kasutada muid mõõduka momendiga tööriistu või töövõtteid
KOMPLEKTI SISU

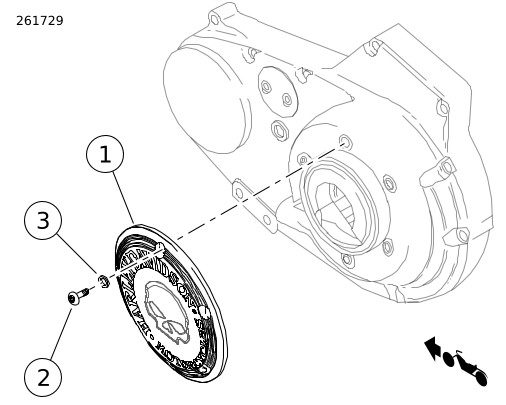

Joonis 1. Komplekti sisu. Sidurikoja katte komponendid
Tabel 2. Komplekti sisu. Sidurikoja katte komponendid
 | Üksus | Kogus | Kirjeldus | Toote nr | Märkused |
|---|---|---|---|---|---|
 | 1 | 1 | Võidusõidumootorratta kate | Ei müüda eraldi | |
| 2 | 6 | Kruvid (komplekt 25701061) | 9461 | |
| Kruvid (komplektid 25700517, 25700744) | 10200436 | |||
| Kruvid (komplektid 25701021, 25701020) | 10200815 | |||
| 3 | 6 | Seib | 9600 | |
| Seib (komplektid 25700517, 25700744, 25701021) | 10300103 |
MÄRKUS.
Veenduge enne paigaldamist või sõidukilt osade eemaldamist, et komplekt on terviklik ja kõik osad on olemas.
ÜLDOSA
Mudelid
Mudeli sobivuse infot vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
Veenduge, et kasutate juhiste lehe uusimat versiooni, mille leiate aadressilt: www.harley-davidson.com/isheets
Võtke ühendust Harley-Davidsoni klienditeeninduskeskusega +1-800-258-2464 (ainult USA) või +1-414-343-4056.
Paigaldusnõuded
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
EEMALDAMINE
MÄRKUS.
Mudelitel, millel pole eesmisi juhtelemente, võib olla vajalik eemaldada vasakpoolne jalaaluse tugiklamber, et eemaldada ja paigaldada võidusõidumootorratta kate (siduri kontrollkate).
| 1. | Vajadusel eemaldage vasak jalaraud. Vaadake hooldusjuhendit. | |
| 2. | Eemaldage sidurikoja kinnitamiseks kasutatavad Originaalvarustus (OE) kruvid ja seibid. Visake ära. | |
| 3. | Eemaldage OE kate. |
PAIGALDAMINE
| 1. | Kontrollige nelinurkse rõnga tihendit ja vajaduse korral asendage. Veenduge, et nelinurkne rõngas oleks korralikult peakatte süvendi vastas. | |
| 2. | Paigaldage uus kate (1) ja kinnitage see kruvide (2) ja seibidega (3). | |
| 3. | Vt Joonis 2. Pingutage kruvisid tähe mustriliselt. Moment: 9,5–12,2 N·m (84–108 in-lbs) | |
| 4. | Kui sammus 1 eemaldati vasakpoolne jalaaluse tugiklamber, vaadake hooldusjuhendit ja paigaldage jalaaluse tugiklamber. | |
| 5. | Käitage mootorit. Kontrollige määrdeaine lekkeid. |
ERIHOOLDUSE JUHENDID
Komplekt 25701061: Katmata alumiiniumvelgede kaitsevahendi lappe (tootekood 93600063) saab kasutada „RideFree” tekstil, et seda korrosiooni eest kaitsta.
Kõik komplektid (v.a 25701061): See sidurikoja kate on must, kroomitud või värviliste iludetailidega.
MÄRKUS.
Kattepinna kahjustamise vältimiseks ärge kasutage puhastusvahendeid, keemilisi lahusteid, poleerimisvahendeid ega abrasiivseid puhastusvahendeid.
Selle pinna parimas seisukorras hoidmiseks pühkige kergelt MICROFIBER DETAILING CLOTH (mikrokiudriie) (94663-02), kasutades puhast vett või kerget Harley-Davidson®-i puhastusvahendit, nagu
MÄRKUS.
Need puhastusvahendid on saadaval Harley-Davidson®-i edasimüüjalt.
MESSINGIST OSADE HOOLDAMISE JA PUHASTAMISE JUHISED
Puhastamise juhised
- Kontrollige, et osa on kuiv ja mustuse- ning prahivaba.
- Pange väike kogus ainet Harley-Davidson® Chrome Clean & Shine mikrokiudriidele või viimistlustikule.
- Kasutades kerget survet, hõõruge messingist osi mikrokiudriidega. Raskesti ligipääsetavate kohtade või soonte jaoks kasutage viimistlustikku.
Särava viimistluse saamine
Messingiosad vananevad ja tumenevad aja jooksul loomulikult. Kui eelistatud on särav messingist viimistlus, pange veidi ainet Harley-Davidson® Bare Metal Polish mikrokiudriidele ja hõõruge õrnalt messingosi, kuni need saavutavad soovitud säravuse.
Loomuliku vananemisprotsessi aeglustamine
Vaskosade loomuliku vananemisprotsessi aeglustamiseks pange väike kogus ainet Harley-Davidson® Glaze Poly Sealant mikrokiudriidele või viimistlustikule ning hõõruge õrnalt osi, kuni hermeetik on sisse imbunud.
Ettevaatusabinõud
- Mittesoovitavate puhastus-, poleerimis- ja kaitsevahendite kasutamine toob kaasa messingosadelt vanutatud viimistluse kadumise.
- Pikaajaline kokkupuude teatavate asjadega (käed, kindad, saapad, tolm jne) ja elementidega muudab samuti kõiki pinnaviimistlusi ning seda EI peeta defektiks.
- Vältige osade puhastamist abrasiivsete ja agressiivsete kemikaalide ning abrasiivsete puhastuspatjadega.
- Vältige ammoniaagiga tooteid ja pleegitusainet.
- Pikaajaline kokkupuude veega muudab messingist viimistlust. Pühkige osad pärast veega kokkupuudet üle.
- Liigne hõõrdumine võib muuta osa pinna välimuse heledamaks.
Joonis 2. Siduri kontrollkatte pöördemomentide järjestus
