DERBY COVER KIT (ダービーカバーキット)
J036542019-08-21
表1。 一般的な情報
キット
推奨ツール
スキルレベル(1)
時間
25125-04A、25127-04A、25130-04A、25333-10、25341-10、25343-04A、25383-04A、25384-04A、25440-04A、25700063、25700131、25700255、25700257、25700506、25700541、25700517、25700744、25701021、25701061
セーフティグラス、トルクレンチ
1 時
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容

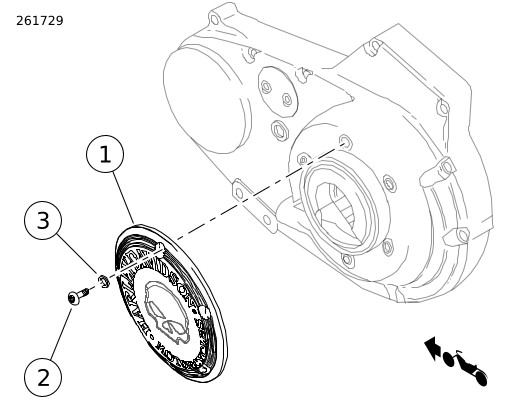

図1。 キット内容: ダービーカバーコンポーネント
表2。 キット内容: ダービーカバーコンポーネント
アイテム
数量
説明
部品番号
注記:
1
1
ダービーカバー
別売りなし
2
6
スクリュー (キット 25701061)
9461
スクリュー (キット 25700517、25700744)
10200436
スクリュー (キット 25701021、25701020)
10200815
3
6
ワッシャー
9600
ワッシャー（キット 25700517、25700744、25701021)
10300103
注記
車両からアイテムを取り付けたり取り外したりする前に、全ての内容物がキット内にあることを確認します。
概略
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
下記のページで入手できる最新版のインストラクションシートを必ず使用してください。 www.harley-davidson.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
取り外し
注記
フォワードコントロールがないモデルの場合、ダービーカバー(クラッチインスペクションカバー)の取り外しおよび取り付け時に左フットペグブラケットを取り外さなければならない場合があります。
1. 必要に応じて、左フットペグブラケットを取り外します。 サービスマニュアルを参照してください。
2. ダービーカバーを固定する 標準装備 (OE) スクリューとワッシャーを取り外す。 廃棄する。
3. OE カバーを取り外します。
取り付け
1. クワッドリングガスケットを点検し、必要な場合は交換します。 クワッドリングがプライマリーカバーの溝に正しくはまっていることを確認します。
2. 新品のカバー(1)を取り付け、スクリュー(2)とワッシャー(3)で固定します。
3. 「図2」を参照してください。 スクリューを星形の対角順に締め付けます。
トルク: 9.5–12.2 N·m (84–108 in-lbs)
4. ステップ1で左フットペグブラケットを取り外した場合、サービスマニュアルを参照し、左フットペグブラケットを取り付けます。
5. エンジンを作動させる。 潤滑油の漏れがないか点検する。
特別なお手入れ方法
キット 25701061: BARE ALUMINUM WHEEL PROTECTANT (無垢アルミホイール保護剤)ワイプ　品番93600063は「RideFree」の文字部分に使用でき、腐食に対する保護力を高めます。
25701061以外の全てのキット： このダービーカバーはブラック、クローム加工で塗装加工されています。
注記
カバー表面を守るために、洗剤、化学溶剤、光沢剤、研磨剤は使用しないでください。
表面を最高の状態に保つには、MICROFIBER DETAILING CLOTH (マイクロファイバーディテールクロス) (94663-02)にきれいな水または次のような低刺激性のハーレーダビッドソンクリーナーをつけて軽く拭きます:
注記
これらのクリーナーはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
真鍮パーツのお手入れに関するガイドライン
お手入れに関する手順
  1. パーツが乾いていて、ゴミや埃が付着していないことを確認します。
  2. 少量のHarley-Davidson® Chrome Clean & Shineをマイクロファイバー製クロスまたはディテールスワッブに取ります。
  3. マイクロファイバー製クロスを真鍮パーツに軽く押さえつけながらこすります。 届きづらい場所や溝部分には、ディテールスワッブを使用してください。
光沢仕上げ
真鍮パーツは、時間が経つと自然に経年劣化し、くすみます。 真鍮パーツの光沢を出したい場合、適量のHarley-Davidson Bare Metal Polish (ベアメタルポリッシュ)をマイクロファイバー製クロスに取り、光沢が出るまで、真鍮パーツを軽くこすります。
経年劣化を抑える
真鍮パーツの経年劣化を抑えるには、少量のHarley-Davidson Glaze Poly Sealantをマイクロファイバー製クロスまたはディテールスワッブに取り、シーラントが浸透するまで、真鍮パーツを軽くこすります。
注意事項
  • 推奨されていない洗浄、艶出しおよび保護製品を使用すると、真鍮パーツのエイジドフィニッシュがなくなります。
  • 手、手袋、ブーツ、埃などと長時間接触したり、長時間外気に触れたりすることで、表面の仕上げが変化しますが、これは欠陥とはみなされません。
  • 研磨剤や腐食性薬品および研磨パッドは、パーツのお手入れに使用しないでください。
  • アンモニア処理された製品や漂白剤を使用しないでください。
  • 長時間水気に触れると、真鍮の仕上げが変化します。 水気に触れる前に、パーツをしっかり拭いてください。
  • こすりすぎると、パーツの外観が明るくなることがあります。
図2。 クラッチインスペクションカバーの締め付け順序
真鍮パーツのお手入れに関するガイドライン
お手入れに関する手順
  1. パーツが乾いていて、ゴミや埃が付着していないことを確認します。
  2. 少量のHarley-Davidson® Chrome Clean & Shineをマイクロファイバー製クロスまたはディテールスワッブに取ります。
  3. マイクロファイバー製クロスを真鍮パーツに軽く押さえつけながらこすります。 届きづらい場所や溝部分には、ディテールスワッブを使用してください。
光沢仕上げ
真鍮パーツは、時間が経つと自然に経年劣化し、くすみます。 真鍮パーツの光沢を出したい場合、適量のHarley-Davidson Bare Metal Polish (ベアメタルポリッシュ)をマイクロファイバー製クロスに取り、光沢が出るまで、真鍮パーツを軽くこすります。
経年劣化を抑える
真鍮パーツの経年劣化を抑えるには、少量のHarley-Davidson Glaze Poly Sealantをマイクロファイバー製クロスまたはディテールスワッブに取り、シーラントが浸透するまで、真鍮パーツを軽くこすります。
注意事項
  • 推奨されていない洗浄、艶出しおよび保護製品を使用すると、真鍮パーツのエイジドフィニッシュがなくなります。
  • 手、手袋、ブーツ、埃などと長時間接触したり、長時間外気に触れたりすることで、表面の仕上げが変化しますが、これは欠陥とはみなされません。
  • 研磨剤や腐食性薬品および研磨パッドは、パーツのお手入れに使用しないでください。
  • アンモニア処理された製品や漂白剤を使用しないでください。
  • 長時間水気に触れると、真鍮の仕上げが変化します。 水気に触れる前に、パーツをしっかり拭いてください。
  • こすりすぎると、パーツの外観が明るくなることがあります。
