SAJŪGA VĀKA KOMPLEKTS
J036542019-08-21
Tabula 1. Vispārīga informācija
Komplekti | Ieteicamie instrumenti | Prasmju līmenis(1) | Laiks |
|---|---|---|---|
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061 | Aizsargbrilles, dinamometriskā atslēga |  | 1 stunda |
(1) Griezes momenta spriegošana vai citas nepieciešamās vidēji sarežģītas tehnikas un rīki
KOMPLEKTA SATURS

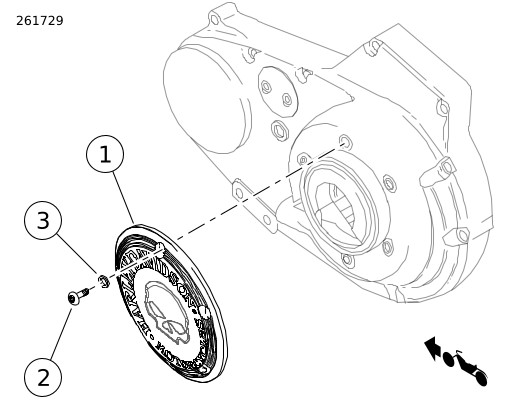

Attēls 1 Komplekta saturs: Derby vāka sastāvdaļas
Tabula 2. Komplekta saturs: Derby vāka sastāvdaļas
 | Elements | QTY | APRAKSTS | Partijas Nr. | Piezīmes |
|---|---|---|---|---|---|
 | 1 | 1 | Sajūga pārsegs | Netiek pārdots atsevišķi | |
| 2 | 6 | Skrūves (komplekts 25701061) | 9461 | |
| Skrūves (komplekti 25700517, 25700744) | 10200436 | |||
| Skrūves (komplekti 25701021, 25701020) | 10200815 | |||
| 3 | 6 | Paplāksne | 9600 | |
| Starplika (komplekti 25700517, 25700744, 25701021) | 10300103 |
PIEZĪME
Pirms detaļu uzstādīšanas vai noņemšanas no transportlīdzekļa pārbaudiet, vai komplektā ir visas sastāvdaļas.
VISPĀRĪGI
Modeļi
Papildinformāciju par aprīkojuma saderību ar modeļiem, lūdzu, skatiet P&A mazumtirdzniecības katalogā vai vietnē www.harley-davidson.com (tikai angļu valodā), sadaļā Parts and Accessories (Daļas un piederumi).
Pārliecinieties, vai izmantojat visjaunāko instrukciju lapas versiju, kura ir pieejama šeit: www.Harley-Davidson.com/isheets
Sazinieties ar Harley-Davidson klientu atbalsta centru (tikai ASV) 1-800-258-2464 vai 1-414-343-4056.
Uzstādīšanas prasības
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
NOŅEMŠANA
PIEZĪME
Modeļiem bez priekšējās vadības var būt nepieciešams noņemt kreiso kāju atbalsta kronšteinu, lai noņemtu un uzstādītu sajūga pārsegu (sajūga pārbaudes vāciņš).
| 1. | Ja nepieciešams, noņemiet kreisā kāju balsta kronšteinu. Skatiet apkopes rokasgrāmatu. | |
| 2. | Noņemiet Oriģinālais aprīkojums (OE) skrūves un starplikas, kas nostiprina Derby vāku. Noņemiet. | |
| 3. | Noņemiet OE vāku. |
UZSTĀDĪŠANA
| 1. | Pārbaudiet blīvgredzena paplāksni un nomainiet to, ja nepieciešams. Blīvgredzenam pilnībā jāiegulst galvenā pārsega rievā. | |
| 2. | Uzstādiet jauno pārsegu (1) un nostipriniet to ar skrūvēm (2) un paplāksnēm (3). | |
| 3. | Skatīt: Attēls 2. Pievelciet skrūves, ievērojot zvaigznes principa skrūvju pievilkšanas secību. Griezes moments: 9,5–12,2 N·m (84–108 in-lbs) | |
| 4. | Ja 1. darbībā kreisās puses kājas paliktņa kronšteins tika noņemts, skatiet apkopes rokasgrāmatu un uzstādiet kreisās puses kājas paliktņa kronšteinu. | |
| 5. | Iedarbiniet dzinēju. Pārbaudiet, vai nav eļļas noplūdes. |
ĪPAŠAS APKOPES INSTRUKCIJAS
Komplekts 25701061: "Bare Aluminum wheel Protectant" salvetes, daļas Nr. 93600063, var izmantot "RideFree" tekstam, lai panāktu papildu aizsardzību pret koroziju.
Visi komplekti (izņemot 25701061): Šis Derby vāks ir melns vai hromēts ar krāsu akcentiem.
PIEZĪME
Lai nepieļautu vāciņa virsmas bojājumus, nedrīkst izmantot nekādus mazgāšanas līdzekļus, ķīmiskus šķīdinātājus, pulēšanas līdzekļus vai abrazīvus tīrīšanas līdzekļus.
Lai saglabātu šo virsmu labākajā stāvoklī, viegli noslaukiet ar MICROFIBER DETAILING CLOTH (MIKROŠĶIEDRAS SMALKĀS TĪRĪŠANAS DRĀNA) (94663-02), izmantojot tīru ūdeni vai maigu Harley-Davidson tīrīšanas līdzekli, piemēram:
PIEZĪME
Šie tīrītāji ir pieejami pie Harley-Davidson izplatītāja.
MISIŅA DETAĻU KOPŠANAS UN TĪRĪŠANAS VADLĪNIJAS
Tīrīšanas instrukcijas
- Pārbaudiet, vai detaļa ir sausa, attīrīta no netīrumiem un gružiem.
- Uzlieciet nelielu daudzumu Harley-Davidson® Chrome Clean & Shine uz mikrošķiedras lupatiņas vai tīrīšanas kociņa tampona.
- Viegli piespiežot, tīriet misiņa detaļas ar mikrošķiedras lupatiņu. Grūti sasniedzamu vietu vai rievu tīrīšanai izmantojiet tīrīšanas kociņu.
Spoža rezultāta iegūšana
Laika gaitā misiņa elementi dabiski noveco un kļūst tumšāki. Ja dodat priekšroku spožai misiņa apdarei, uzlieciet nedaudz Harley-Davidson Bare Metal Polish uz mikrošķiedras lupatiņas un viegli ierīvējiet misiņa detaļās, līdz tiek sasniegts vēlamais spožums.
Dabiskās novecošanas procesa palēnināšana
Lai palēninātu misiņa detaļu novecošanas procesu, uzlieciet nelielu daudzumu Harley-Davidson Glaze Poly Sealant uz mikrošķiedras lupatiņas vai tīrīšanas kociņa un viegli ierīvējiet detaļās, līdz hermētiķis ir iesūcies.
Piesardzības pasākumi
- Nerekomendējamu tīrīšanas, pulēšanas un aizsardzības produktu izmantošanas rezultātā tiks zaudēta misiņa detaļu vecinājuma apdare.
- Ilgstoša saskare ar noteiktiem priekšmetiem (rokām, cimdiem, zābakiem, putekļiem u. c.) un elementu iedarbība arī izmainīs visu virsmu vizuālo izskatu, un tas NAV uzskatāms par defektu.
- Izvairieties no detaļu tīrīšanas ar abrazīvām un agresīvām ķimikālijām un abrazīviem tīrīšanas materiāliem.
- Izvairieties no amonjaku saturošiem produktiem un balinātājiem.
- Ilgstošas ūdens iedarbības rezultātā misiņa apdares izskats mainīsies. Pēc saskares ar ūdeni misiņa detaļas jānoslauka.
- Pārmērīga detaļas beršana var padarīt to vizuāli gaišāku.
Attēls 2 Sajūga pārbaudes vāka pievilkšanas secība
MISIŅA DETAĻU KOPŠANAS UN TĪRĪŠANAS VADLĪNIJAS
Tīrīšanas instrukcijas
- Pārbaudiet, vai detaļa ir sausa, attīrīta no netīrumiem un gružiem.
- Uzlieciet nelielu daudzumu Harley-Davidson® Chrome Clean & Shine uz mikrošķiedras lupatiņas vai tīrīšanas kociņa tampona.
- Viegli piespiežot, tīriet misiņa detaļas ar mikrošķiedras lupatiņu. Grūti sasniedzamu vietu vai rievu tīrīšanai izmantojiet tīrīšanas kociņu.
Spoža rezultāta iegūšana
Laika gaitā misiņa elementi dabiski noveco un kļūst tumšāki. Ja dodat priekšroku spožai misiņa apdarei, uzlieciet nedaudz Harley-Davidson Bare Metal Polish uz mikrošķiedras lupatiņas un viegli ierīvējiet misiņa detaļās, līdz tiek sasniegts vēlamais spožums.
Dabiskās novecošanas procesa palēnināšana
Lai palēninātu misiņa detaļu novecošanas procesu, uzlieciet nelielu daudzumu Harley-Davidson Glaze Poly Sealant uz mikrošķiedras lupatiņas vai tīrīšanas kociņa un viegli ierīvējiet detaļās, līdz hermētiķis ir iesūcies.
Piesardzības pasākumi
- Nerekomendējamu tīrīšanas, pulēšanas un aizsardzības produktu izmantošanas rezultātā tiks zaudēta misiņa detaļu vecinājuma apdare.
- Ilgstoša saskare ar noteiktiem priekšmetiem (rokām, cimdiem, zābakiem, putekļiem u. c.) un elementu iedarbība arī izmainīs visu virsmu vizuālo izskatu, un tas NAV uzskatāms par defektu.
- Izvairieties no detaļu tīrīšanas ar abrazīvām un agresīvām ķimikālijām un abrazīviem tīrīšanas materiāliem.
- Izvairieties no amonjaku saturošiem produktiem un balinātājiem.
- Ilgstošas ūdens iedarbības rezultātā misiņa apdares izskats mainīsies. Pēc saskares ar ūdeni misiņa detaļas jānoslauka.
- Pārmērīga detaļas beršana var padarīt to vizuāli gaišāku.
