SANKABOS DANGTELIO RINKINYS
J036542019-08-21
Lent 1. Bendroji informacija
Rinkiniai
Rekomenduojami įrankiai
Įgūdžių lygis(1)
Laikas
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061
Apsauginiai akiniai, dinamometrinis raktas
1 valanda
(1) Reikia mokėti priveržti iki atitinkamo priveržimo momento, naudotis tam tikrais vidutinio sudėtingumo įrankiais bei metodais
RINKINIO TURINYS

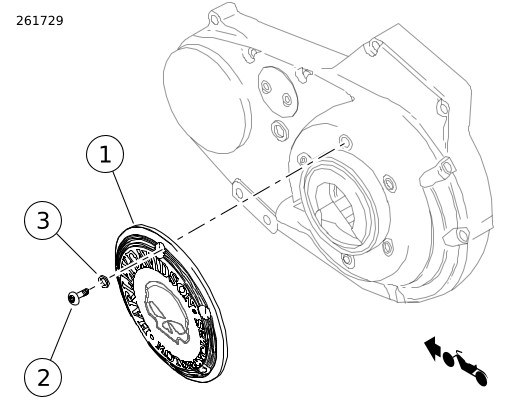

Pav 1. Rinkinio turinys Sankabos dangtelio komponentai
Lent 2. Rinkinio turinys Sankabos dangtelio komponentai
Elementas
Kiekis
Aprašas
Dalies Nr.
Pastabos
1
1
Sankabos dangtelis
Atskirai neparduodama
2
6
Sraigtai (komplektas Nr. 25701061)
9461
Sraigtai (komplektai Nr. 25700517, 25700744)
10200436
Sraigtai (komplektai Nr. 25701021, 25701020)
10200815
3
6
Poveržlė
9600
Poveržlė (komplektai Nr. 25700517, 25700744, 25701021)
10300103
PASTABA
Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite ar komplekte yra visos nurodytos dalys.
BENDROJI INFORMACIJA
Modeliai
Konkretaus modelio atitikties informaciją žr. „P&A Retail“ kataloge arba internetinės svetainės www.harley-davidson.com skiltyje „Parts and Accessories“ (dalys ir priedai) (tik anglų kalba).
Įsitikinkite, kad naudojate naujausią instrukcijų lapo versiją, skelbiamą šiuo adresu: www.harley-davidson.com/isheets
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
ĮSPĖJIMAS
Vairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
IŠĖMIMAS
PASTABA
Modeliuose be priekinių valdiklių gali tekti pašalinti kairiojo pakojo laikiklį, kad būtų galima nuimti ir įtaisyti sankabos dangtelį (sankabos tikrinimo dangtelis).
1. Jei reikia, nuimkite paminos rėmelį. Žr. techninės priežiūros vadovą.
2. Išimkite Originali įranga (OE) sraigtus ir poveržles, kuriais pritvirtintas sankabos dangtelis. Išmetimas.
3. Nuimkite OE dangtelį.
MONTAVIMAS
1. Patikrinkite keturbriaunio žiedo tarpiklį ir prireikus pakeiskite. Įsitikinkite, kad keturbriaunis žiedas yra tinkamai įstatytas į pagrindinio dangčio griovelį.
2. Įtaisykite naują dangtelį (1) ir pritvirtinkite varžtais (2) bei poveržlėmis (3).
3. Žr. Pav 2. Priveržkite varžtus kryžmiškai.
Sūkio momentas: 9,5–12,2 N·m (84–108 in-lbs)
4. Jei 1 veiksmu buvo pašalintas kairiojo pakojo laikiklis, žr. techninės priežiūros vadovą ir įtaisykite kairiojo pakojo laikiklį.
5. Užveskite variklį ir leiskite jam veikti. Patikrinkite, ar nėra tepalo nuotėkių.
SPECIALIOS PRIEŽIŪROS INSTRUKCIJOS
Komplektas Nr. 25701061: Siekiant užtikrinti apsaugą nuo korozijos, ant užrašo „RideFree“ galima naudoti nedengto aliuminio apsaugos priemonės šluostes (dalies Nr. 93600063).
Visi komplektai (išskyrus Nr. 25701061): Sankabos dangtelis gali būti juodas arba chromuotas, su dažytais akcentais.
PASTABA
Norėdami išvengti dangtelio paviršiaus pažeidimų nenaudokite jokių ploviklių, cheminių tirpiklių, poliruoklių ar šlifuojančių valymo medžiagų.
Norėdami išlaikyti geriausią šio paviršiaus būklę švelniai nušluostykite su MICROFIBER DETAILING CLOTH (mikropluošto valymo šluostė) (94663-02) naudodami švarų vandenį arba švelnų „Harley-Davidson“ valiklį, pavyzdžiui:
PASTABA
Šių valiklių galima įsigyti iš „Harley-Davidson“ atstovo.
VARINIŲ DALIŲ PRIEŽIŪROS IR VALYMO REKOMENDACIJOS
Valymo instrukcijos
  1. Patikrinkite, ar dalis yra sausa ir nėra nešvarumų.
  2. Nedidelį kiekį „Harley-Davidson® Chrome Clean & Shine“ (chromuotų detalių valiklis) uždėkite ant mikropluošto audinio arba blizginimo vatos.
  3. Švelniai spausdami patrinkite varines dalis mikropluošto audiniu. Sunkiai pasiekiamoms vietoms ar grioveliams naudokite blizginimo vatą.
Apdailos ryškumo išlaikymas
Varinės dalys laikui bėgant natūraliai sensta ir tamsėja. Jei pageidautina ryški varinė apdaila, uždėkite šiek tiek „Harley-Davidson Bare Metal Polish“ (pliko metalo poliruoklis) ant mikropluošto audinio ir švelniai patrinkite varines dalis, kol pasieks norimą ryškumą.
Natūralaus senėjimo proceso lėtėjimas
Norėdami sulėtinti varinių dalių senėjimo procesą, uždėkite šiek tiek „Harley-Davidson Glaze Poly Sealant“ (polimerinis sandariklis) ant mikropluošto audinio arba blizginimo vatos ir švelniai patrinkite dalis, kol sandariklis įsigers.
Atsargumo priemonės
  • Naudojant nerekomenduojamus valymo, poliravimo ir apsaugos gaminius, nuo varinių dalių bus pašalinta senoji apdaila.
  • Ilgalaikis kontaktas su tam tikrais elementais (rankos, pirštinės, batai, dulkės ir kt.) ir jų poveikis taip pat pakeis visos apdailos paviršių, bet tai NELAIKOMA defektu.
  • Stenkitės nevalyti dalių su šlifuojančiomis ir agresyviomis cheminėmis medžiagomis bei šlifavimo kempinėlėmis.
  • Venkite amoniako gaminių ir baliklio.
  • Ilgalaikis vandens poveikis pakeis varinę apdailą. Nuvalykite dalis po kontakto su vandeniu.
  • Perteklinis trynimas gali pašviesinti dalies paviršių.
Pav 2. Sankabos patikros dangtelio priveržimo seka
VARINIŲ DALIŲ PRIEŽIŪROS IR VALYMO REKOMENDACIJOS
Valymo instrukcijos
  1. Patikrinkite, ar dalis yra sausa ir nėra nešvarumų.
  2. Nedidelį kiekį „Harley-Davidson® Chrome Clean & Shine“ (chromuotų detalių valiklis) uždėkite ant mikropluošto audinio arba blizginimo vatos.
  3. Švelniai spausdami patrinkite varines dalis mikropluošto audiniu. Sunkiai pasiekiamoms vietoms ar grioveliams naudokite blizginimo vatą.
Apdailos ryškumo išlaikymas
Varinės dalys laikui bėgant natūraliai sensta ir tamsėja. Jei pageidautina ryški varinė apdaila, uždėkite šiek tiek „Harley-Davidson Bare Metal Polish“ (pliko metalo poliruoklis) ant mikropluošto audinio ir švelniai patrinkite varines dalis, kol pasieks norimą ryškumą.
Natūralaus senėjimo proceso lėtėjimas
Norėdami sulėtinti varinių dalių senėjimo procesą, uždėkite šiek tiek „Harley-Davidson Glaze Poly Sealant“ (polimerinis sandariklis) ant mikropluošto audinio arba blizginimo vatos ir švelniai patrinkite dalis, kol sandariklis įsigers.
Atsargumo priemonės
  • Naudojant nerekomenduojamus valymo, poliravimo ir apsaugos gaminius, nuo varinių dalių bus pašalinta senoji apdaila.
  • Ilgalaikis kontaktas su tam tikrais elementais (rankos, pirštinės, batai, dulkės ir kt.) ir jų poveikis taip pat pakeis visos apdailos paviršių, bet tai NELAIKOMA defektu.
  • Stenkitės nevalyti dalių su šlifuojančiomis ir agresyviomis cheminėmis medžiagomis bei šlifavimo kempinėlėmis.
  • Venkite amoniako gaminių ir baliklio.
  • Ilgalaikis vandens poveikis pakeis varinę apdailą. Nuvalykite dalis po kontakto su vandeniu.
  • Perteklinis trynimas gali pašviesinti dalies paviršių.
