КОМПЛЕКТ КРЫШКИ ДЕРБИ
J036542019-08-21
Таблица 1. Общие сведения
Комплекты
Предлагаемые инструменты
Уровень квалификации(1)
Время
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061
Защитные очки, динамометрический ключ
1 час
(1) Требуется затяжка до значения крутящего момента или умеренное использование других инструментов и техник
СОСТАВ КОМПЛЕКТА

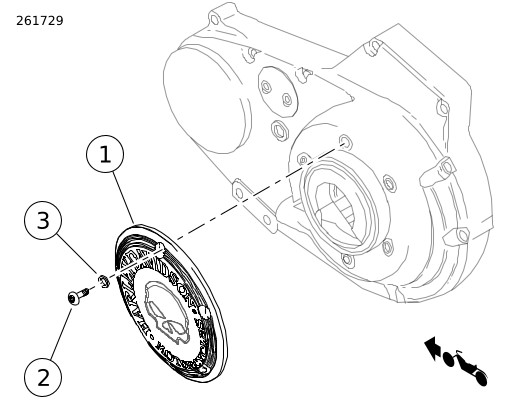

Рисунок 1. Содержимое комплекта Компоненты крышки сцепления
Таблица 2. Содержимое комплекта Компоненты крышки сцепления
Позиция
Кол-во
Описание
№ детали
Примечание
1
1
Крышка Derby
Не продается отдельно
2
6
Винты (Комплект 25701061)
9461
Винты (Комплекты 25700517, 25700744)
10200436
Винты (комплекты 25701021, 25701020)
10200815
3
6
Шайба
9600
Шайба (Комплекты 25700517, 25700744, 25701021)
10300103
ПРИМЕЧАНИЕ
Перед установкой или удалением элементов из транспортного средства убедитесь, что в комплекте присутствуют все компоненты.
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Убедитесь, что вы используете самую последнюю версию инструкционной карты, которая доступна по адресу: www.harley-davidson.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕ
От правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
СНИМИТЕ
ПРИМЕЧАНИЕ
На моделях без передних органов управления может потребоваться снять левый кронштейн подножки для снятия и установки крышки дерби (крышка инспекционного отверстия сцепления).
1. При необходимости снимите кронштейн левой подножки. См. руководство по техническому обслуживанию.
2. Снимите винты Оригинальное оборудование (OE) и шайбы крепления крышки Derby. Утилизируйте.
3. Снимите крышку OE .
УСТАНОВКА
1. Осмотрите прокладку кольца с квадратным сечением и при необходимости замените. Убедитесь, что кольцо с квадратным сечением правильно установлено в паз первичной крышки.
2. Установите новую крышку (1) и закрепите винтами (2) и шайбами ​​(3).
3. Cм. Рисунок 2. Затяните винты перекрестно.
Крутящий момент: 9,5–12,2 N·m (84–108 in-lbs)
4. Если левый кронштейн подножки снят на этапе 1, см. Руководство по техническому обслуживанию и установите кронштейн левой подножки.
5. Дайте двигателю поработать. Проверьте на утечки смазки.
ИНСТРУКЦИИ ПО СПЕЦИАЛЬНОМУ УХОДУ
Комплект 25701061: Bare Aluminum wheel Protectant Wipes (Средство для защиты открытых алюминиевых поверхностей колес — одноразовые салфетки) 93600063 может использоваться для дополнительной защиты текста RideFree от коррозии.
Все комплекты (за исключением 25701061): Крышка Derby черная или хромированная с окрашенными элементами отделки.
ПРИМЕЧАНИЕ
Во избежание повреждения поверхности крышки не используйте моющих средств, химических растворителей, полировочных средств и абразивных чистящих средств.
Чтобы сохранить поверхность в лучшем состоянии, слегка протирайте ее MICROFIBER DETAILING CLOTH (ТКАНЬ С МИКРОВОЛОКНАМИ ДЛЯ ПОЛИРОВКИ (94663-02) с использованием чистой воды или чистящим средством Harley-Davidson, таким как:
ПРИМЕЧАНИЕ
Эти очистители можно приобрести у дилера Harley-Davidson.
ИНСТРУКЦИИ ПО УХОДУ И ЧИСТКЕ ЛАТУННЫХ ЧАСТЕЙ
Инструкции по чистке
  1. Убедитесь, что деталь сухая и не содержит грязи и мусора.
  2. Нанесите небольшое количество средства Harley-Davidson® Chrome Clean & Shine на ткань из микроволокна или тампон.
  3. С легким нажимом протрите латунные детали тканью из микроволокна. Для труднодоступных мест и канавок используйте тампон.
Полировка до блеска
Латунные детали с течением времени подвержены естественному старению и потемнению. Если предпочтительна полировка латунных деталей до блеска, нанесите немного средства Harley-Davidson Bare Metal Polish на ткань из микроволокна и с легким прикосновением потрите ею латунные детали, пока они не достигнут желаемого блеска.
Замедление процесса естественного старения
Чтобы замедлить процесс старения латунных деталей, поместите небольшое количество средства Harley-Davidson Glaze Poly на ткань из микроволокна или тампон и слегка натрите детали, пока средство не впитается.
Меры предосторожности
  • Использование не рекомендованных чистящих, полирующих и защитных средств приведет к удалению покрытия против старения латунных деталей.
  • Длительный контакт с определенными предметами (руки, перчатки, сапоги, пыль и прочие) и воздействие на элементы также изменяет поверхность, что НЕ считается дефектом.
  • Избегайте чистки деталей абразивными и агрессивными химикатами и абразивными чистящими средствами.
  • Избегайте аммиачных средств и отбеливателя.
  • Длительное воздействие воды меняет внешний вид латунных деталей. Протирайте детали после их контакта с водой.
  • Избыточное трение может увеличить блеск поверхности детали.
Рисунок 2. Проверка сцепления Последовательность затяжки крышки
ИНСТРУКЦИИ ПО УХОДУ И ЧИСТКЕ ЛАТУННЫХ ЧАСТЕЙ
Инструкции по чистке
  1. Убедитесь, что деталь сухая и не содержит грязи и мусора.
  2. Нанесите небольшое количество средства Harley-Davidson® Chrome Clean & Shine на ткань из микроволокна или тампон.
  3. С легким нажимом протрите латунные детали тканью из микроволокна. Для труднодоступных мест и канавок используйте тампон.
Полировка до блеска
Латунные детали с течением времени подвержены естественному старению и потемнению. Если предпочтительна полировка латунных деталей до блеска, нанесите немного средства Harley-Davidson Bare Metal Polish на ткань из микроволокна и с легким прикосновением потрите ею латунные детали, пока они не достигнут желаемого блеска.
Замедление процесса естественного старения
Чтобы замедлить процесс старения латунных деталей, поместите небольшое количество средства Harley-Davidson Glaze Poly на ткань из микроволокна или тампон и слегка натрите детали, пока средство не впитается.
Меры предосторожности
  • Использование не рекомендованных чистящих, полирующих и защитных средств приведет к удалению покрытия против старения латунных деталей.
  • Длительный контакт с определенными предметами (руки, перчатки, сапоги, пыль и прочие) и воздействие на элементы также изменяет поверхность, что НЕ считается дефектом.
  • Избегайте чистки деталей абразивными и агрессивными химикатами и абразивными чистящими средствами.
  • Избегайте аммиачных средств и отбеливателя.
  • Длительное воздействие воды меняет внешний вид латунных деталей. Протирайте детали после их контакта с водой.
  • Избыточное трение может увеличить блеск поверхности детали.
