SÚPRAVA KRYTU SPOJKY (KRYT DERBY)
J036542019-08-21
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) | Čas |
|---|---|---|---|
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061 | Ochranné okuliare, Momentový kľúč |  | 1 hodina |
(1) Je potrebné utiahnutie na konkrétnu hodnotu uťahovacieho momentu alebo iné stredne pokročilé nástroje a postupy
OBSAH SÚPRAVY

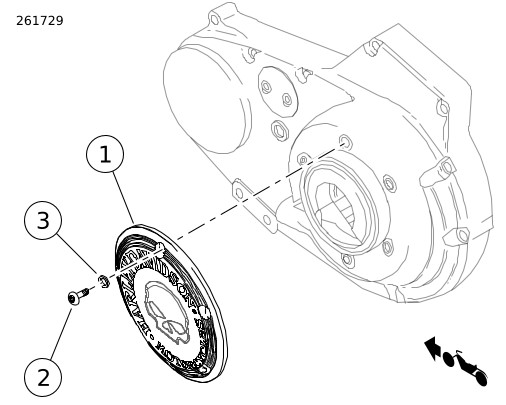

Obrázok 1. Obsah súpravy: Súčasti krytu Derby
Tabuľka 2. Obsah súpravy: Súčasti krytu Derby
 | Položka | Množstvo | Popis | Part No. | Poznámky |
|---|---|---|---|---|---|
 | 1 | 1 | kryt Derby | Nepredáva sa samostatne | |
| 2 | 6 | Skrutky (Súprava 25701061) | 9461 | |
| Skrutky (Súpravy 25700517, 25700744) | 10200436 | |||
| Skrutky (súpravy 25701021, 25701020) | 10200815 | |||
| 3 | 6 | Podložka | 9600 | |
| Podložka (Súpravy 25700517, 25700744, 25701021) | 10300103 |
POZNÁMKA
Pred inštaláciou alebo odstraňovaním položiek z vozidla overte, či sa v súprave nachádzajú všetky položky.
VŠEOBECNÉ INFORMÁCIE
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu náhradných dielov a príslušenstva alebo v časti venovanej náhradným dielom a príslušenstvu na stránke www.harley-davidson.com (iba v angličtine).
Používajte najaktuálnejšiu verziu návodu, ktorá je k dispozícii na adrese: www.harley-davidson.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
DEMONTÁŽ
POZNÁMKA
V prípade modelov s ovládaním posunutým vpred bude zrejme nevyhnutné pred demontážou a montážou krytu Derby (kontrolný kryt spojky) odmontovať držiak ľavej stúpačky.
| 1. | Podľa potreby demontujte ľavú konzolu stúpačky. Pozrite si servisnú príručku. | |
| 2. | Odstráňte Originálna výbava (OE) skrutky a podložky, ktoré upevňujú kryt Derby. Zahoďte. | |
| 3. | Snímte OE kryt. |
MONTÁŽ
| 1. | Skontrolujte tesnenie Quad Ring (s X profilom) a ak treba, vymeňte ho. Skontrolujte, či je tesnenie Quad Ring úplne nasadené v drážke hlavného krytu. | |
| 2. | Namontujte nový kryt (1) a uchyťte ho skrutkami (2) a podložkami (3). | |
| 3. | Pozrite Obrázok 2. Uťahujte skrutky postupne do hviezdy. Krútiaci moment: 9,5–12,2 N·m (84–108 in-lbs) | |
| 4. | Ak ste v rámci kroku 1 odmontovali držiak ľavej stúpačky, pozrite si servisnú príručku a namontujte držiak späť. | |
| 5. | Naštartujte motor. Skontrolujte prípadný únik mastiva. |
POKYNY NA OSOBITNÚ STAROSTLIVOSŤ
Súprava 25701061: Na text „RideFree“ môžete použiť utierky s ochranou proti korózii hliníkových plôch bez povrchovej úpravy č. dielu 93600063 na zvýšenie ochrany proti korózii.
Všetky súpravy (okrem 25701061): Tento kryt Derby je čierny alebo pochrómovaný, pričom niektoré jeho časti sú lakované.
POZNÁMKA
Ak chcete predísť možnému poškodeniu jeho povrchu, nepoužívajte žiadne čistiace prostriedky, chemické rozpúšťadlá, leštidlá alebo brúsne čistiace prostriedky.
Ak chcete tento povrch udržať v čo najlepšom stave, zľahka ho zotrite utierkou MICROFIBER DETAILING CLOTH (handrička na leštenie z mikrovlákna) (94663-02). Používajte pri tom čistú vodu alebo šetrný čistiaci prostriedok spoločnosti Harley-Davidson, napr.:
POZNÁMKA
Tieto čistiace prostriedky sú k dispozícii u predajcu motocyklov Harley-Davidson.
ZÁSADY ČISTENIA A STAROSTLIVOSTI O MOSADZNÉ DIELY
Návod na čistenie
- Skontrolujte, či je diel suchý, bez nečistôt či úlomkov.
- Naneste malé množstvo prípravku Harley-Davidson® Chrome Clean & Shine na utierku z mikrovlákna alebo na leštiaci tampón.
- Jemným tlakom vyleštite mosadzné diely utierkou z mikrovlákna. Pre ťažko dostupné miesta alebo drážky použite tampón.
Dosiahnutie lesklej povrchovej úpravy
Mosadzné diely prirodzene časom starnú a tmavnú. Ak chcete dosiahnuť lesklú povrchovú úpravu, naneste na utierku z mikrovlákna trochu leštiaceho prípravku Harley-Davidson Bare Metal Polish a zľahka ňou mosadzné diely leštite, až kým nedosiahnete požadovaný lesk.
Spomalenie procesu prirodzeného starnutia
Ak chcete spomaliť proces starnutia mosadzných dielov, naneste na utierku z mikrovlákna alebo na tampón trochu konzervačného prostriedku Harley-Davidson Glaze Poly Sealant a jemne jednotlivé diely leštite, až kým prípravok úplne nerozotriete.
Upozornenie
- Použitie neodporúčaných čistiacich, leštiacich či ochranných prípravkov bude mať za následok porušenie povrchovej úpravy proti starnutiu na mosadzných dieloch.
- Dlhodobý kontakt s určitými predmetmi (ruky, rukavice, vysoké topánky, prach atď.) a pôsobenie prírodných živlov tiež menia stav povrchových úprav, avšak toto NIE JE považované za chybu.
- Nečistite diely agresívnymi a abrazívnymi materiálmi či abrazívnymi čistiacimi tampónmi.
- Nepoužívajte výrobky z čpavku a bielidlá.
- Dlhodobé pôsobenie vody mení povrchovú úpravu mosadzných dielov. Jednotlivé diely po kontakte s vodou poutierajte.
- Nadmerné leštenie môže zosvetliť vzhľad povrchu.
Obrázok 2. Postupné uťahovanie skrutiek kontrolného krytu spojky
