KOMPLET POKROVA KONTROLNEGA OKENCA SKLOPKE
J036542019-08-21
Preglednica 1. Splošne informacije
Kompleti
Priporočeno orodje
Nivo znanja(1)
Čas
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061
Zaščitna očala, navorni ključ
1 ura
(1) Nujno je privijanje do maksimalnega navora ter druga srednje zahtevna orodja in tehnike
VSEBINA KOMPLETA

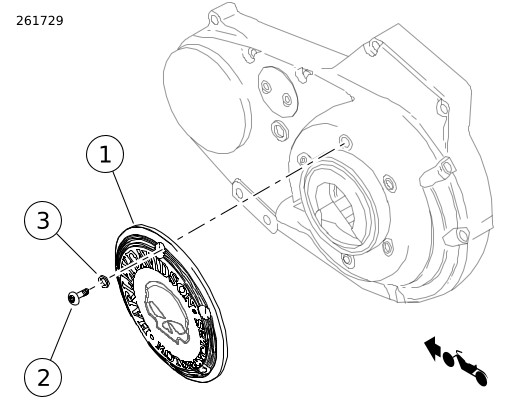

Slika 1. Vsebina kompleta: Komponente polcilindričnega pokrova
Preglednica 2. Vsebina kompleta: Komponente polcilindričnega pokrova
Del
Količina
Opis
Št. dela
Opombe
1
1
Pokrov kontrolnega okenca sklopke
Ni naprodaj ločeno
2
6
Vijaki (komplet 25701061)
9461
Vijaki (kompleta 25700517, 25700744)
10200436
Vijaki (kompleta 25701021, 25701020)
10200815
3
6
Podložka
9600
Podložka (kompleti 25700517, 25700744, 25701021)
10300103
OPOMBA
Pred nameščenjem ali odstranjevanjem delov iz vozila preverite, ali komplet vsebuje vse elemente.
SPLOŠNO
Modeli
Za informacije o prileganju modela si oglejte Katalog P& maloprodajni katalog ali razdelek za dele in dodatke na www.harley-davidson.com (samo v angleščini).
Prepričajte se, da uporabljate najnovejšo različico navodil, ki je na voljo na: www.harley-davidson.com/isheets
Obrnite se na Center za podporo strankam Harley-Davidson na številki 1-800-258-2464 (samo ZDA) ali 1-414-343-4056.
Zahteve za vgradnjo
OPOZORILO
Varnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
ODSTRANJEVANJE
OPOMBA
Na modelih brez sprednjega krmiljenja je morda potrebno odstraniti nosilec leve opore za noge za odstranitev in namestitev pokrova Derby (pokrov kontrolnega okenca sklopke).
1. Po potrebi odstranite nosilec leve podpore za noge. Glejte servisni priročnik.
2. Odstranite Originalna oprema (OE) vijake in podložke, s katerimi je pritrjen polcilindrični pokrov. Zavrzite.
3. Odstranite OE pokrov.
MONTAŽA
1. Preverite tesnilo rjavega X-obročka in po potrebi zamenjajte. Preverite, ali je tesnilo rjavega X-obročka pravilno nameščeno v utoru primarnega pokrova.
2. Namestite novi pokrov (1) in pritrdite z vijaki (2) in podložkami (3).
3. Glejte Slika 2. Vijake pritegujte v obliki zvezde.
Navor: 9,5–12,2 N·m (84–108 in-lbs)
4. Če ste v koraki 1 odstranili nosilec leve opore za noge, glejte servisni priročnik in montirajte nosilec leve opore za noge.
5. Zaženite motor. Preverite uhajanje maziva.
NAVODILA ZA POSEBNO NEGO
Kit 25701061: Na besedilu „RideFree“ lahko uporabite zaščitne krpe za kolesa iz čistega aluminija, št. dela 93600063, za zagotovitev dodatne zaščite pred korozijo.
Vsi kompleti (razen 25701061): Polcilindrični pokrov je črn ali prevlečen s kromov, z akcenti laka.
OPOMBA
Da preprečite poškodbe na površini pokrova, ne uporabljajte nobenih detergentov, kemičnih topil, loščil ali čistilnih sredstev.
Da boste površino ohranili v najboljšem možnem stanju, jo nežno obrišite s MICROFIBER DETAILING CLOTH (KRPO IZ MIKROVLAKEN ZA NATANČNO ČIŠČENJE) (94663-02) s čisto vodo ali blagim čistilom Harley-Davidson, kot je na primer:
OPOMBA
Ta čistila so na voljo so pri trgovcu Harley-Davidson.
SMERNICE ZA NEGO IN ČIŠČENJE DELOV IZ MEDENINE
Navodila za čiščenje
  1. Preverite, ali je del suh in brez umazanije ali delcev.
  2. Nanesite majhno količino Harley-Davidson® Chrome Clean & Shine na krpo iz mikrovlaken ali gobo za poliranje.
  3. Z majhnim pritiskom obrišite dele iz medenine z krpo iz mikrovlaken. Za težko dostopna mesta ali žlebove uporabite gobo za poliranje.
Doseganje svetlega zaključka
Medeninasti deli bodo sčasoma zastarali in potemneli. Če želite doseči svetlo površino, nanesite majhno količino sredstva Harley-Davidson Bare Metal Polish na krpo iz mikrovlaken in rahlo zdrgnite medeninaste dele, dokler ne dosežejo želene svetlosti.
Upočasnitev naravnega postopka staranja
Za upočasnitev procesa staranja medeninastih delov nanesite majhno količino sredstva Harley-Davidson Glaze Poly Sealant na krpo iz mikrovlaken ali gobo za poliranje in rahlo nanesite na dele, dokler se tesnilna masa ne vpije.
Previdnostni ukrepi
  • Uporaba nepriporočenih izdelkov za čiščenje, poliranje in zaščito bo povzročila odstranitev zastarele prevleke iz medeninastih delov.
  • Dolgotrajen stik z določenimi predmeti (rokami, rokavicami, čevlji, prahom itd.) in izpostavljenost elementom bo prav tako spremenila vse površine in se NE šteje za napako.
  • Izogibajte se čiščenju delov z abrazivnimi in agresivnimi kemikalijami ter brusnimi blazinicami.
  • Izogibajte se amonijevim proizvodom in belilu.
  • Dolgotrajna izpostavljenost vodi bo spremenila medeninasto površino. Po stiku z vodo površine obrišite.
  • Prekomerno drgnjenje lahko posvetli površinski izgled dela.
Slika 2. Zaporedje navora kontrolnega okenca sklopke
SMERNICE ZA NEGO IN ČIŠČENJE DELOV IZ MEDENINE
Navodila za čiščenje
  1. Preverite, ali je del suh in brez umazanije ali delcev.
  2. Nanesite majhno količino Harley-Davidson® Chrome Clean & Shine na krpo iz mikrovlaken ali gobo za poliranje.
  3. Z majhnim pritiskom obrišite dele iz medenine z krpo iz mikrovlaken. Za težko dostopna mesta ali žlebove uporabite gobo za poliranje.
Doseganje svetlega zaključka
Medeninasti deli bodo sčasoma zastarali in potemneli. Če želite doseči svetlo površino, nanesite majhno količino sredstva Harley-Davidson Bare Metal Polish na krpo iz mikrovlaken in rahlo zdrgnite medeninaste dele, dokler ne dosežejo želene svetlosti.
Upočasnitev naravnega postopka staranja
Za upočasnitev procesa staranja medeninastih delov nanesite majhno količino sredstva Harley-Davidson Glaze Poly Sealant na krpo iz mikrovlaken ali gobo za poliranje in rahlo nanesite na dele, dokler se tesnilna masa ne vpije.
Previdnostni ukrepi
  • Uporaba nepriporočenih izdelkov za čiščenje, poliranje in zaščito bo povzročila odstranitev zastarele prevleke iz medeninastih delov.
  • Dolgotrajen stik z določenimi predmeti (rokami, rokavicami, čevlji, prahom itd.) in izpostavljenost elementom bo prav tako spremenila vse površine in se NE šteje za napako.
  • Izogibajte se čiščenju delov z abrazivnimi in agresivnimi kemikalijami ter brusnimi blazinicami.
  • Izogibajte se amonijevim proizvodom in belilu.
  • Dolgotrajna izpostavljenost vodi bo spremenila medeninasto površino. Po stiku z vodo površine obrišite.
  • Prekomerno drgnjenje lahko posvetli površinski izgled dela.
