KIT DE CUBIERTA DE INSPECCIÓN DEL EMBRAGUE
J036542019-08-21
Tabla 1. Información general
Kits
Herramientas sugeridas
Nivel de habilidad(1)
Tiempo
25125-04A, 25127-04A, 25130-04A, 25333-10, 25341-10, 25343-04A, 25383-04A, 25384-04A, 25440-04A, 25700063, 25700131, 25700255, 25700257, 25700506, 25700541, 25700517, 25700744, 25701021, 25701061
Gafas de seguridad, llave dinamométrica
1 Hora
(1) Se requieren ajuste a valor de par u otras herramientas moderadoras y técnicas
CONTENIDO DEL KIT

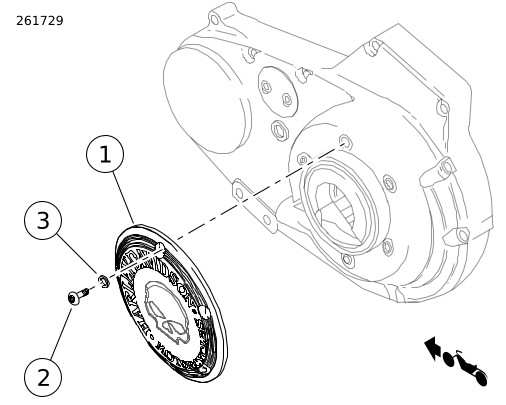

Figura 1. Contenido del kit: Componentes de la cubierta de inspección del embrague
Tabla 2. Contenido del kit: Componentes de la cubierta de inspección del embrague
Artículo
Cantidad
Descripción
N.º de pieza
Notes
1
1
Cubierta de inspección del embrague
No se vende por separado
2
6
Tornillos (Kit 25701061)
9461
Tornillos (Kits 25700517, 25700744)
10200436
Tornillos (Kits 25701021, 25701020)
10200815
3
6
Arandela
9600
Arandela (Kits 25700517, 25700744, 25701021)
10300103
NOTA
Verifique que todo el contenido esté presente en el kit antes de instalar o extraer los artículos del vehículo.
GENERAL
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Verifica que estés utilizando la versión más actualizada de la hoja de instrucciones, disponible en: www.harley-davidson.com/isheets
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
EXTRACCIÓN
NOTA
En los modelos sin controles delanteros, puede ser necesario quitar la pieza de soporte del taco apoyapiés izquierdo para la extracción e instalación de la cubierta de inspección del embrague.
1. Si es necesario, quitar la pieza de soporte del taco apoyapiés izquierdo. Consulta el manual de servicio.
2. Quitar Equipo original (OE) los tornillos y las arandelas que aseguran la cubierta de inspección del embrague. Deséchelos.
3. Quitar la OE cubierta.
INSTALACIÓN
1. Inspeccione la junta del anillo “quad” y reemplácela si es necesario. Verifique que el anillo “quad” esté asentado adecuadamente en la ranura de la cubierta principal.
2. Instale la cubierta nueva (1) y asegúrela con tornillos (2) y arandelas (3).
3. Vea Figura 2. Ajuste los tornillos siguiendo el patrón estrella.
Par de ajuste: 9,5–12,2 N·m (84–108 in-lbs)
4. Si se quitó la pieza de soporte del taco apoyapiés izquierdo en el paso 1, vea el manual de servicio e instale la pieza de soporte del taco apoyapiés izquierdo.
5. Encender el motor. Compruebe si hay fugas de lubricante.
INSTRUCCIONES PARA CUIDADOS ESPECIALES
Kit 25701061: Los paños protectores para ruedas de aluminio desnudo, pieza n.° 93600063, se pueden aplicar al texto "RideFree" para una protección anticorrosiva adicional.
Todos los kits (excepto 25701061): Esta cubierta de inspección del embrague es negra o cromada con detalles de pintura.
NOTA
Para evitar daño a la superficie de la cubierta, no use detergentes, solventes químicos, pulidores o agentes limpiadores abrasivos.
Para mantener esta superficie en las mejores condiciones, limpie suavemente con un PAÑO DE MICROFIBRA PARA DETALLADO DEL VEHÍCULO (94663-02) usando agua limpia o un limpiador suave de Harley-Davidson como:
NOTA
Estos limpiadores están disponibles en un concesionario Harley-Davidson.
PAUTAS DE CUIDADO Y LIMPIEZA PARA LAS PIEZAS DE LATÓN
Instrucciones de limpieza
  1. Verifique que la pieza esté seca y libre de suciedad.
  2. Coloque una pequeña cantidad de Chrome Clean & Shine (Limpiador y brillo para cromo) de Harley-Davidson® con una tela de microfibra o gasa para el detallado del vehículo.
  3. Presionando suavemente, frote las piezas de latón con la tela de microfibra. Para las ranuras o los lugares a los que es difícil llegar, utilice la gasa para el detallado del vehículo.
Obtención de un acabado brillante
Las piezas de latón envejecerán naturalmente y se oscurecerán con el tiempo. Si se prefiere un acabado de latón brillante, coloque un poco de Bare Metal Polish (pulidor para metal al descubierto) de Harley-Davidson con una tela de microfibra y frote suavemente las piezas de latón hasta que alcancen el brillo deseado.
Cómo retrasar el proceso de envejecimiento natural
Para retrasar el proceso de envejecimiento de las piezas de latón, coloque una pequeña cantidad de Glaze Poly Sealant de Harley-Davidson con una tela de microfibra o gasa para el detallado del vehículo y frote suavemente las piezas hasta que el sellador haya penetrado.
Precauciones
  • El uso de productos de limpieza, pulido y de protección no recomendados provocará la eliminación del acabado envejecido de las piezas de latón.
  • El contacto prolongado con ciertos artículos (manos, guantes, fundas, polvo, etc.) y la exposición a los elementos también alterarán todos los acabados de la superficie y NO se considera un defecto.
  • Evite limpiar las piezas con productos químicos agresivos y abrasivos y con almohadillas de limpieza abrasivas.
  • Evite los productos amoniacales y el blanqueador.
  • La exposición prolongada al agua alterará el acabado de latón. Limpie las piezas luego del contacto con el agua.
  • Frotar en exceso puede aclarar la apariencia de la superficie de la pieza.
Figura 2. Secuencia de apretado de la cubierta de inspección del embrague
PAUTAS DE CUIDADO Y LIMPIEZA PARA LAS PIEZAS DE LATÓN
Instrucciones de limpieza
  1. Verifique que la pieza esté seca y libre de suciedad.
  2. Coloque una pequeña cantidad de Chrome Clean & Shine (Limpiador y brillo para cromo) de Harley-Davidson® con una tela de microfibra o gasa para el detallado del vehículo.
  3. Presionando suavemente, frote las piezas de latón con la tela de microfibra. Para las ranuras o los lugares a los que es difícil llegar, utilice la gasa para el detallado del vehículo.
Obtención de un acabado brillante
Las piezas de latón envejecerán naturalmente y se oscurecerán con el tiempo. Si se prefiere un acabado de latón brillante, coloque un poco de Bare Metal Polish (pulidor para metal al descubierto) de Harley-Davidson con una tela de microfibra y frote suavemente las piezas de latón hasta que alcancen el brillo deseado.
Cómo retrasar el proceso de envejecimiento natural
Para retrasar el proceso de envejecimiento de las piezas de latón, coloque una pequeña cantidad de Glaze Poly Sealant de Harley-Davidson con una tela de microfibra o gasa para el detallado del vehículo y frote suavemente las piezas hasta que el sellador haya penetrado.
Precauciones
  • El uso de productos de limpieza, pulido y de protección no recomendados provocará la eliminación del acabado envejecido de las piezas de latón.
  • El contacto prolongado con ciertos artículos (manos, guantes, fundas, polvo, etc.) y la exposición a los elementos también alterarán todos los acabados de la superficie y NO se considera un defecto.
  • Evite limpiar las piezas con productos químicos agresivos y abrasivos y con almohadillas de limpieza abrasivas.
  • Evite los productos amoniacales y el blanqueador.
  • La exposición prolongada al agua alterará el acabado de latón. Limpie las piezas luego del contacto con el agua.
  • Frotar en exceso puede aclarar la apariencia de la superficie de la pieza.
