КОМПЛЕКТИ ХРОМИРАНИ КАПАЧКИ НА ПРЕВКЛЮЧВАТЕЛИТЕ НА КОРМИЛОТО
J057772019-08-21
ОБЩИ
Номер на комплект
71500186A, 71500187C, 71500228C, 71500515, 71500517
Модели
Тези комплекти съдържат пълен набор хромирани капачки на превключвателите за левите и десните превключватели на кормилото. Тези капачки са точен заместител на черните капачки на превключвателите от стандартното оборудване.
Изисквания за монтаж
Попитайте своя дилър на Harley-Davidson за комплектите хромирани корпуси на превключвателите и комплектите хромирани скоби за ръчни лостове и подбора от ръкохватки за кормилото, които също са налични за тези модели. Тези елементи могат да бъдат монтирани лесно едновременно с този комплект.
ПРЕДУПРЕЖДЕНИЕ
Безопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. За този монтаж е необходимо сервизно ръководство за вашия модел мотоциклет. Такова е налично от дилър на Harley-Davidson.
Съдържание на комплекта
Вижте от Figure 1 до Figure 5 и Вижте таблица 1.
ОТСТРАНЯВАНЕ
1. Отворете и свалете седалката съгласно инструкциите в сервизното ръководство.
ПРЕДУПРЕЖДЕНИЕ
За да не допуснете случайно стартиране на мотоциклета, което от своя страна би могло да причини смърт или сериозно нараняване, свалете главния предпазител, преди да продължите. (00251b)
2. Вижте ръководството за обслужване. Свалете главния предпазител.
3. Вижте ръководството за обслужване. Свалете предните капаци на корпусите.
NOTE
Не е необходимо да разкачвате окабеляването на превключвателите, за да подмените капачките на превключвателите.
Не всички зони и придържащи панели имат хромирано покритие. Това е умишлено, а не дефект.
МОНТАЖ
Горни превключватели на корпуса
  1. Внимателно повдигнете нагоре фабричната черна капачка на превключвателя от носача на капачката.
  2. Извадете капачката на превключвателя от горната част на превключвателя нагоре. Свалете капачката.
    3. NOTE
    Използвайте прозрачна защитна лента, за да предпазите хромираната повърхност на капачката на превключвателя по време на монтажа. Свалете лентата след завършване на монтажа.
  3. Изберете съответната резервна капачка за превключвателя от комплекта.
  4. Поставете капачката върху носача на капачката, като започнете с горния край на капачката.
  5. Натиснете долната част на капачката, докато щракне.
  6. Превключете превключвателя напред и назад, за да проверите правилното му функциониране.
Ключове за мигачите
  1. Внимателно повдигнете нагоре фабричната черна капачка от външната страна на капачката.
    2. NOTE
    Комплекти 71500515, 71500187C, 71500228C съдържат две десни капачки на превключвателите на мигачите. Изберете и монтирайте капачката на превключвателя, който отговаря на оригиналната черна капачка на превключвателя, която е била свалена. Изхвърлете неизползваната капачка на превключвателя.
  2. Изберете съответната резервна капачка за превключвателя от комплекта.
  3. Поставете капачката върху превключвателя, като започнете с вътрешната страна на капачката.
  4. Внимателно натиснете капачката на превключвателя върху носача, докато не щракне на мястото си.
  5. Превключете превключвателя напред и назад, за да проверите правилното му функциониране.
Подмяна на капачката на превключвателя
1. Издърпайте фабричната черна капачка на превключвателя от оста на превключвателя.
2. Използвайте бит T6, за да свалите Z-образните закопчалки, които закрепват придържащия панел. Запазете хардуера за повторна употреба.
3. Монтирайте желания придържащ панел. Закрепете с хардуера, свален в предишната стъпка. Затегнете.
Въртящ момент: 2,5 N·m (22 in-lbs) винт
4. Вижте Figure 1 и Figure 5 . Изберете съответната резервна капачка за превключвателя от комплекта. Плъзнете капачката напълно върху оста. Дръпнете капачката, за да се уверите, че капачката е монтирана здраво.
NOTE
Капачката приляга плътно, за да се предотврати разхлабването й при редовна експлоатация.
5. Превключете превключвателя напред и назад, за да проверите правилното му функциониране.
Сглобяване на превключвателите
  1. Сглобете отделните превключватели обратно в корпусите на превключвателите. Бъдете внимателни, когато монтирате превключвателите, за да избегнете поведа. Вижте ръководството за обслужване.
  2. Монтирайте левия и десния модули на корпусите на превключвателите. Вижте ръководството за обслужване. Свалете и изхвърлете прозрачните предпазни монтажни капаци.
  3. Вижте ръководството за обслужване. Поставете предпазителя.
  4. Вижте сервизното ръководство. Поставете седалката. След като поставите седалката, дръпнете я нагоре, за да се уверите, че е закрепена здраво.
  5. Проверете всички превключватели на кормилото за правилното им функциониране.
ЧАСТИ ЗА ОБСЛУЖВАНЕ

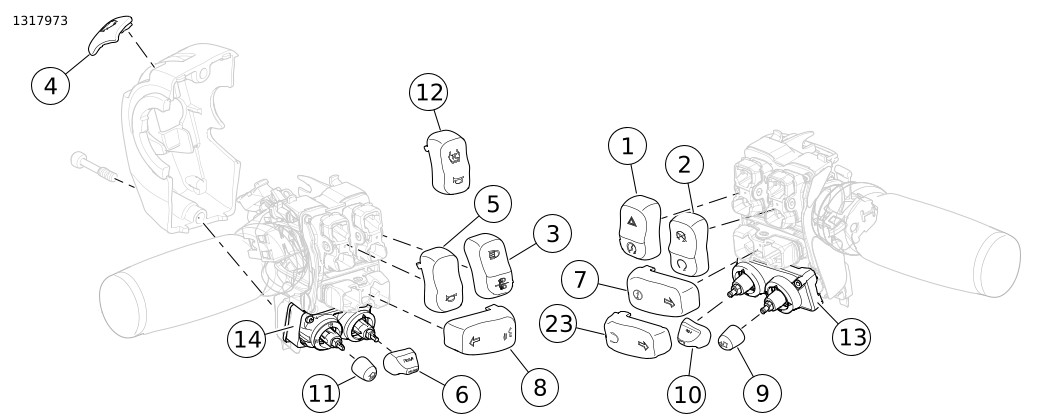

Фигура 1. Резервни части за 71500228C: Хромирани капачки на превключвателите на кормилото

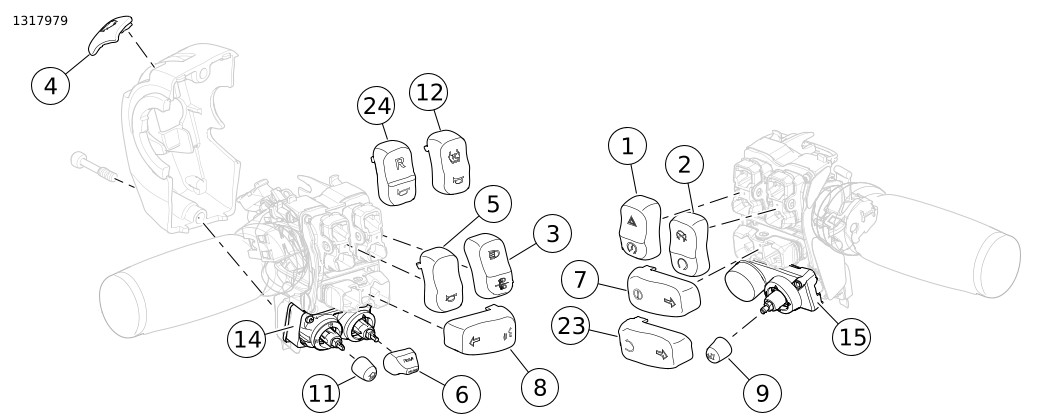

Фигура 2. Резервни части за 71500187C: Хромирани капачки на превключвателите на кормилото

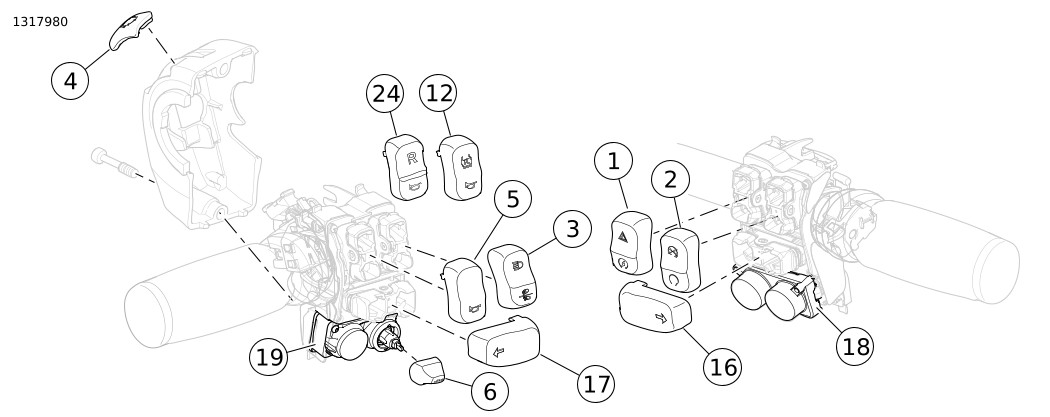

Фигура 3. Резервни части за 71500186A: Хромирани капачки на превключвателите на кормилото

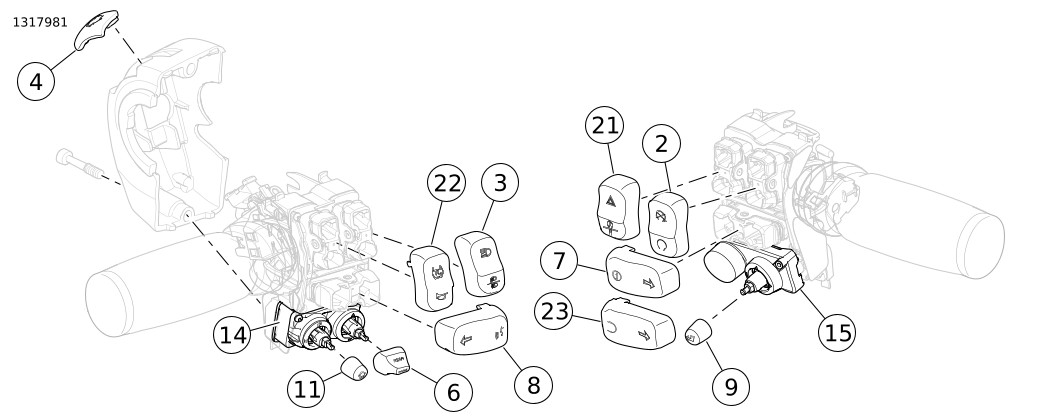

Фигура 4. Резервни части за 71500515: Хромирани капачки на превключвателите на кормилото

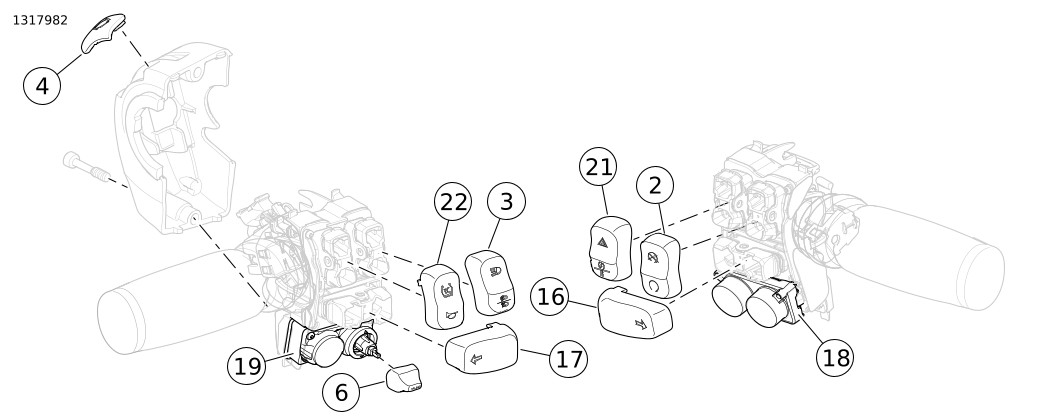

Фигура 5. Резервни части за 71500517: Хромирани капачки на превключвателите на кормилото
Таблица 1. Части за обслужване: Хромирани капачки на превключвателите на кормилото
Комплект
Елемент
Описание (Количество)
Номер на част
Комплект 71500228C
1
Капачка на превключвател, СТАРТ/ОПАСНОСТ
Не се продава отделно
2
Капачка на превключвател, ИЗКЛ./ДВИГАТЕЛ СТОП/ПУСК
Не се продава отделно
3
Капачка на превключвател, СВЕТЛИНИ ДЪЛГИ/КЪСИ
Не се продава отделно
4
Капачка на превключвател, СПУСЪЧЕН ПРЕВКЛЮЧВАТЕЛ
Не се продава отделно
5
Капачка на превключвател, КЛАКСОН
Не се продава отделно
6
Капачка на превключвател, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500189
7
Капачка на превключвател, МИГАЧ ДЕСЕН/ИНФОРМАЦИЯ
71500196
8
Капачка на превключвател, МИГАЧ ЛЯВ/ГЛАС
71500194
9
Капачка на превключвател, АУДИО/ИЗБОР
71500191
10
Капачка на превключвател, PTT/ЗАГЛУШАВАНЕ
71500188
11
Капачка на превключвател, АУДИО/НАЧАЛО
71500190
12
Капачка на превключвател, УПРАВЛЕНИЕ НА СЦЕПЛЕНИЕТО/КЛАКСОН
71500499
13
Придържащ панел, АУДИО/PTT
71500206
14
Придържащ панел, АУДИО/СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500204
23
Капачка на превключвател, МИГАЧ ДЕСЕН/НАЗАД
71500551
Комплект 71500187C
1
Капачка на превключвател, СТАРТ/ОПАСНОСТ
Не се продава отделно
2
Капачка на превключвател, ИЗКЛ./ДВИГАТЕЛ СТОП/ПУСК
Не се продава отделно
3
Капачка на превключвател, СВЕТЛИНИ ДЪЛГИ/КЪСИ
Не се продава отделно
4
Капачка на превключвател, СПУСЪЧЕН ПРЕВКЛЮЧВАТЕЛ
Не се продава отделно
5
Капачка на превключвател, КЛАКСОН
Не се продава отделно
6
Капачка на превключвател, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500189
7
Капачка на превключвател, МИГАЧ ДЕСЕН/ИНФОРМАЦИЯ
71500196
8
Капачка на превключвател, МИГАЧ ЛЯВ/ГЛАС
71500194
9
Капачка на превключвател, АУДИО/ИЗБОР
71500191
11
Капачка на превключвател, АУДИО/НАЧАЛО
71500190
12
Капачка на превключвател, УПРАВЛЕНИЕ НА СЦЕПЛЕНИЕТО/КЛАКСОН
71500499
14
Придържащ панел, АУДИО/СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500204
15
Придържащ панел, АУДИО/PTT
71500205
23
Капачка на превключвател, МИГАЧ ДЕСЕН/НАЗАД
71500551
24
Капачка на превключвател, ЗАДЕН ХОД/КЛАКСОН
71500198
Комплект 71500186A
1
Капачка на превключвател, СТАРТ/ОПАСНОСТ
Не се продава отделно
2
Капачка на превключвател, ИЗКЛ./ДВИГАТЕЛ СТОП/ПУСК
Не се продава отделно
3
Капачка на превключвател, СВЕТЛИНИ ДЪЛГИ/КЪСИ
Не се продава отделно
4
Капачка на превключвател, СПУСЪЧЕН ПРЕВКЛЮЧВАТЕЛ
Не се продава отделно
5
Капачка на превключвател, КЛАКСОН
Не се продава отделно
6
Капачка на превключвател, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500189
12
Капачка на превключвател, УПРАВЛЕНИЕ НА СЦЕПЛЕНИЕТО/КЛАКСОН
71500499
16
Капачка на превключвател, МИГАЧ ДЕСЕН
71500195
17
Капачка на превключвател, МИГАЧ ЛЯВ
71500193
18
Придържащ панел, ДВОЕН
71500202
19
Придържащ панел, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500201
24
Капачка на превключвател, ЗАДЕН ХОД/КЛАКСОН
71500198
Комплект 71500515
2
Капачка на превключвател, ИЗКЛ./ДВИГАТЕЛ СТОП/ПУСК
Не се продава отделно
3
Капачка на превключвател, СВЕТЛИНИ ДЪЛГИ/КЪСИ
Не се продава отделно
4
Капачка на превключвател, СПУСЪЧЕН ПРЕВКЛЮЧВАТЕЛ
Не се продава отделно
6
Капачка на превключвател, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500189
7
Капачка на превключвател, МИГАЧ ДЕСЕН/ИНФОРМАЦИЯ
71500196
8
Капачка на превключвател, МИГАЧ ЛЯВ/ГЛАС
71500194
9
Капачка на превключвател, АУДИО/ИЗБОР
71500191
11
Капачка на превключвател, АУДИО/НАЧАЛО
71500190
14
Придържащ панел, АУДИО/СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500204
15
Придържащ панел, АУДИО/PTT
71500205
21
Капачка на превключвател, СТАРТ/ЗАДЕН ХОД/ОПАСНОСТ
71500500
22
Капачка на превключвател, УПРАВЛЕНИЕ НА СЦЕПЛЕНИЕТО/КЛАКСОН
71500499
23
Капачка на превключвател, МИГАЧ ДЕСЕН/НАЗАД
71500551
Комплект 71500517
2
Капачка на превключвател, ИЗКЛ./ДВИГАТЕЛ СТОП/ПУСК
Не се продава отделно
3
Капачка на превключвател, СВЕТЛИНИ ДЪЛГИ/КЪСИ
Не се продава отделно
4
Капачка на превключвател, СПУСЪЧЕН ПРЕВКЛЮЧВАТЕЛ
Не се продава отделно
6
Капачка на превключвател, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500189
16
Капачка на превключвател, МИГАЧ ДЕСЕН
71500195
17
Капачка на превключвател, МИГАЧ ЛЯВ
71500193
18
Придържащ панел, ДВОЕН
71500202
19
Придържащ панел, СИСТЕМА ЗА ПОДДЪРЖАНЕ НА ПОСТОЯННА СКОРОСТ
71500201
21
Капачка на превключвател, СТАРТ/ЗАДЕН ХОД/ОПАСНОСТ
71500500
22
Капачка на превключвател, УПРАВЛЕНИЕ НА СЦЕПЛЕНИЕТО/КЛАКСОН
71500499
