镀铬把手开关帽套件

J057772019-08-21

概述

套件编号

71500186A、71500187C、71500228C、71500515、71500517

车型

这些套件中包含可用于左右把手开关的几套完整的镀铬开关帽。这些开关帽可以直接替换原装黑色开关帽。

安装要求

咨询您的哈雷戴维森经销商，了解也可以在这些车型上安装的镀铬开关盒套件和镀铬手杆托架套件以及一部分把手手柄。在安装此套件的同时很容易安装这些项目。

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册。哈雷戴维森经销商处有售。

套件内容：

参见图1 至图5 和参阅表1。

拆卸

1.	根据维修手册中的说明打开或拆下座椅。
	警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
2.	参见维修手册。拆卸主保险丝。
3.	参见维修手册。拆下前盒盖。注意更换开关帽时无需断开开关线束。边框的所有区域并非都有镀铬外饰。这是刻意所为，而非缺陷。

安装

上部开关盒

小心地向上撬起原厂黑色开关帽，使其脱离开关帽架。
在开关帽顶部处撬起开关帽。拆下盖。

注意

在安装过程中，使用透明保护膜保护开关帽镀铬面。完成安装后，去除保护膜。

从套件中选择正确的镀铬更换开关帽。
从开关帽顶部开始，将开关帽置于帽架上。
推动开关帽底部直至卡到位。
前后拨动开关，检查操作是否正常。

转向信号开关

从开关帽外侧小心地向上撬起原厂黑色开关帽。

注意

套件71500515、71500187C、71500228C包括两个右转向信号开关帽。选择并安装与已拆下的原厂黑色开关帽匹配的开关帽。丢弃无用的开关帽。

从套件中选择正确的镀铬更换开关帽。
从开关帽内侧开始，将开关帽置于开关上。
将开关帽小心地按压到帽架，直至卡到位。
前后拨动开关，检查操作是否正常。

更换开关帽

1.	从开关轴上拔下原厂黑色开关帽。
2.	用T6套筒头拆下固定边框的Z形紧固件。保留五金件待用。
3.	安装所选边框。使用上一步骤拆下的五金件固定。拧紧。扭矩: 2.5 N·m (22 in-lbs) 螺丝
4.	参见图1和图5。从套件中选择正确的镀铬更换开关帽。将开关帽完全滑到轴上。拉动开关帽，检查确认开关帽安装牢固。注意应将开关帽卡入到位，防止帽在正常操作中松开。
5.	前后拨动开关，检查操作是否正常。

组装开关

将单个开关重新组装至开关盒。在安装开关的过程中务必小心，以免损坏。参阅维修手册。
安装左侧和右侧开关盒组件。参阅维修手册。去除透明安装保护盖并丢弃。
参见维修手册。安装保险丝。
参见维修手册。安装座椅。安装好座椅之后向上拉动座椅，确保固定牢靠。
测试所有把手开关，检查操作是否正常。

维修零件

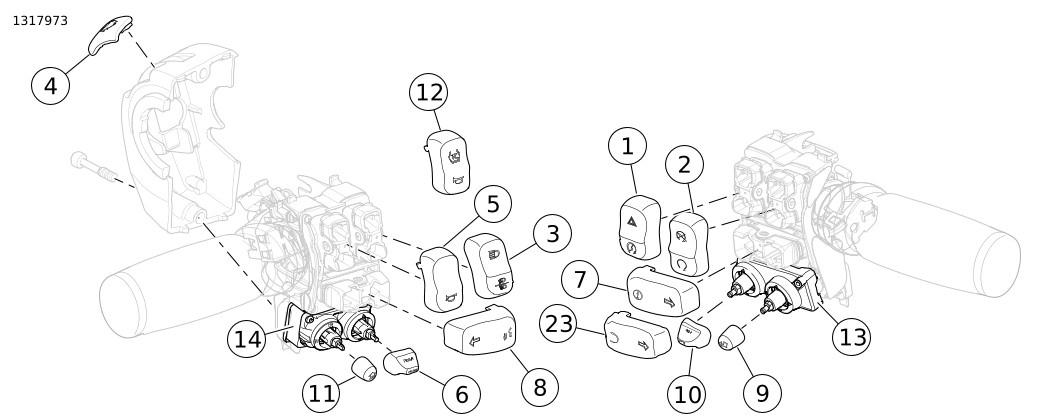

图1。 71500228C的维修零件：镀铬把手开关帽

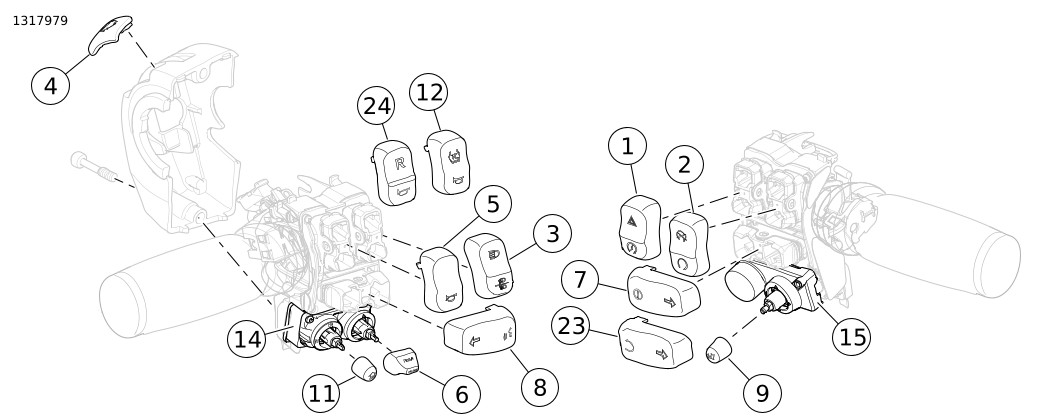

图2。 71500187C的维修零件：镀铬把手开关帽

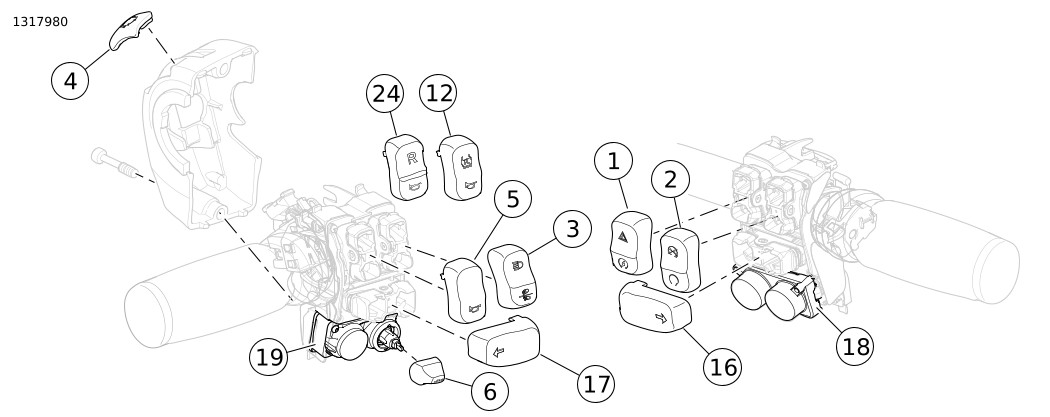

图3。 71500186A的维修零件：镀铬把手开关帽

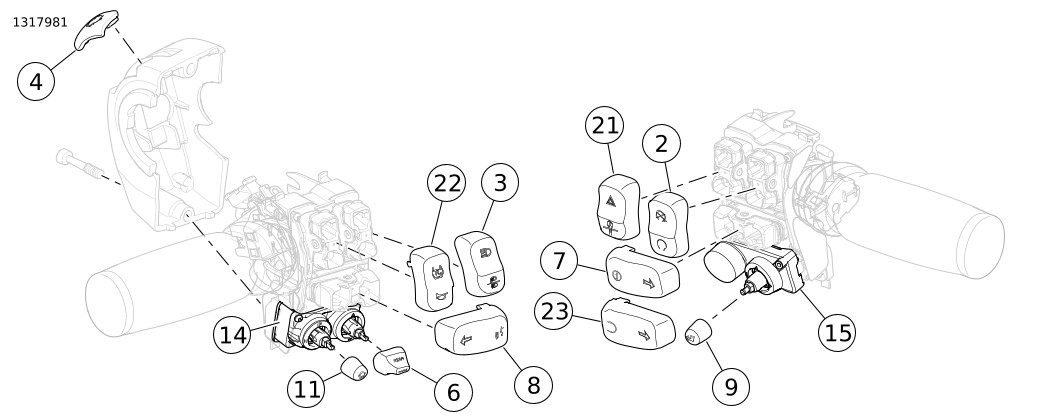

图4。 71500515的维修零件：镀铬把手开关帽

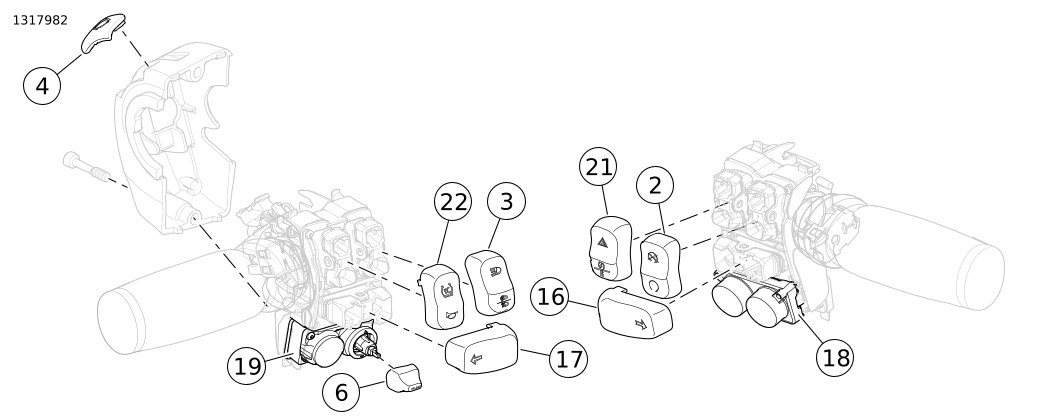

图5。 71500517的维修零件：镀铬把手开关帽

表1。维修零件：镀铬把手开关帽

套件	项目	名称（数量）	零件编号
套件71500228C
	1	开关帽，启动/危险	不单独出售
	2	开关帽，关闭/发动机停止/运行	不单独出售
	3	开关帽，灯远光/近光	不单独出售
	4	开关帽，扳机式	不单独出售
	5	开光帽，喇叭	不单独出售
	6	开关帽，巡航控制	71500189
	7	开关帽，右侧转向信号/信息	71500196
	8	开关帽，左侧转向信号/语音	71500194
	9	开关帽，音频/选择	71500191
	10	开关帽，PTT/噪声抑制	71500188
	11	开关帽，音频/主屏幕	71500190
	12	开关帽，牵引力控制/喇叭	71500499
	13	边框，音频/PTT	71500206
	14	边框，音频/巡航控制	71500204
	23	开关帽，右侧转向信号/返回	71500551
套件71500187C
	1	开关帽，启动/危险	不单独出售
	2	开关帽，关闭/发动机停止/运行	不单独出售
	3	开关帽，灯远光/近光	不单独出售
	4	开关帽，扳机式	不单独出售
	5	开光帽，喇叭	不单独出售
	6	开关帽，巡航控制	71500189
	7	开关帽，右侧转向信号/信息	71500196
	8	开关帽，左侧转向信号/语音	71500194
	9	开关帽，音频/选择	71500191
	11	开关帽，音频/主屏幕	71500190
	12	开关帽，牵引力控制/喇叭	71500499
	14	边框，音频/巡航控制	71500204
	15	边框，音频/PTT	71500205
	23	开关帽，右侧转向信号/返回	71500551
	24	开关帽，倒车/喇叭	71500198
套件71500186A
	1	开关帽，启动/危险	不单独出售
	2	开关帽，关闭/发动机停止/运行	不单独出售
	3	开关帽，灯远光/近光	不单独出售
	4	开关帽，扳机式	不单独出售
	5	开光帽，喇叭	不单独出售
	6	开关帽，巡航控制	71500189
	12	开关帽，牵引力控制/喇叭	71500499
	16	开关帽，右侧转向信号	71500195
	17	开关帽，左侧转向信号	71500193
	18	边框，双	71500202
	19	边框，巡航控制	71500201
	24	开关帽，倒车/喇叭	71500198
套件71500515
	2	开关帽，关闭/发动机停止/运行	不单独出售
	3	开关帽，灯远光/近光	不单独出售
	4	开关帽，扳机式	不单独出售
	6	开关帽，巡航控制	71500189
	7	开关帽，右侧转向信号/信息	71500196
	8	开关帽，左侧转向信号/语音	71500194
	9	开关帽，音频/选择	71500191
	11	开关帽，音频/主屏幕	71500190
	14	边框，音频/巡航控制	71500204
	15	边框，音频/PTT	71500205
	21	开关帽，启动/倒车/危险	71500500
	22	开关帽，牵引力控制/喇叭	71500499
	23	开关帽，右侧转向信号/返回	71500551
套件71500517
	2	开关帽，关闭/发动机停止/运行	不单独出售
	3	开关帽，灯远光/近光	不单独出售
	4	开关帽，扳机式	不单独出售
	6	开关帽，巡航控制	71500189
	16	开关帽，右侧转向信号	71500195
	17	开关帽，左侧转向信号	71500193
	18	边框，双	71500202
	19	边框，巡航控制	71500201
	21	开关帽，启动/倒车/危险	71500500
	22	开关帽，牵引力控制/喇叭	71500499
